Дисковые затворы с электроприводом Danfoss VFY-WA и SYLAX
Дисковые затворы Danfoss VFY-WA предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах:
• горячего и холодного водоснабжения;
• отопления;
• тепло-, холодоснабжения (вентиляции, кондиционирования воздуха).
Затворы VFY-WA приводятся в действие при помощи электропривода.
Рабочие среды: вода для систем отопления, ГВС, ХВС, гликолевые растворы — до 50 %.
Температура рабочей среды:
–10…+120 °C — для затворов DN 50–300 с диском GGG40 c эпоксидным покрытием;
–15…+120 °C — для затворов DN 350 с диском GGG40 c эпоксидным покрытием;
–10…+130 °C — для затворов DN 25–300 с диском AISI316;
–15…+130 °C — для затворов DN 350 с диском AISI316.
Минимальная температура окружающей среды: –10 °C (для DN 25–300); –15 °C (для DN 350).
Герметичность затвора: класс А (ГОСТ 9544-2015).
Тип корпуса: стяжной (с центрирующими отверстиями).
Материал корпуса: DN 25–300 — серый чугун GG25; DN 350 — высокопрочный чугун GGG40.
Седловое уплотнение: EPDM.
Преимущества дисковых затворов Danfoss VFY-WA
-
Шлицевое соединение шпинделя с диском: – обеспечивает надежное соединение шпинделя с диском и передачу крутящего момента; – меньший износ по сравнению с другими типами соединения диска и шпинделя
-
Самоцентрирующийся диск обеспечивает высокую герметичность при закрытом положении и снижает износ седлового уплотнения
-
Все детали взаимозаменяемы, включая диски, оси, седловые уплотнения, что снижает расходы на техническое обслуживание
-
Надежная фиксация штока стопорным пружинным кольцом
-
Двойное уплотнение обеспечивает высокую герметичность по штоку
-
Верхний и нижний антифрикционные подшипники позволяют увеличить срок службы затвора и снизить крутящие моменты
-
Легкоразборная система — простота технического обслуживания
-
Наличие шильдика с данными на каждом затворе позволяет легко идентифицировать каждое изделие
-
Большой диапазон использования за счет разнообразных материалов седлового уплотнения и диска
Тип VFY-WA — дисковый затвор для установки в середине трубопровода.
Диаграмма пропускной способности
Типы корпусов дисковых затворов
Значения условной пропускной способности дисковых затворов при различных углах поворота запорно-регулирующего диска
Монтаж и эксплуатация
В целях увеличения срока эксплуатации затвора рекомендуется руководствоваться указанными ниже расстояниями. Затвор, установленный вблизи соединения труб, попадает в зону турбулентности, что увеличивает его износ.

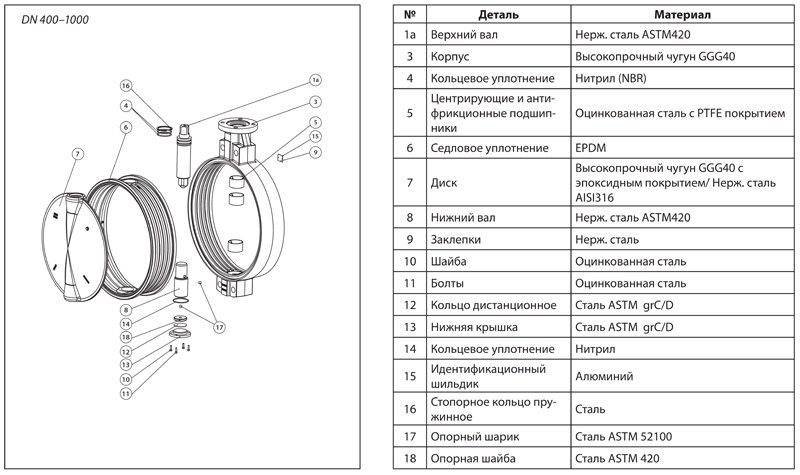

Конструкция затвора и материалы

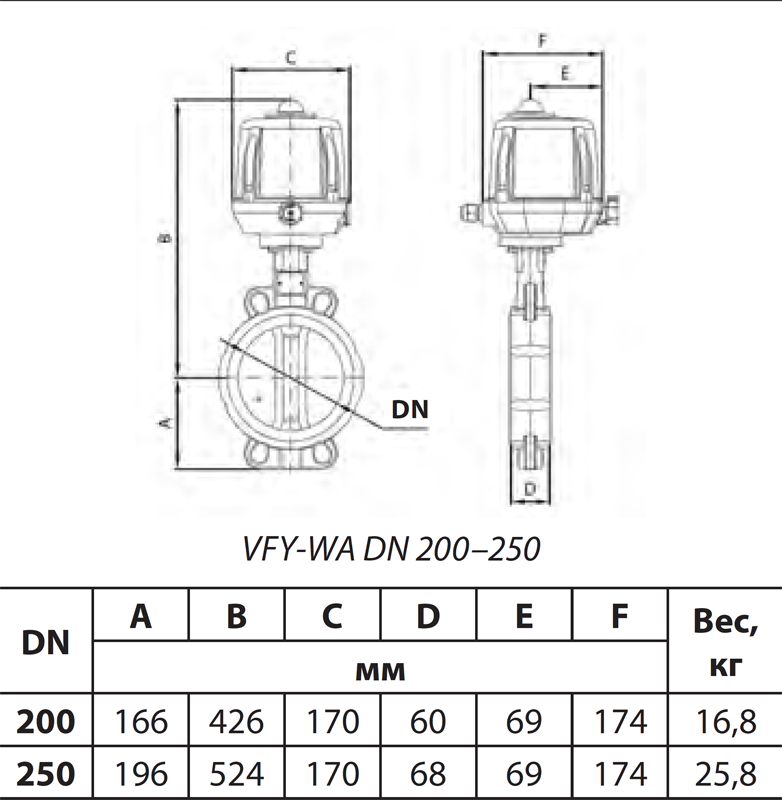

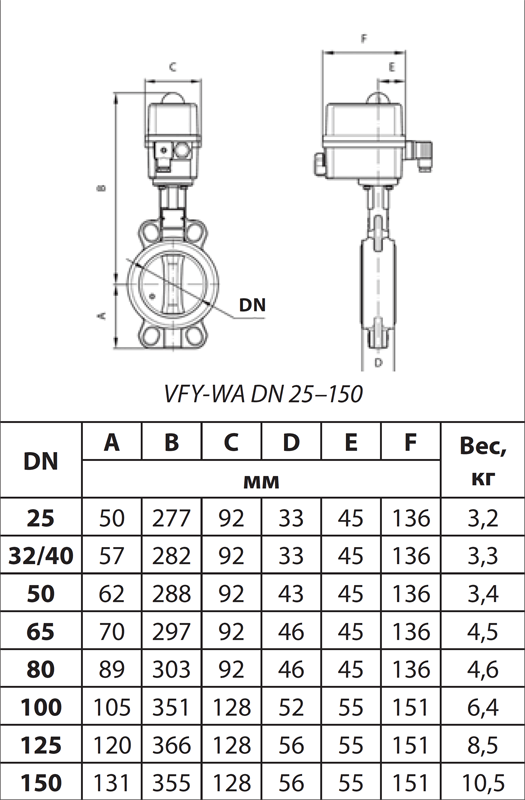

Габаритные и присоединительные размеры
Схемы электрических подключений
FCO — внутренний концевой выключатель «Открыто»
FCF — внутренний концевой выключатель «Закрыто»
TLO — моментный выключатель «Открыто»
TLF — моментный выключатель «Закрыто»
М — мотор
FC1 — концевой выключатель обратной связи «Открыто»
FC2 — концевой выключатель обратной связи «Закрыто»
Н — подогреватель
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|
Дисковый затвор Danfoss VFY-WA DN 80, артикул: 082G7402 | Стоимость: 1398,04 768,922 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WA DN 80, артикул: 065B8452 | Стоимость: 1360,49 748,2695 руб. с НДС |
Срок поставки: по запросу | |
|
|
Дисковый затвор Danfoss VFY-WA DN 80, артикул: 065B8442 | Стоимость: 1360,49 748,2695 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WA DN 65, артикул: 082G7401 | Стоимость: 963,28 529,804 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WA DN 65, артикул: 065B8451 | Стоимость: 932,54 512,897 руб. с НДС |
Срок поставки: по запросу |
