Клапаны обратные тип NVD 802 и NVD 812 межфланцевые пружинные тарельчатые
Клапаны обратные тип NVD 802 и NVD 812 служат для предотвращения течения обратного потока среды. Применяются в системах теплоснабжения, промышленности в пределах эксплуатационных характеристик продукции.
Преимущества и отличительные характеристики
• Работают бесшумно и в любом монтажном положении.
• Не провоцируют гидравлического удара.
• Низкое гидравлическое сопротивление.
• Класс герметичности по ГОСТ 9544-2015: класс Е (допускается протечка).
Устройство и материал
Выбор, монтаж и эксплуатация
Диаметр клапана принимается равным диаметру трубопровода. Необходимо также учитывать давление открытия клапана в зависимости от направления потока и наличия пружины (Давление открытия дано в приведенной выше таблице). Потери давления в полностью открытом клапане определяются с учетом приведенных выше значений пропускной способности Kvs, а для оценки потерь давления при промежуточных положениях затвора клапана следует использовать приведенную далее номограмму.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды. Клапаны этого типа закрываются под действием пружины. Поэтому возможно любое монтажное положение. Пружина может быть удалена из клапана, при этом давление открытия клапана значительно уменьшается. Клапаны обратные со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направлении движения воды снизу вверх. Клапан устанавливается между плоскими или воротниковыми фланцами соответствующего диаметра (DN) и условного давления (PN) по ГОСТ 33259-2015. Допустимая погрешность установки ответных фланцев и трубопровода в месте установки обратного затвора составляет 3–4 мм, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка. Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Габаритные и присоединительные размеры
Технические характеристики
| Условный проход: DN, мм | 32 - 200 |
| Рабочая среда | вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50% |
| Температура среды, °С | -10...350 |
| Присоединение к трубопроводу | межфланцевое |
| Условная пропускная способность Kvs, м3/ч | 4,24 - 546 |
| Монтажное положение | любое |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|
Обратный клапан пружинный Danfoss NVD 812 DN 80, артикул: 065B7537 | Стоимость: 519,44 373,9968 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный Danfoss NVD 812 DN 65, артикул: 065B7536 | Стоимость: 276,61 199,1592 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|

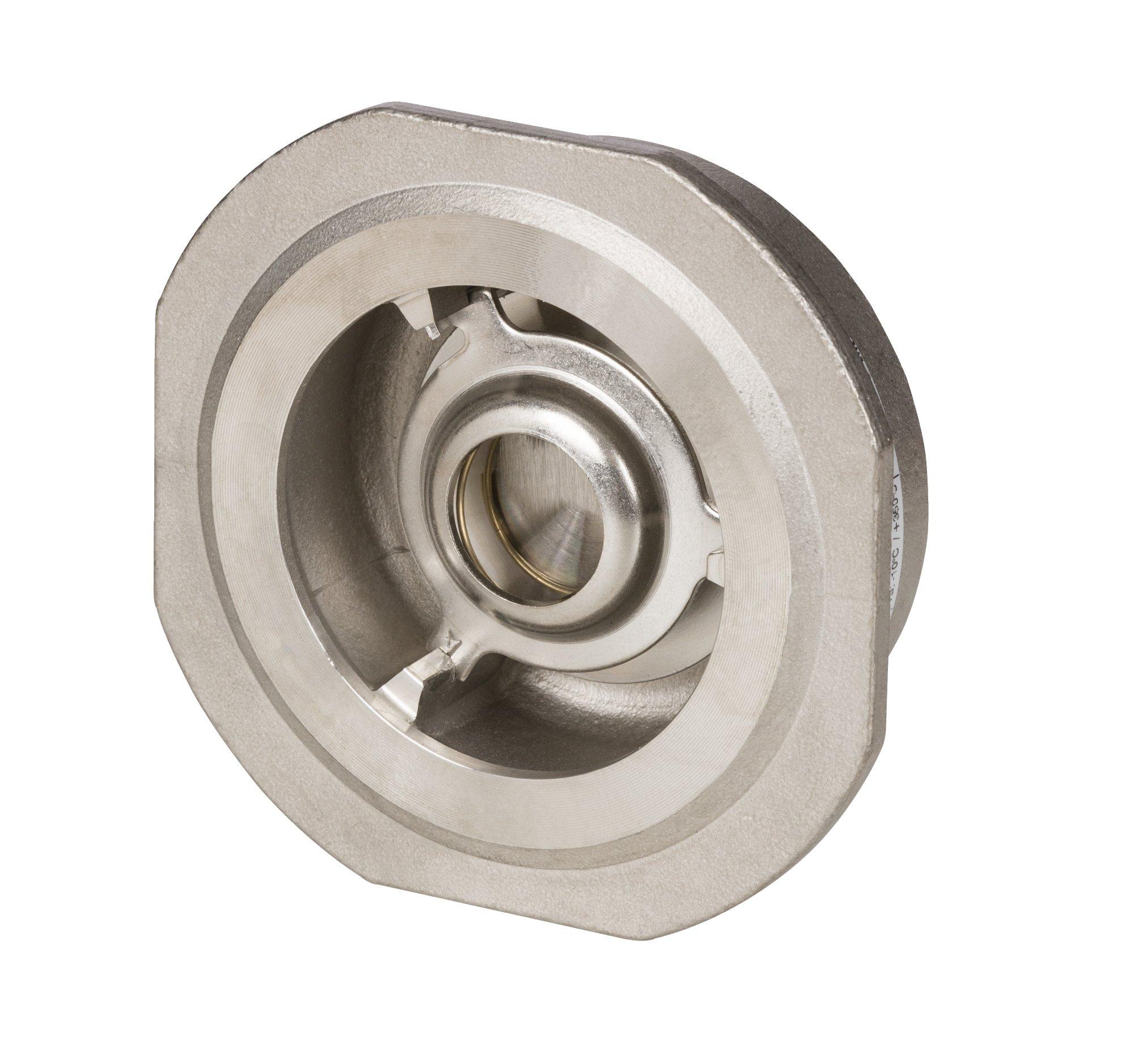

Обратный клапан пружинный Danfoss NVD 812 DN 50, артикул: 065B7535 | Стоимость: 178,07 128,2104 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|

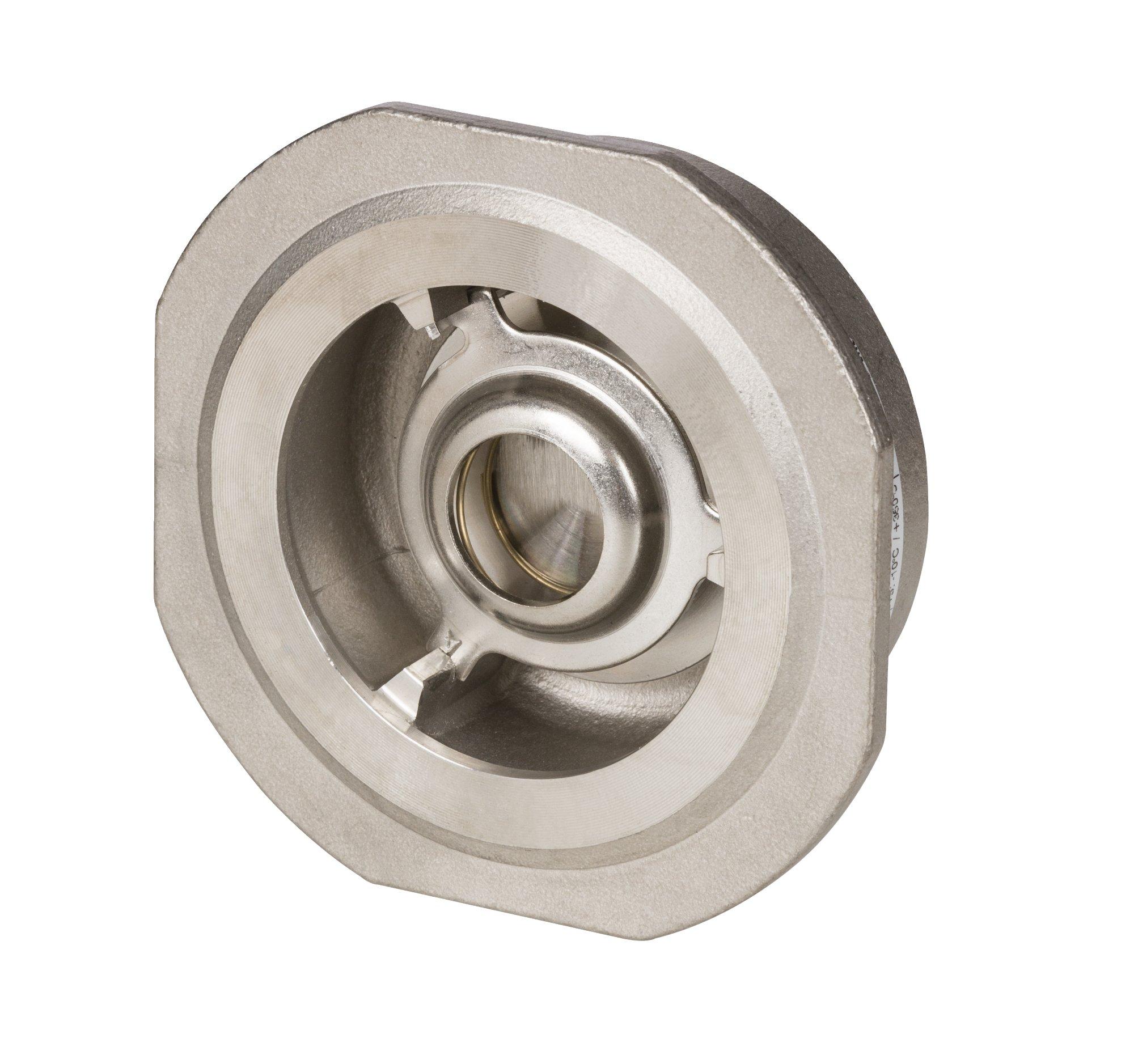

Обратный клапан пружинный Danfoss NVD 812 DN 40, артикул: 065B7534 | Стоимость: 141,3 101,736 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный Danfoss NVD 812 DN 32, артикул: 065B7533 | Стоимость: 134,23 96,6456 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней |
