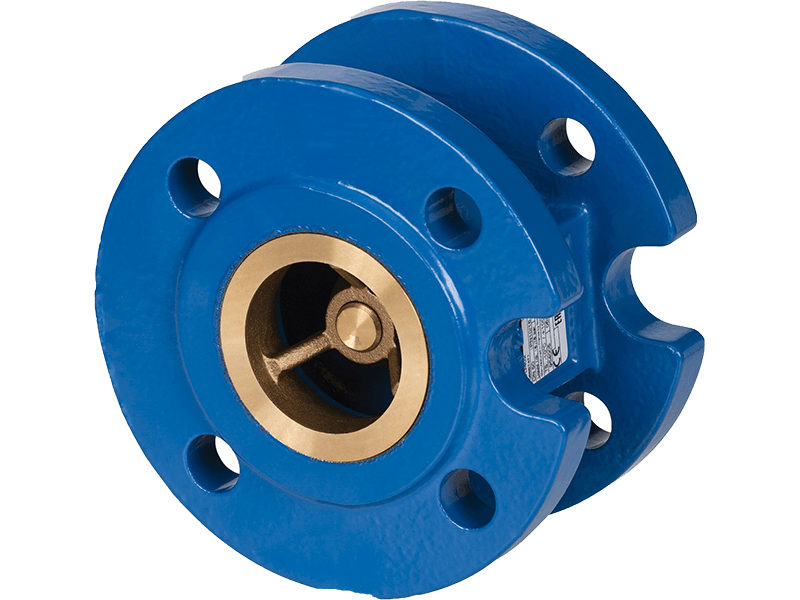

Клапан обратный Danfoss тип NVD 402 чугунный фланцевый пружинный с аксиальным затвором
Клапан обратный тип NVD 402 служит для предотвращения течения обратного потока среды. Применяется в системах водоснабжения, распределения воды, в насосных станциях, промышленности, теплоснабжении в пределах эксплуатационных характеристик продукции. Обратный клапан тип NVD 402 представляет собой наилучшую комбинацию гидравлической эффективности, прочности, герметичноcти и цены.
Преимущества и отличительные характеристики:
• Работают в любом монтажном положении.
• Не провоцирует гидравлического удара.
• Работают бесшумно.
• Оптимальное соотношение «цена — качество».
• Класс герметичности по ГОСТ 9544-2015: класс А.
Устройство и материал
Выбор, монтаж и эксплуатация
Диаметр клапана принимается равным диаметру трубопровода. Необходимо также учитывать давление открытия клапана в зависимости от направления потока и наличия пружины (Давление открытия дано в приведенной выше таблице). Потери давления в полностью открытом клапане определяются с учетом приведенных выше значений пропускной способности Kvs, а для оценки потерь давления при промежуточных положениях затвора клапана следует использовать приведенную далее номограмму.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды. Клапаны этого типа закрываются под действием пружины. Поэтому возможно любое монтажное положение. Пружина может быть удалена из клапана, при этом давление открытия клапана значительно уменьшается. Клапаны обратные со снятой пружиной должны устанавливаться только на вертикальном трубопроводе при направлении движения воды снизу вверх. Клапан устанавливается между плоскими или воротниковыми фланцами соответствующего диаметра (DN) и условного давления (PN) по ГОСТ 33259-2015. Допустимая погрешность установки ответных фланцев и трубопровода в месте установки обратного затвора составляет 3–4 мм, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка. Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Габаритные и присоединительные размеры
Технические характеристики
| Условный проход: DN, мм | 40 - 500 |
| Рабочая среда | вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50% |
| Температура среды, °С | -10..100 |
| Присоединение к трубопроводу | фланцевое PN = 16 бар (для DN = 40–150 мм), PN = 10 бар (для DN = 200–500 мм). |
| Условная пропускная способность Kvs, м3/ч | 47 - 6914 |
| Монтажное положение | любое |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|
Обратный клапан пружинный Danfoss NVD 402 DN 80, артикул: 065B7473 | Стоимость: 267,69 192,7368 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный Danfoss NVD 402 DN 65, артикул: 065B7472 | Стоимость: 184,05 132,516 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный Danfoss NVD 402 DN 500, артикул: 065B7482 | Стоимость: 44367,46 31944,5712 руб. с НДС |
Срок поставки: по запросу | |
|
|

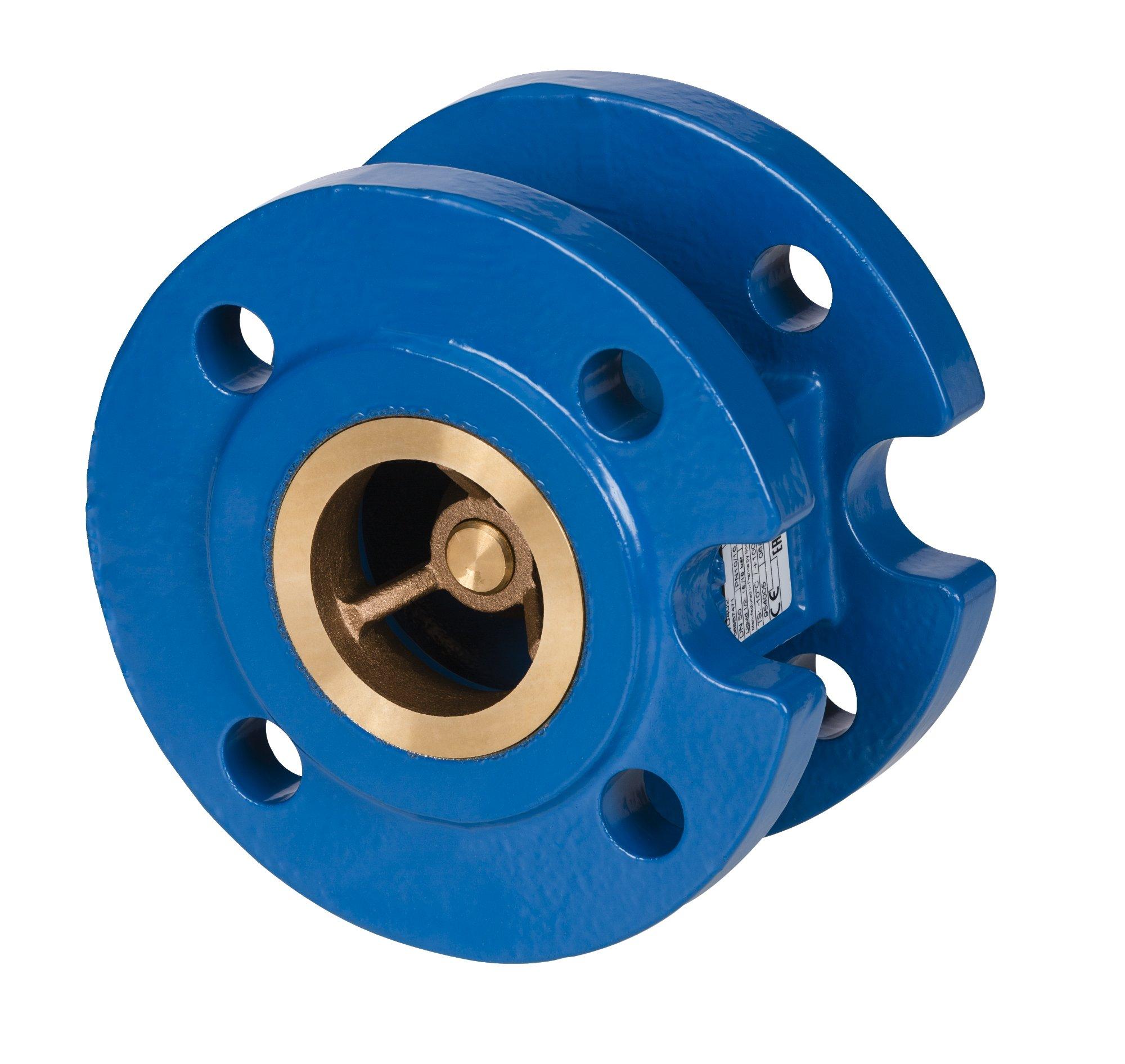

Обратный клапан пружинный Danfoss NVD 402 DN 50, артикул: 065B7471 | Стоимость: 163,94 118,0368 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный Danfoss NVD 402 DN 400, артикул: 065B7481 | Стоимость: 15618,37 11245,2264 руб. с НДС |
Срок поставки: по запросу |
