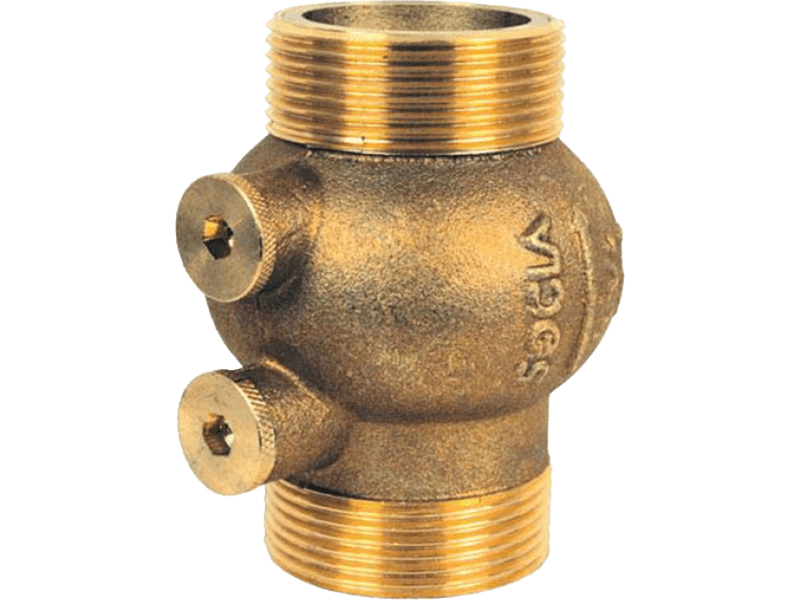

Клапан обратный тип 223 латунный пружинный с наружной резьбой и аксиальным затвором
Клапан обратный тип 223 служит для предотвращения течения обратного потока среды. Применяется в системах холодного и горячего водоснабжения в пределах эксплуатационных характеристик продукции. Пружинная конструкция с мягким уплотнением затвора обеспечивает герметичность закрытия клапана, а также возможность мон-тажа в любом положении. Клапан тип 223 характеризуется низким гидравлическим сопротивлением, не создает условий для возникновения гидравлического удара. Использованы материалы, не способствующие образованию отложений.
Клапан оснащен двумя отверстиями с заглушками ¼”.
Устройство и материал
Выбор, монтаж и эксплуатация
Диаметр клапана подбирается равным диаметру трубопровода. Давление открытия клапана находится в диапазоне 0,15–0,8 м вод. ст. Потери давления в полностью открытом клапане определяются с учетом приведенных выше значений пропускной способности Kvs, а для оценки потерь давления при промежуточных положениях затвора клапана следует использовать приведенную ниже номограмму.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды. Клапаны этого типа закрываются под действием пружины. Возможно любое монтажное положение.
Габаритные и присоединительные размеры
Технические характеристики
| Условный проход: DN, мм | 15 - 50 |
| Рабочая среда | вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50% |
| Температура среды, °С | 0...110 |
| Присоединение к трубопроводу | Rp ½ - Rp 2 |
| Условная пропускная способность Kvs, м3/ч | 4 - 40 |
| Условное давление PN и максимальное рабочее давление Рр,бар | 18 - 25 |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
Обратный клапан пружинный тип: Danfoss 223 DN 50, артикул: 149B2895 | Стоимость: 264,31 190,3032 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный тип: Danfoss 223 DN 40, артикул: 149B2894 | Стоимость: 143,87 103,5864 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный тип: Danfoss 223 DN 32, артикул: 149B2893 | Стоимость: 108,88 78,3936 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный тип: Danfoss 223 DN 25, артикул: 149B2892 | Стоимость: 90,37 65,0664 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Обратный клапан пружинный тип: Danfoss 223 DN 20, артикул: 149B2891 | Стоимость: 67,63 48,6936 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней |
