Дисковые поворотные затворы с рукояткой Danfoss VFY-WH
Дисковые затворы Danfoss VFY-WH предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах:
• горячего и холодного водоснабжения;
• отопления;
• тепло-, холодоснабжения (вентиляции, кондиционирования воздуха).
Затворы VFY-WH приводятся в действие при помощи металлической рукоятки.
Рабочие среды: вода для систем отопления, ГВС, ХВС, гликолевые растворы — до 50 %.
Температура рабочей среды:
–10…+120 °С — для затворов с диском GGG40 c эпоксидным покрытием;
–10…+130 °С — для затворов с диском AISI316.
Минимальная температура окружающей среды: –10 °С.
Герметичность затвора: класс А (ГОСТ 9544-2015).
Тип корпуса: стяжной (с центрирующими отверстиями).
Материал корпуса: чугун GG25.
Седловое уплотнение: EPDM.
Преимущества дисковых затворов Danfoss VFY-WH
-
Шлицевое соединение шпинделя с диском: – обеспечивает надежное соединение шпинделя с диском и передачу крутящего момента; – меньший износ по сравнению с другими типами соединения диска и шпинделя
-
Самоцентрирующийся диск обеспечивает высокую герметичность при закрытом положении и снижает износ седлового уплотнения
-
Все детали взаимозаменяемы, включая диски, оси, седловые уплотнения, что снижает расходы на техническое обслуживание
-
Надежная фиксация штока стопорным пружинным кольцом
-
Двойное уплотнение обеспечивает высокую герметичность по штоку
-
Верхний и нижний антифрикционные подшипники позволяют увеличить срок службы затвора и снизить крутящие моменты
-
Легкоразборная система — простота технического обслуживания
-
Наличие шильдика с данными на каждом затворе позволяет легко идентифицировать каждое изделие
-
Большой диапазон использования за счет разнообразных материалов седлового уплотнения и диска
Тип VFY-WH — дисковый затвор для установки в середине трубопровода.
Диаграмма пропускной способности
Типы корпусов дисковых затворов
Значения условной пропускной способности дисковых затворов при различных углах поворота запорно-регулирующего диска
Монтаж и эксплуатация
В целях увеличения срока эксплуатации затвора рекомендуется руководствоваться указанными ниже расстояниями. Затвор, установленный вблизи соединения труб, попадает в зону турбулентности, что увеличивает его износ.
Конструкция затвора и материалы

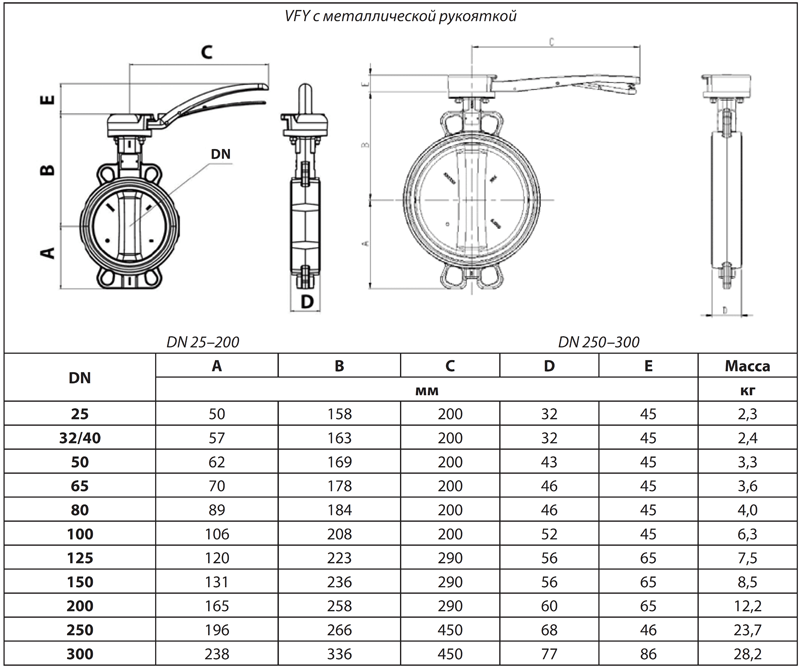

Габаритные и присоединительные размеры
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|
Дисковый затвор Danfoss VFY-WH DN 80, артикул: 065B8402 | Стоимость: 107,15 58,9325 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WH DN 80, артикул: 065B7412 | Стоимость: 144,71 79,5905 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WH DN 65, артикул: 065B8401 | Стоимость: 94,7 52,085 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WH DN 65, артикул: 065B7411 | Стоимость: 126,09 69,3495 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Дисковый затвор Danfoss VFY-WH DN 50, артикул: 065B8400 | Стоимость: 88,24 48,532 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней |
