Затвор обратный тип NVD 805 чугунный межфланцевый пружинный двустворчатый
Затвор обратный тип NVD 805 служит для предотвращения течения обратного потока среды. Применяется в системах водоснабжения, распределения воды, в насосных станциях, в промышленности, теплоснабжении в пределах эксплуатационных характеристик продукции.
Преимущества и отличительные характеристики:
• Не провоцирует гидравлического удара.
• Работает бесшумно.
• Низкое гидравлическое сопротивление.
Устройство и материал
Выбор, монтаж и эксплуатация
Диаметр затвора принимается равным диаметру трубопровода. Давление открытия затвора близко к нулю. Потери давления в полностью открытом затворе определяются с учетом приведенных выше значений пропускной способности Kvs, а для оценки потерь давления при промежуточных положениях пластин затвора следует использовать приведенные ниже номограммы.
Во избежание возникновения осцилляций потока и колебаний затвора следует избегать завышения диаметра трубопровода и обратного затвора, т. е. желательно, чтобы затвор не работал с частично открытым положением створок. На номограмме пунктирными линиями показаны зоны частичного открытия затвора.
Затвор устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды. Монтажное положение — на горизонтальном или вертикальном трубопроводе при направлении движения воды снизу вверх. Затвор должен устанавливаться между фланцами по ГОСТ 33259-2015 соответствующего диаметра DN и условного давления PN 16 или PN10 с использованием прокладок. Расстояния от узлов трубопровода (расширения, повороты, сужения и др. элементы) и арматуры до места установки затвора должны быть не меньше 3…5×DN. Допустимая погрешность установки ответных фланцев и трубопровода в месте установки обратного затвора составляет 3–4 мм, чтобы в процессе монтажа на затвор не приходилась чрезмерная механическая нагрузка. Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Габаритные и присоединительные размеры
Технические характеристики
| Условный проход: DN, мм | 32 - 200 |
| Рабочая среда | вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50% |
| Температура среды, °С | -10...100 |
| Присоединение к трубопроводу | межфланцевое |
| Условная пропускная способность Kvs, м3/ч | 39,4 - 11269 |
| Монтажное положение | направление движения среды снизу вверх |
| Класс герметичности | ГОСТ 9544-2015: класс А |
| Условное давление PN и максимальное рабочее давление Рр,бар | 16 |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

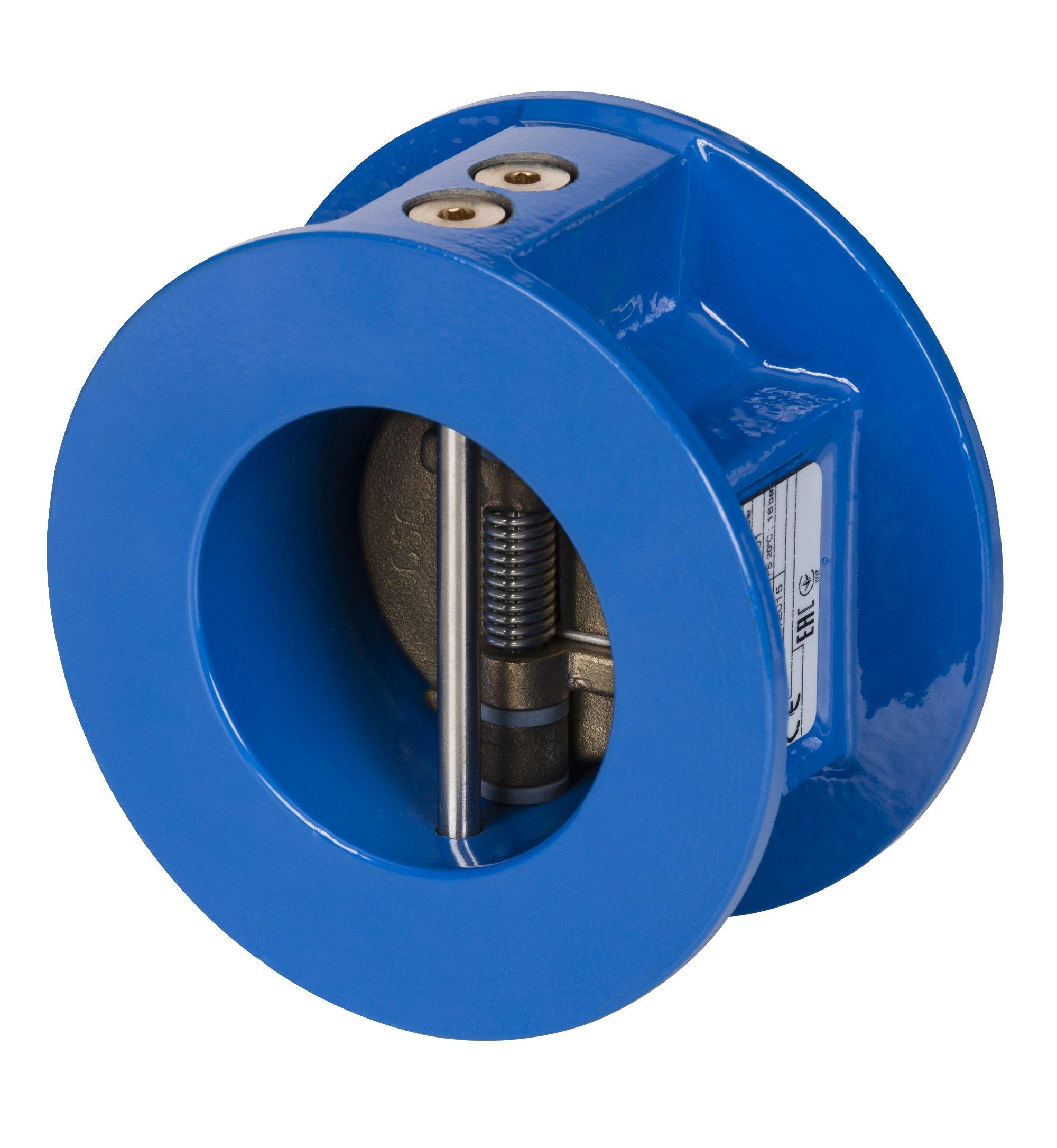

Обратный затвор двустворчатый Danfoss NVD 805 DN 600, артикул: 065B7518 | Стоимость: 15947,18 11481,9696 руб. с НДС |
Срок поставки: по запросу | |
|
|
Обратный затвор двустворчатый Danfoss NVD 805 DN 500, артикул: 065B7517 | Стоимость: 11475,94 8262,6768 руб. с НДС |
Срок поставки: по запросу | |
|
|
Обратный затвор двустворчатый Danfoss NVD 805 DN 450, артикул: 065B7516 | Стоимость: 7283,91 5244,4152 руб. с НДС |
Срок поставки: по запросу | |
|
|

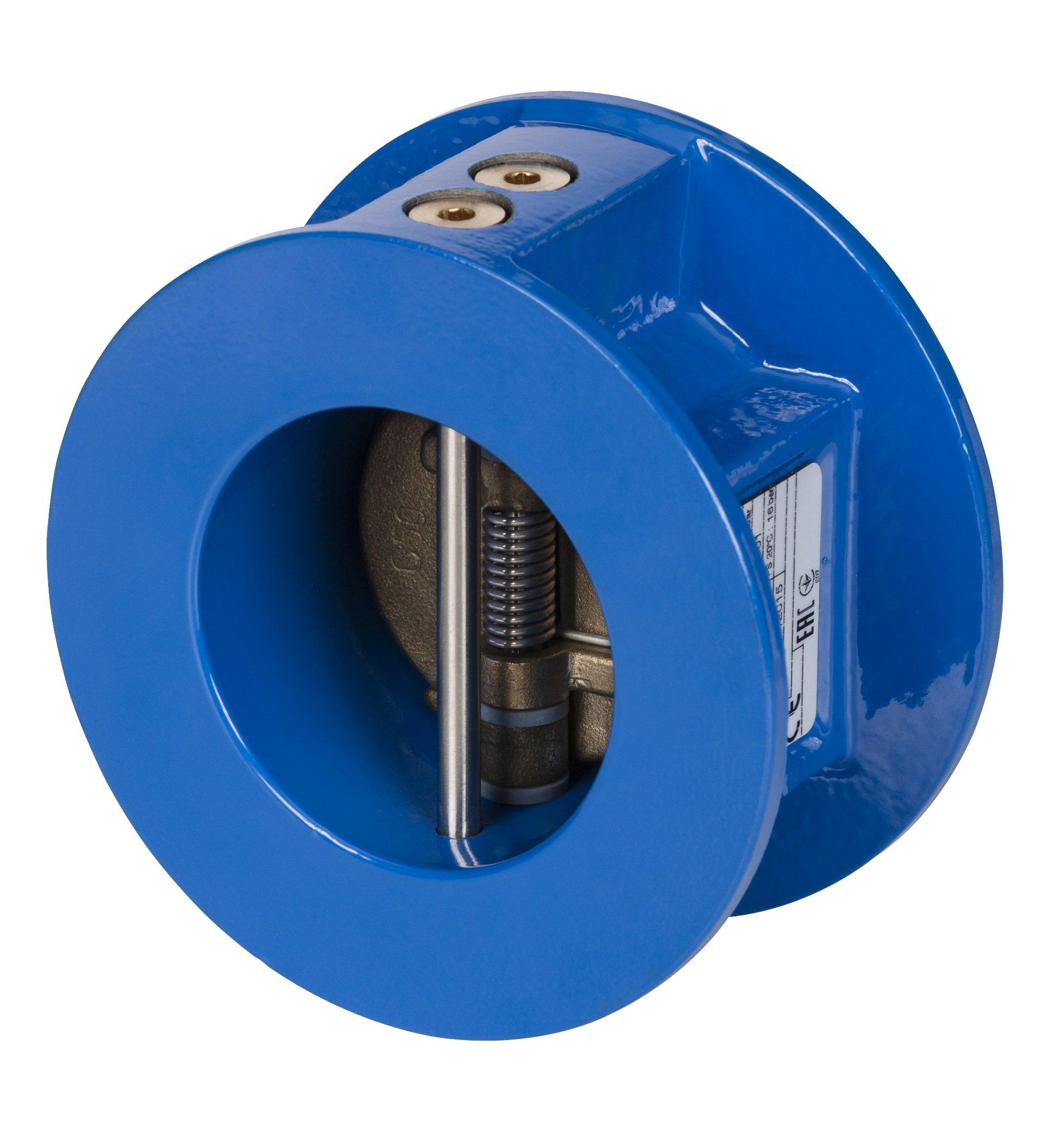

Обратный затвор двустворчатый Danfoss NVD 805 DN 400, артикул: 065B7515 | Стоимость: 5736,28 4130,1216 руб. с НДС |
Срок поставки: по запросу | |
|
|
Обратный затвор двустворчатый Danfoss NVD 805 DN 350, артикул: 065B7514 | Стоимость: 3852,26 2773,6272 руб. с НДС |
Срок поставки: по запросу |
