Преобразователи давления для теплосчетчика Т34М
Преобразователи предназначены для непрерывного измерения и преобразования избыточного давления газов и некристаллизующихся (не затвердевающих) жидкостей в электрический аналоговый сигнал постоянного тока 4–20 мА. Область применения пре-образователей — системы контроля, автоматического регулирования и учета в различных отраслях промышленности, коммунальном хозяйстве и на транспорте. Диапазон температур рабочей среды на входе в приемник давления преобразователя от –50 до 110 °С.
По степени защиты от проникновения пыли и воды преобразователь в зависимости от ис-полнения соответствует группам IP54, IP65 по ГОСТ 14254. Преобразователи предназначены для работы при атмосферном давлении от 66,0 до 106,7 кПа (от 498 до 800 мм рт. ст.) и соответствуют группе исполнения Р2 по ГОСТ 12997.

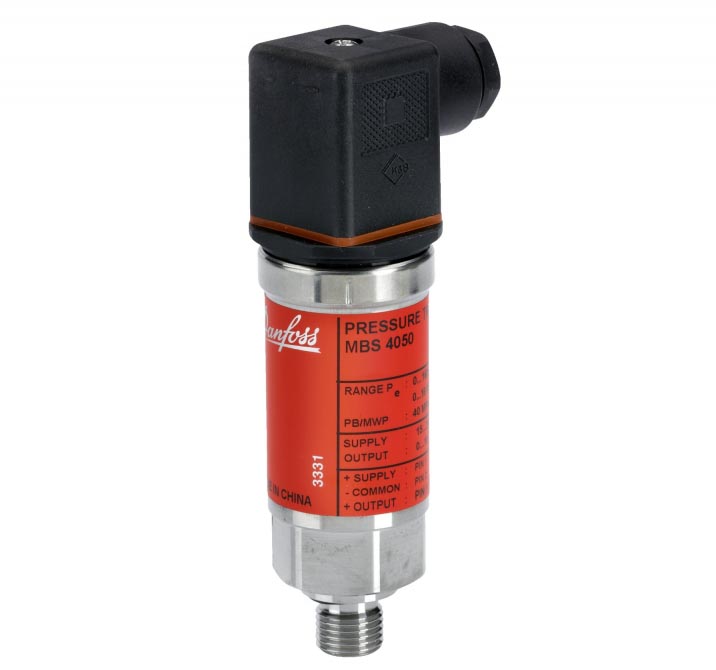

Устройство и работа преобразователя
Преобразователь представляет собой корпус с измерительным блоком (приемником давления) и электронным преобразователем сигнала. Чувствительным элементом измерительного блока (приемником давления) является первичный преобразователь (тензо преобразователь). Под действием давления рабочей среды на измерительный блок (приемник давления) на выходе первичного преобразователя появляется электрический сигнал, преобразуемый электронным блоком (электронным преобразователем сигнала) в выходной электрический сигнал 4–20 мА.
Плата электронного блока установлена в корпусе. Для защиты от воздействий окру-жающей среды на плату наносится многослойное защитное покрытие.

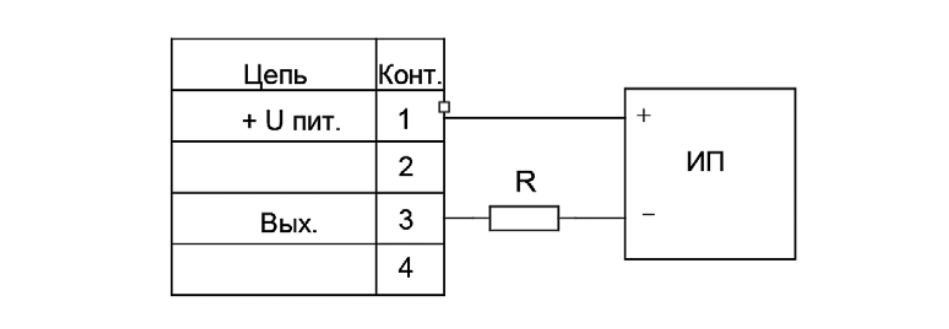

Подключение термопреобразователей сопротивления (ТС)
Технические характеристики
| Измеряемая среда | Вода, масла, воздух и другие некристаллизующиеся жидкости и газы, неагрессивные к титановым сплавам |
| Верхние пределы измерений, МПа | 1,6; 2,5 |
| Температура рабочей (окружающей среды), °C | –50…110 |
| Предел допускаемой основной погрешности, % | ±0,5; ±1,0; ±1,5 |
| Дополнительная температурная погрешность в диапазоне температур окружающей среды, % на 10 °C | ±0,15 |
| Выходной сигнал, мА | 4–20 |
| Напряжение питания, В | 12–36 |
| Перегрузочная способность | 3 |
| Степень защиты корпуса | IP65 |
| Присоединение | М20×1,5 |
| Габаритные размеры D×L, мм | 27×92 |
| Масса не более, кг | 0,15 |
| Межповерочный интервал, лет | 4 |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
