Ручные балансировочные клапаны Danfoss MNT
Ручной балансировочный клапан Danfoss MNT предназначен для использования в системах отопления и охлаждения зданий. Его следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками.
Danfoss MNT сочетает в себе функции клапана переменного гидравлического сопротивления, перенастраиваемого вручную, и запорного клапана. MNT ограничивает максимальный расход тепло- или холодоносителя через стояк или установку. Клапан снабжен измерительным ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапан по прибору Danfoss PFM 5001.
Клапан MNT предназначен для установки на подающем трубопроводе.
MNT в отличие от других клапанов имеет компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях.
Для удобства эксплуатации ось шпинделя всех клапанов расположена под углом 90° по отношению к дренажному крану и измерительным устройствам.
Клапаны MNT могут быть покрыты тепловой изоляцией. Для этого используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до 80 или 120 °С).
Для присоединения к трубопроводам клапаны MNT имеют штуцеры с внутренней или наружной резьбой. Клапаны с наружной резьбой соединяются с трубопроводом при помощи резьбовых или приварных патрубков с накидными гайками.
Примеры применения ручных балансировочных клапанов Danfoss MNT
Установка балансировочных клапанов на стояке системы отопления

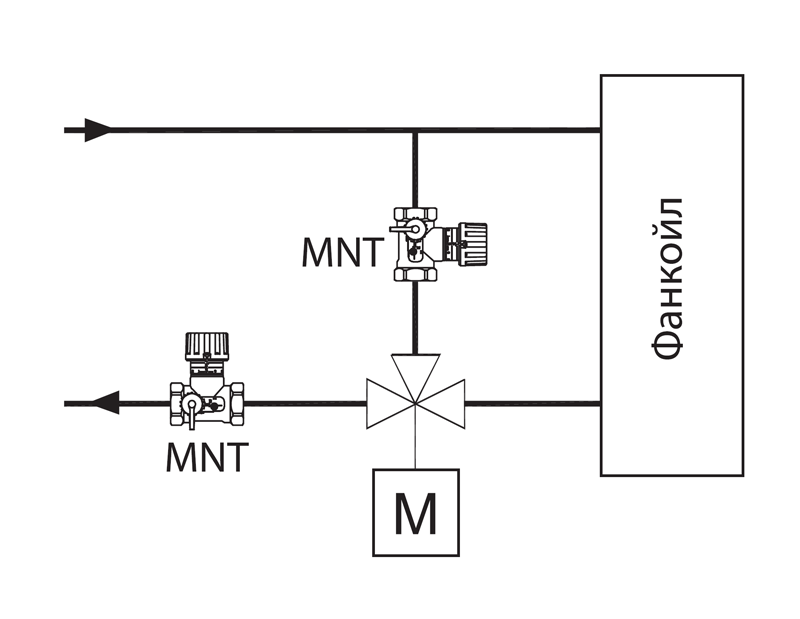

Балансировочные клапаны Danfoss MNT в обвязке фанкойла
Технические характеристики
Условное давление: 16 бар.
Испытательное давление: 25 бар.
Максимальный перепад давлений на клапане: 1,5 бар (150 кПа).
Температура среды: от –20 до 120 °С.
Материал и детали, контактирующие с перемещаемой средой
Металлические элементы: латунь.
Уплотнения: EPDM.
Клапан MNT предназначен для установки, как правило, на подающем трубопроводе для обеспечения возможности дренажа установки через кран на корпусе клапана.
Рекомендуется предусматривать сетчатый фильтр на подающем трубопроводе перед клапанами MNT с размером ячейки сетки не более 0,5 мм.
Перепад давлений на клапане MNT может быть измерен с помощью специального прибора компании «Данфосс» типа Danfoss PFM 5001 или аналогичного других производителей, который присоединяется к измерительным ниппелям клапана. Далее по измеренному перепаду давлений, диаметру клапана и его настройке на диаграмме для выбора настроек клапана MNT находим фактический расход теплоносителя.
При измерении на MNT импульс давления от его выходного штуцера снимается через специальный измерительный ниппель, устанавливаемый на дренажном кране.

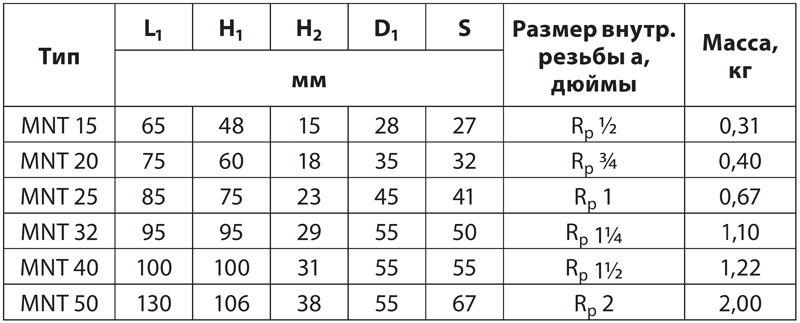

Габаритные и присоединительные размеры
Устройство ручных балансировочных клапанов Danfoss MNT
1. Запорная рукоятка.
2. Запорный шпиндель.
3. Настроечный шпиндель.
4. Шкала настройки.
5. Кольцевое уплотнение.
6. Золотник клапана.
7. Корпус клапана.
MNT имеет двойной шпиндель, который обеспечивает ограничение максимального расхода и полное закрытие клапана.
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

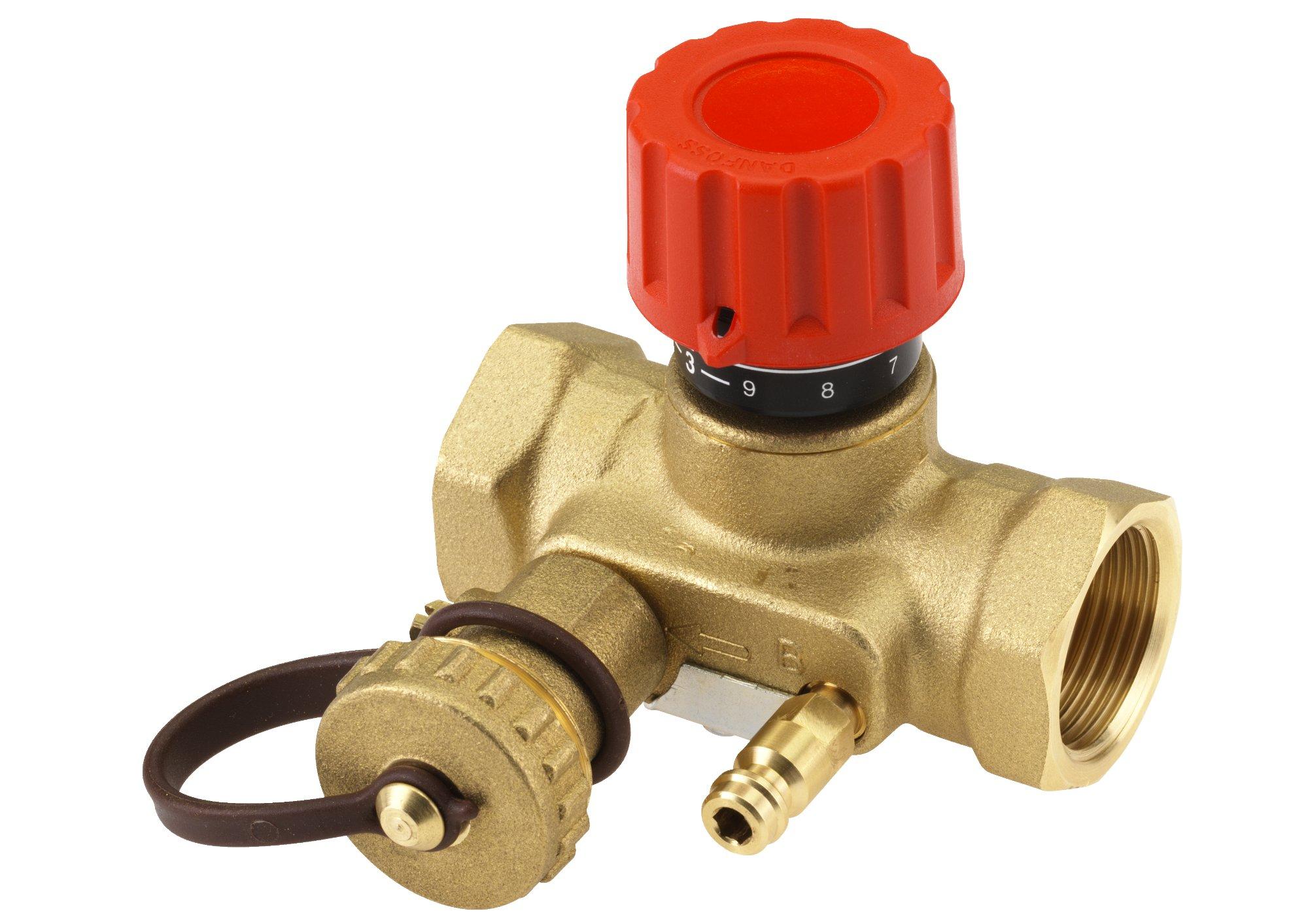

Балансировочный клапан Danfoss MNT DN50, артикул: 003Z2351 | Стоимость: 244,82 151,7884 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Балансировочный клапан Danfoss MNT DN40, артикул: 003Z2335 | Стоимость: 126,21 78,2502 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Балансировочный клапан Danfoss MNT DN32, артикул: 003Z2334 | Стоимость: 115,15 71,393 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Балансировочный клапан Danfoss MNT DN25, артикул: 003Z2333 | Стоимость: 82,72 51,2864 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Балансировочный клапан Danfoss MNT DN20, артикул: 003Z2332 | Стоимость: 60,35 37,417 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней |
