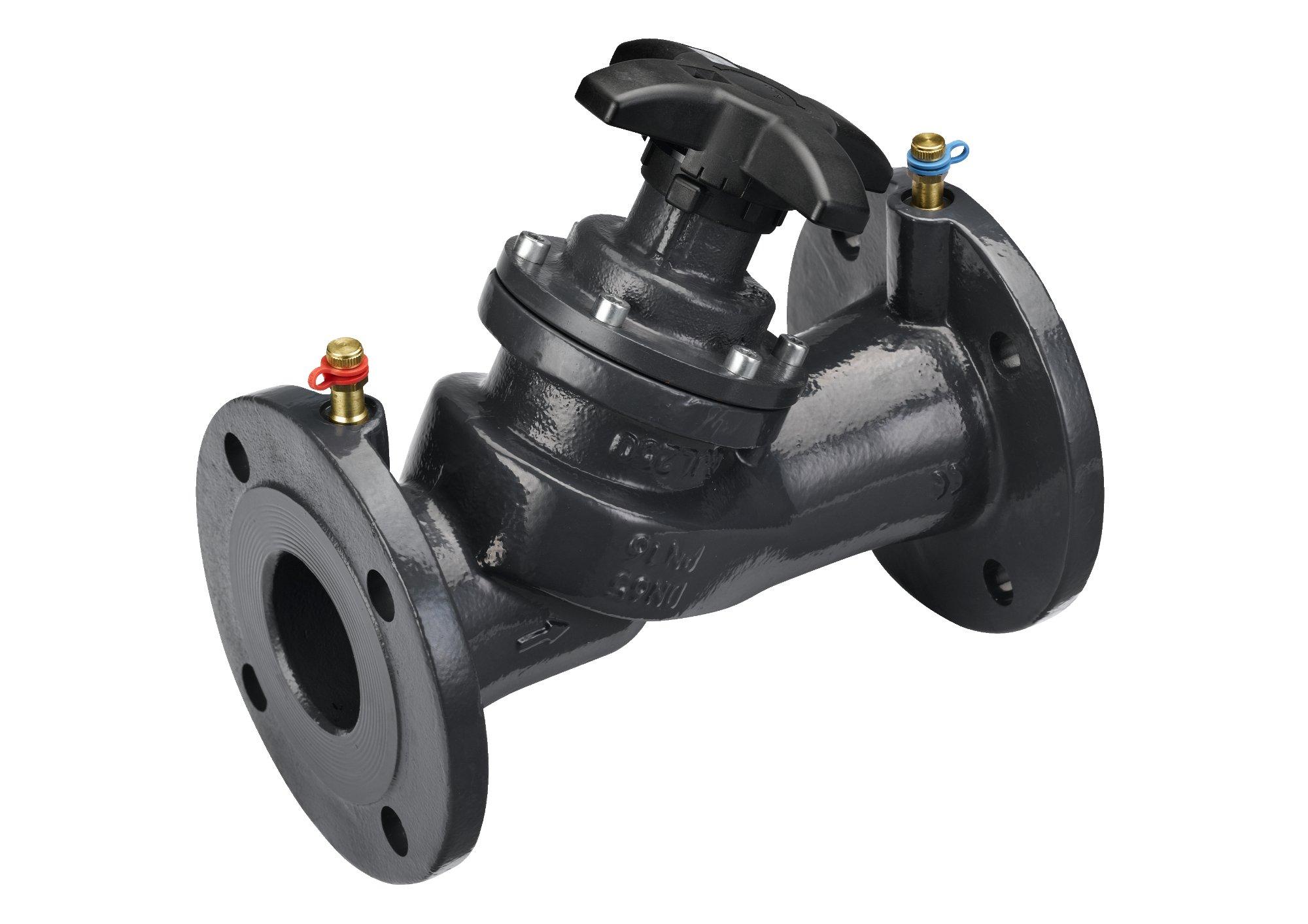

Ручные балансировочные клапаны Danfoss MNF

Ручные балансировочные клапаны Danfoss MNF предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений для обеспечения в них расчетного потокораспределения.

Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.

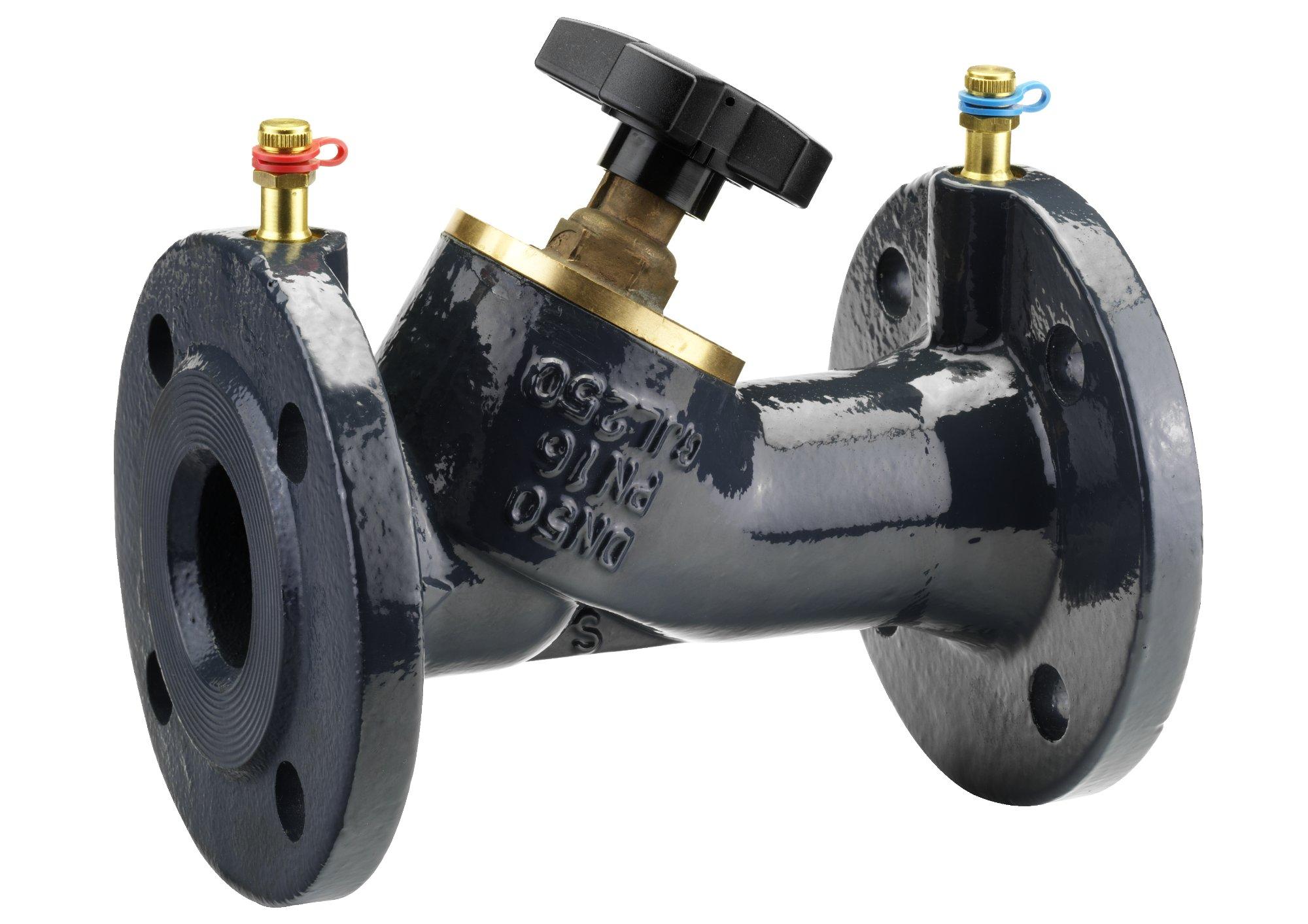

Балансировочные клапаны MNF оснащены герметичным затвором и игольчатыми измерительными ниппелями (кодовый номер 003Z0104) и могут одновременно использоваться в качестве запорной арматуры.
Настройка клапанов производится с помощью измерительного прибора Danfoss PFM 5001, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.

Основные характеристики

• Условный проход: 15–400 мм.
• Условное давление: 16 и 25 бар.
• Диапазон рабочих температур: –10…130 °С (PN = 16 бар) и –10…150 °С (PN = 25 бар).
• Клапаны устанавливаются на подающем или обратном трубопроводе системы

Система холодоснабжения фанкойлов с ручными балансировочными клапанами. Чтобы сбалансировать систему холодоснабжения, ручные балансировочные клапаны должны быть установлены перед каждым фанкойлом, на каждой ветви, каждом стояке и общем магистральном трубопроводе.

Примеры применения балансировочных клапанов Danfoss MNF

Клапан MNF может быть использован в качестве клапана-партнера на подающем трубопроводе для клапанов APF DN = 65–100 мм. При этом импульсная трубка от клапана APF должна присоединяться к одному из отверстий для измерительных ниппелей клапана MNF.

Существует две схемы подключения импульсной трубки к клапану-партнеру.

Сопротивление клапана-партнера не учитывается в настройке регулятора APF. Применяется в том случае, когда ограничение расчетного расхода возможно на приборах внутри стояка с помощью ручных балансировочных клапанов или радиаторных клапанов с преднастройкой. При этом импульсная трубка от APF присоединяется к отверстию во фланце после клапана MNF.

Сопротивление клапана-партнера учитывается в настройке регулятора APF. Применяется при необходимости ограничения максимального расхода на стояке, или когда на приборах внутри стояка клапаны не имеют предварительной настройки. При этом импульсную трубку необходимо вкручивать в отверстие во фланце входного патрубка клапана MNF.

Клапаны APF и MNF на стояке двухтрубной системы отопления

Клапаны APF и MNF перед коллектором системы внутрипольного отопления

Клапаны APF И MNF на ветви фэнкойлов

Клапаны APF и MNF в обвязке приточных установок

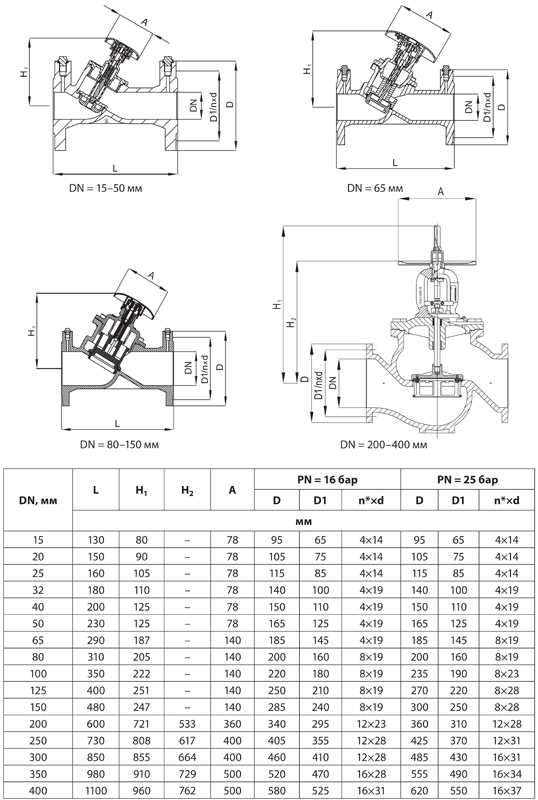

Габаритные и присоединительные размеры

Технические характеристики

Номинальный диаметр DN, мм

65–100

Условное давление PN, бар

16 (PN 16)

Испытательное давление, бар

25

Рекомендуемый перепад давлений на клапане, кПа

10–150

Температура среды, °C

–10…130

Корпус клапана

Чугун EN-GJL-250 (GG 25)

Конус клапана

CW602N

Мембрана и кольцевые уплотнения

EPDM

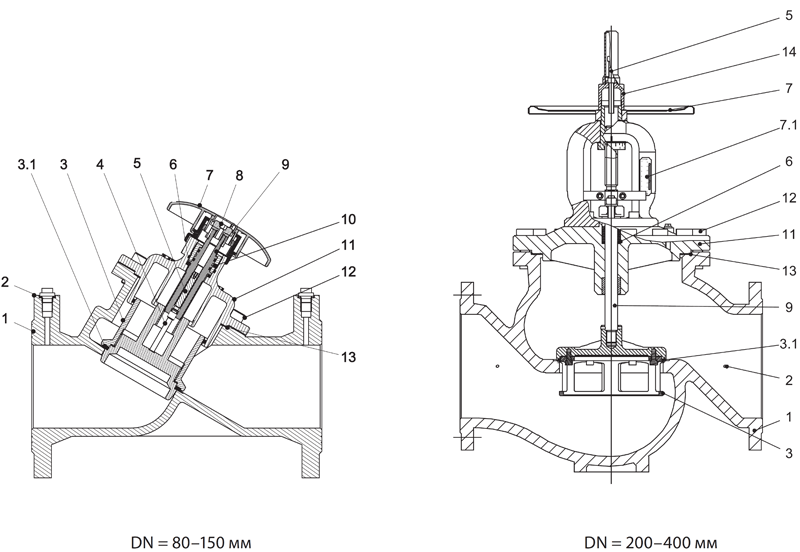

Устройство балансировочных клапанов Danfoss MNF

1. Корпус клапана (MNF PN 16 EN-GJL20; MNF PN 25 EN-GJS400-15 (40.3). 2. Игольчатый измерительный ниппель (для MNF DN = 200–400 мм ниппели установлены в стенке корпуса клапана). 3. Золотник. 3.1. Упругое уплотнение затвора. 4. Шпиндель. 5. Ограничитель подъема хода штока под шеcтигранный торцевой ключ. 6. Сальник. 7. Маховик со шкалой: – DN = 15–150 мм — из пластика, – DN = 200–400 мм — металлический. 7.1. Шкала. 8. Винт-ограничитель подъема штока клапана. 9. Шпиндель. 10. Уплотнение сальника. 11. Крышка. 12. Болт для крепления крышки. 13. Прокладка. 14. Защитный колпак для винта-ограничителя хода штока.
