Ручные запорные клапаны Danfoss МSV-S с наружной резьбой, спускным краном
Danfoss MSV-S — это новое поколение запорных клапанов, предназначенных для совместного применения с ручными балансировочными клапанами MVT.
Danfoss MSV-S может использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий.
Запорный клапан Danfoss MSV-S имеет ряд особенностей:
• клапан имеет встроенный дренажный кран повышенной пропускной способности;
• оснащен съемной рукояткой для удобства монтажа клапана;
• запорная рукоятка может поворачиваться как влево, так и вправо для быстрого перекрытия клапана;
• для открытия дренажного крана используется 6-мм шестигранный торцевой ключ. При этом запорный винт зафиксирован в корпусе клапана и не потеряется;
• возможность измерения давления;
• дренажный кран закрыт защитной пластиковой крышкой;
• конструкция предусматривает возможность использования теплоизоляции, сохраняя доступ к запорной рукоятке.
Клапаны выпускаются DN = 15–50 мм с внутренней резьбой. Клапаны DN = 15 и 20 мм могут также поставляться с наружной резьбой.
Примеры применения запорных клапанов Danfoss MSV-S
Клапаны Danfoss в обвязке индивидуальных теплогенераторов или тепловых пунктов
В узлах управления вентиляционных установок и центральных кондиционеров
В обвязках фанкойлов
На стояках систем отопления

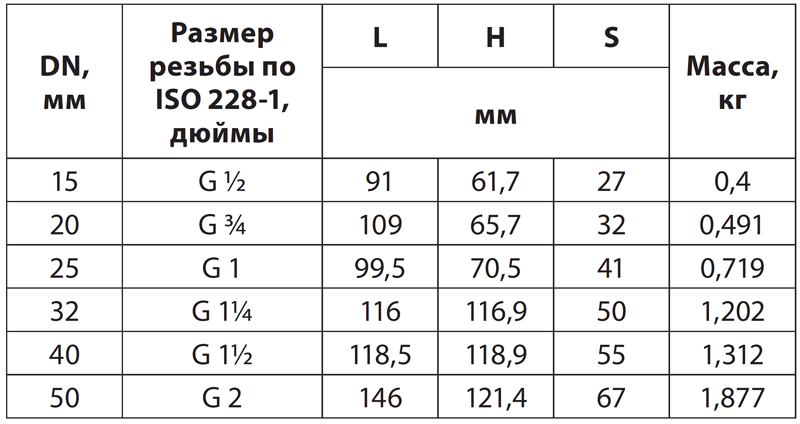

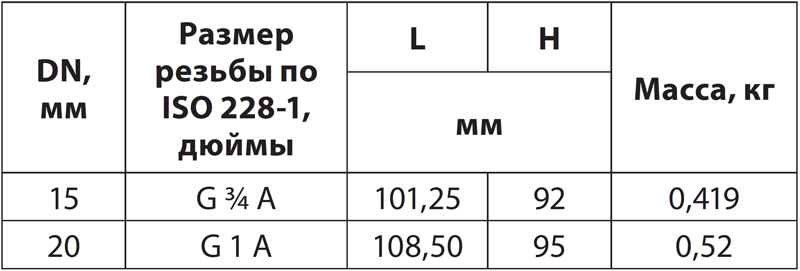

Габаритные и присоединительные размеры
Технические характеристики
Условное давление PN, бар | 20 |
Испытательное давление, бар | 30 |
Максимальный перепад давлений на клапане Δ Pкл., бар | 2,5 (250 кПа) |
Максимальная температура перемещаемой среды Тмакс., °C | 120 |
Минимальная температура перемещаемой среды Тмин., °C | –20 |
Холодоноситель | Этиленгликоль, пропиленгликоль и HYCOOL (макс. 30 %) |
Корпус клапана | Латунь DZR |
Уплотнительные кольца | EPDM |
Шар | Хромированная латунь |
Уплотнение шара | Тефлон |

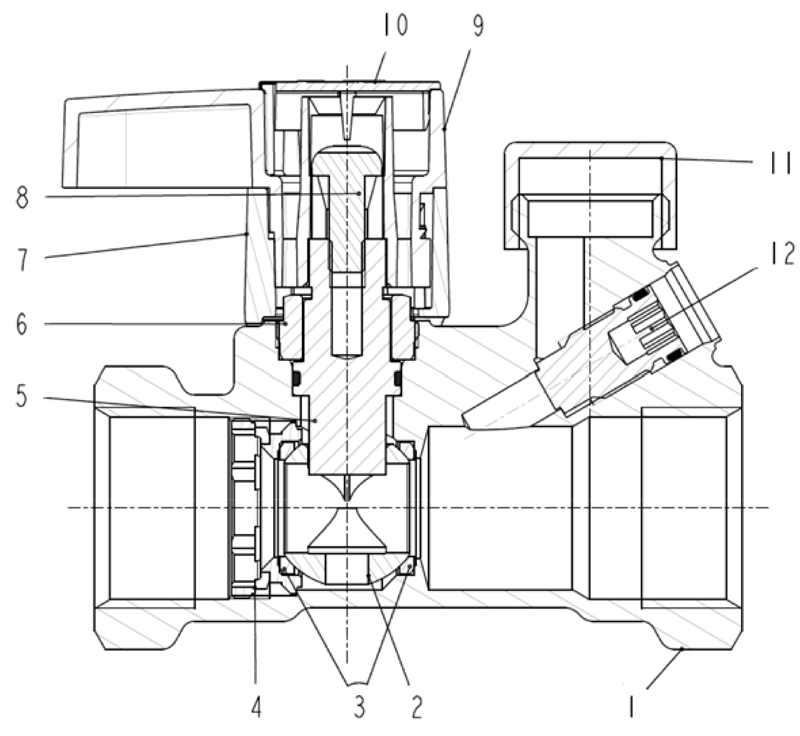

Устройство запорных клапанов Danfoss MSV-S
1. Корпус клапана.
2. Запорный шар клапана.
3. Уплотнение шара.
4. Прижимное кольцо.
5. Шток шарового крана.
6. Крепежная втулка.
7. Защитное кольцо рукоятки.
8. Винт рукоятки.
9. Рукоятка.
10. Заглушка рукоятки.
11. Защитный колпачок.
12. Запорный винт дренажного крана.
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

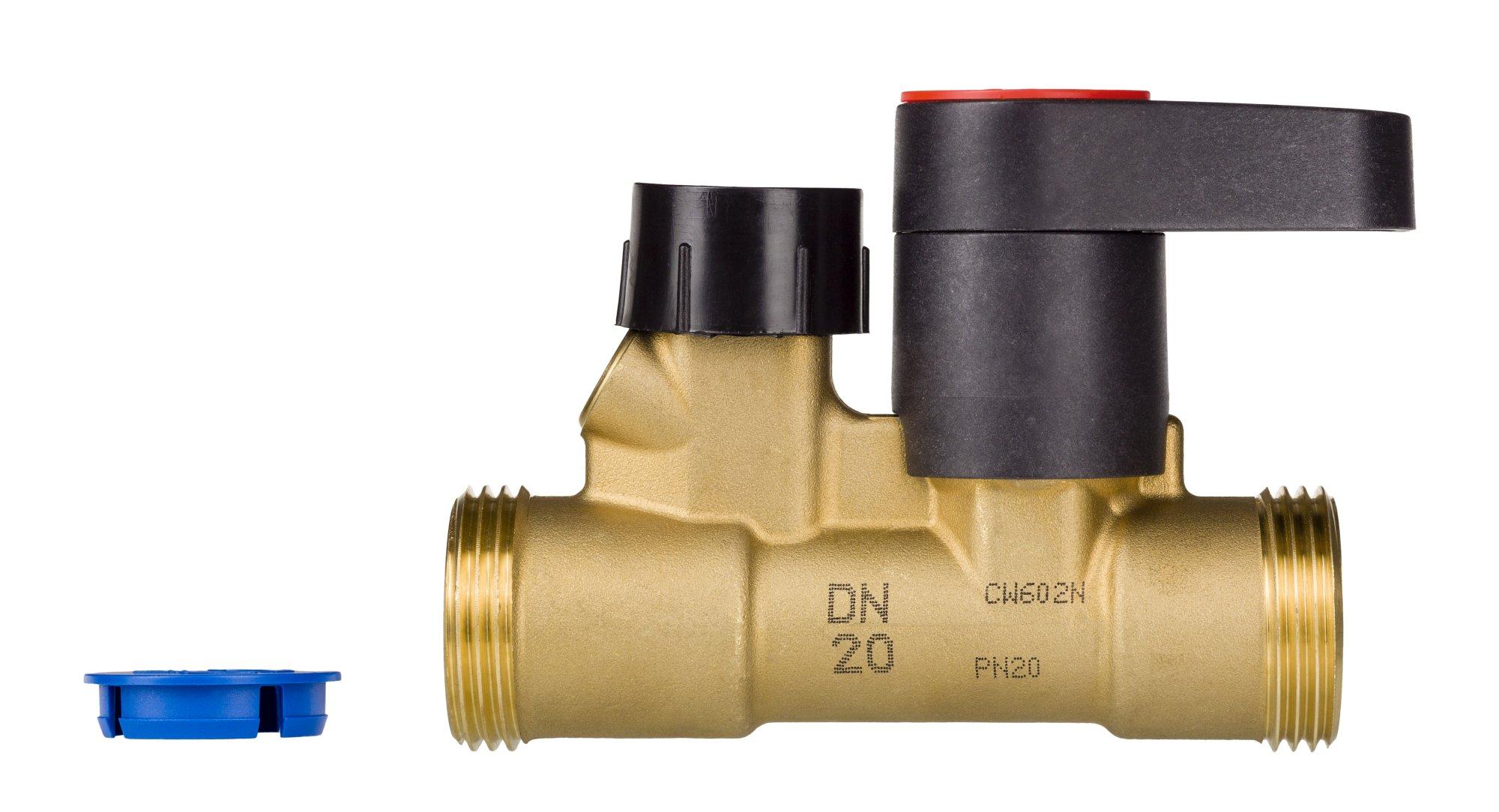

Балансировочный клапан Danfoss MSV-S DN20, артикул: 003Z4112 | Стоимость: 36,5 22,63 руб. с НДС |
Срок поставки: по запросу | |
|
|
Балансировочный клапан Danfoss MSV-S DN15, артикул: 003Z4111 | Стоимость: 30,18 18,7116 руб. с НДС |
Срок поставки: по запросу |
