Приборы для измерения перепада давлений и расхода Danfoss PFM 1000
Расчет расхода через компонент (балансировочный клапан или измерительную диафрагму) осуществляется в приборе PFM 1000 на основе перепада давления, который определяется измерительным элементом системы. В приложении рассчитанный расход корректируется также для незамерзающих смесей в системах охлаждения. Расход можно измерить в каждом ответвлении всей гидравлической системы, что позволяет выполнить балансировку системы в целом.
Прибор PFM 1000 предназначен для выполнения гидравлической балансировки в системах теплоснабжения и охлаждения, а также в местных системах горячего водоснабжения. С его помощью можно измерять статическое давление, перепад давления и расход.
Состав прибора PFM 1000:
• Основной измерительный блок
• Измерительные иглы и шланги
• Смартфон для вывода результатов на экран и их анализа
Благодаря жесткому каркасу измерительный блок отличается повышенной прочностью. Внутри измерительного блока расположен дифференциальный манометр со встроенным преобразователем перепада давления для точной обработки цифровых данных. Соединение между измерительным прибором и смартфоном осуществляется по протоколу Bluetooth. Прибор PFM 1000 может подключаться к устройствам с ОС ANDROID или iOS через приложение, загруженное из PLAY STORE (для Android) или APPLE STORE (для iOS).
Особенности приборов Danfoss PFM 1000
- Точное измерение давления при помощи строенного датчика перепада и 24-битной обработки данных.
- Цифровая компенсация воздействий температуры и нелинейности датчика давления.
- Коррекция расчета расхода на основе характеристик незамерзающей охлаждающей жидкости.
- Совместимость с устройствами Android (версия 7.0 и выше) и iOS.
- Беспроводная передача данных с измерительного прибора на мобильное устройство с помощью технологии Bluetooth Low Energy.
- Удобный интерфейс.
- Простой выбор балансировочного клапана из иллюстрированного меню.
- Запись измеренных значений с возможностью сохранения до 2000 записей.
- Возможность использования в качестве регистратора данных.
- Высокопрочная конструкция, которая выдерживает падение с высоты двух метров.
Программа производства приборов для измерения перепада давлений и расхода включает: PFM 1000 арт. 003Z8260 и PFM 1000 арт. 003Z8261
Технические характеристики
Тип | Характеристики |
|---|---|
Рабочее давление Pу | 0–1000 кПа ~ 0–10 бар |
Номинальное давление | 10 или 20 бар |
Макс. избыточное давление | 120 % от номинального давления: |
Точность, погрешность, вызванная нелинейностью | 0,15 % от диапазона |
Температурная погрешность | 0,25 % от диапазона |
Температура рабочей среды | от -5 до +90 °C |
Температура окружающего воздуха | от -5 до +50 °C |
Температура хранения | от -10 до +50 °C |
Влажность окружающей среды | 95 % отн. вл., без образования конденсата |
Источник питания | Щелочные батареи типа AAA или аккумуляторы NiMH |
Время работы | Макс. 45 часов |
Энергопотребление | 20 мА |
Беспроводная передача данных | Bluetooth Low Energy 5.0 |
Размеры Ш х В х Г | 180 х 80 х 52 мм |
Масса | 420 г |
Класс защиты | IP 65 |
Срок действия калибровки | 24 месяца |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

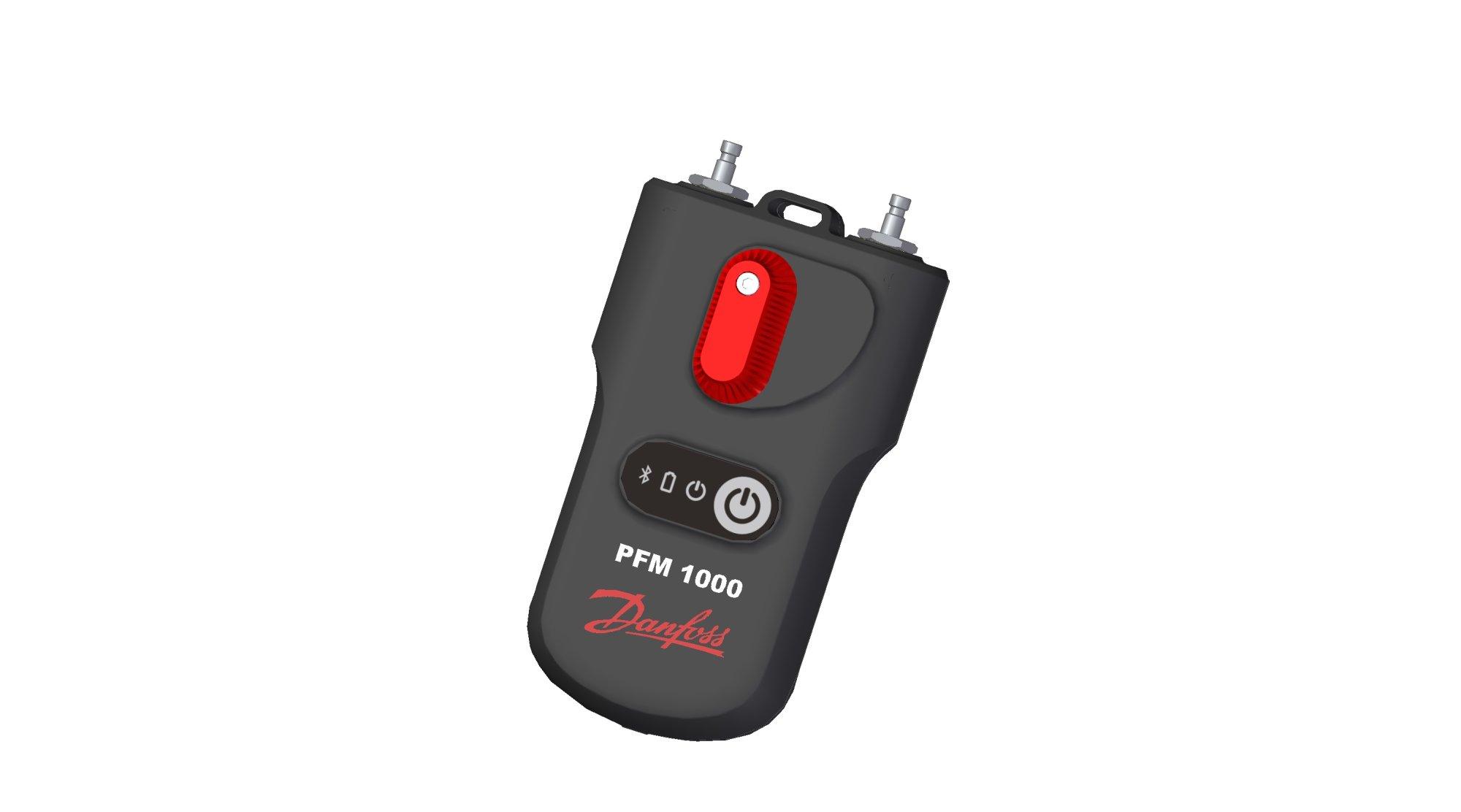

Прибор Danfoss PFM 1000, артикул: 003Z8261 | Стоимость: 3213 1992,06 руб. с НДС |
Срок поставки: по запросу | |
|
|

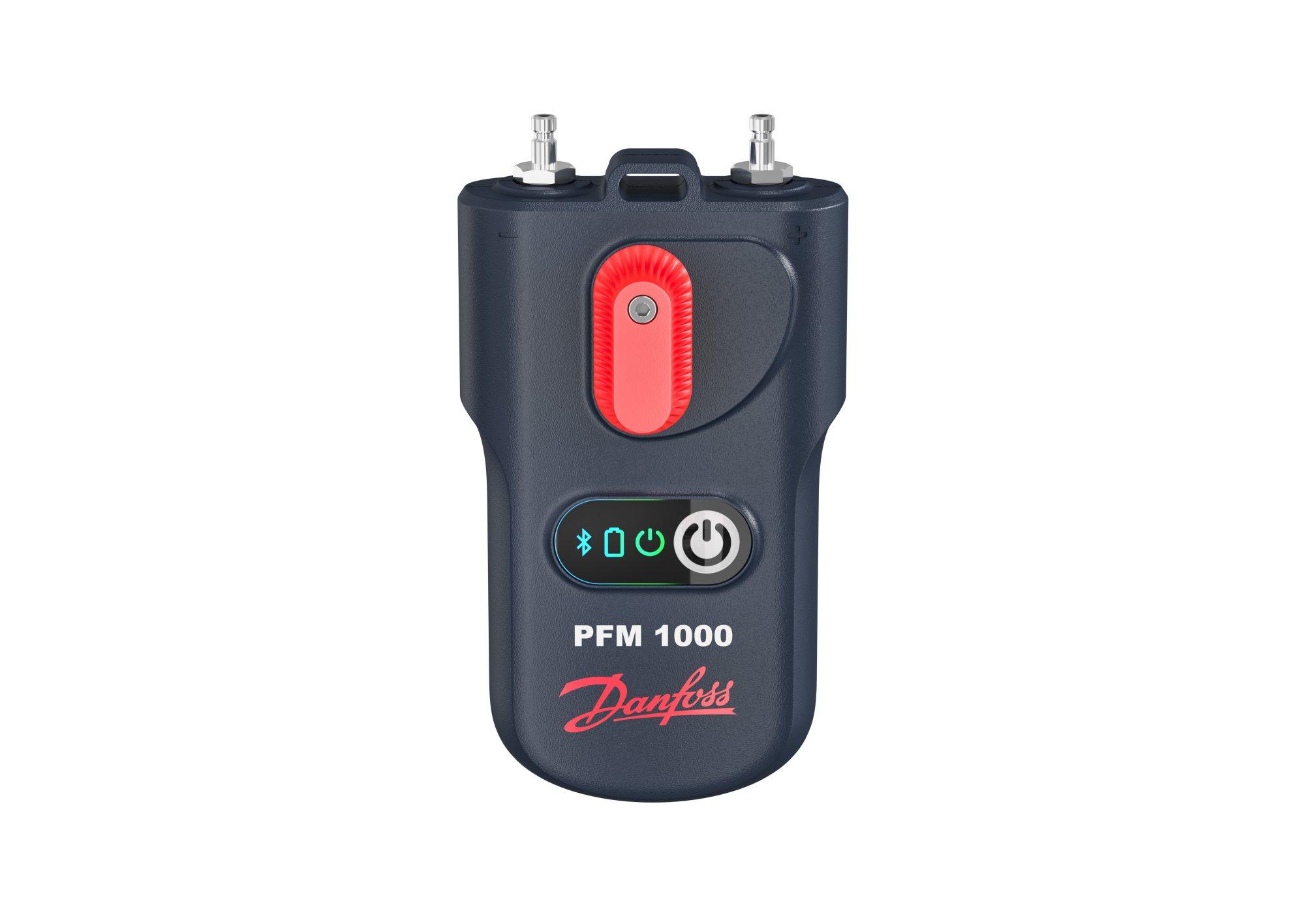

Прибор Danfoss PFM 1000, артикул: 003Z8260 | Стоимость: 2955,96 1832,6952 руб. с НДС |
Срок поставки: по запросу |
