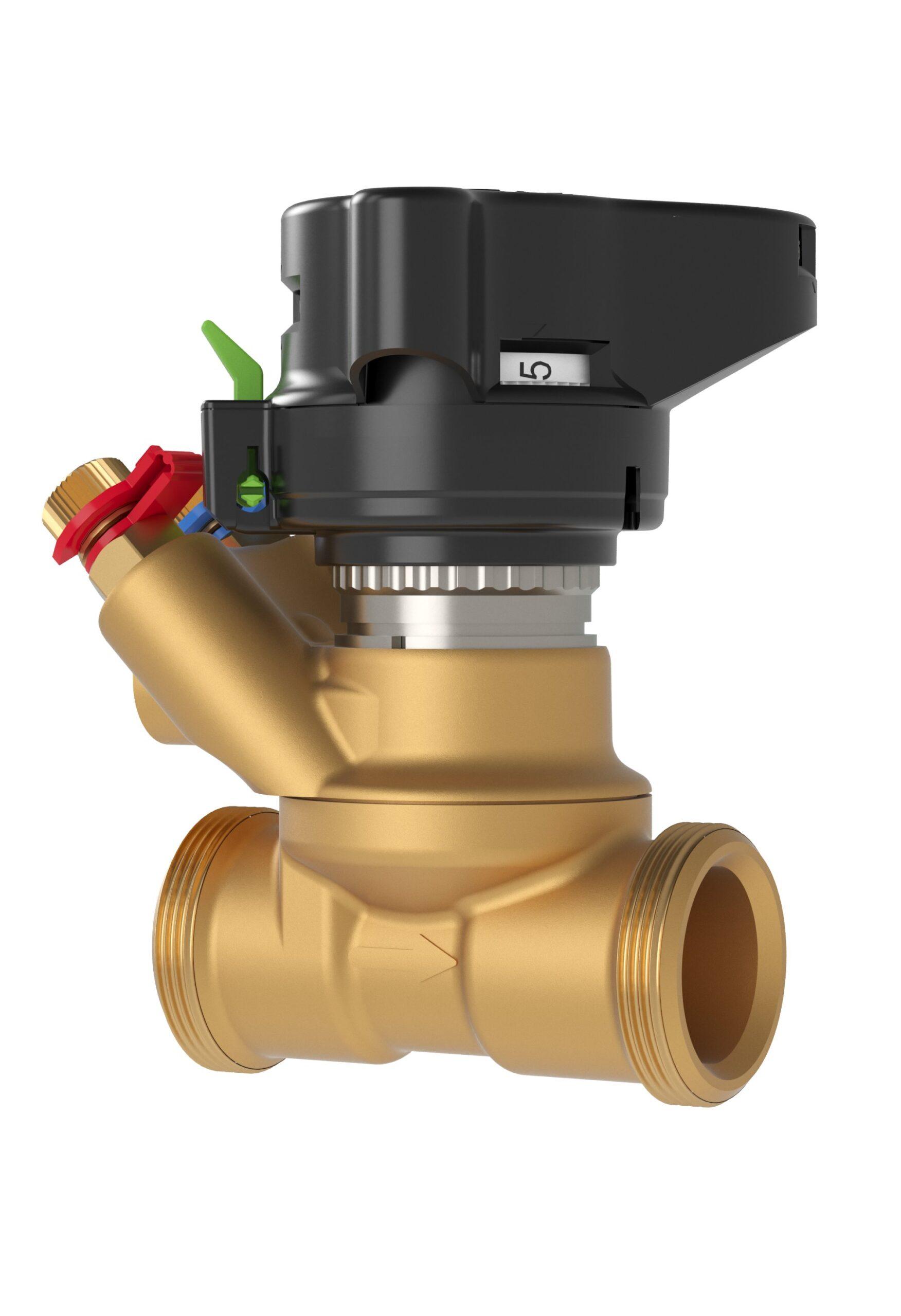

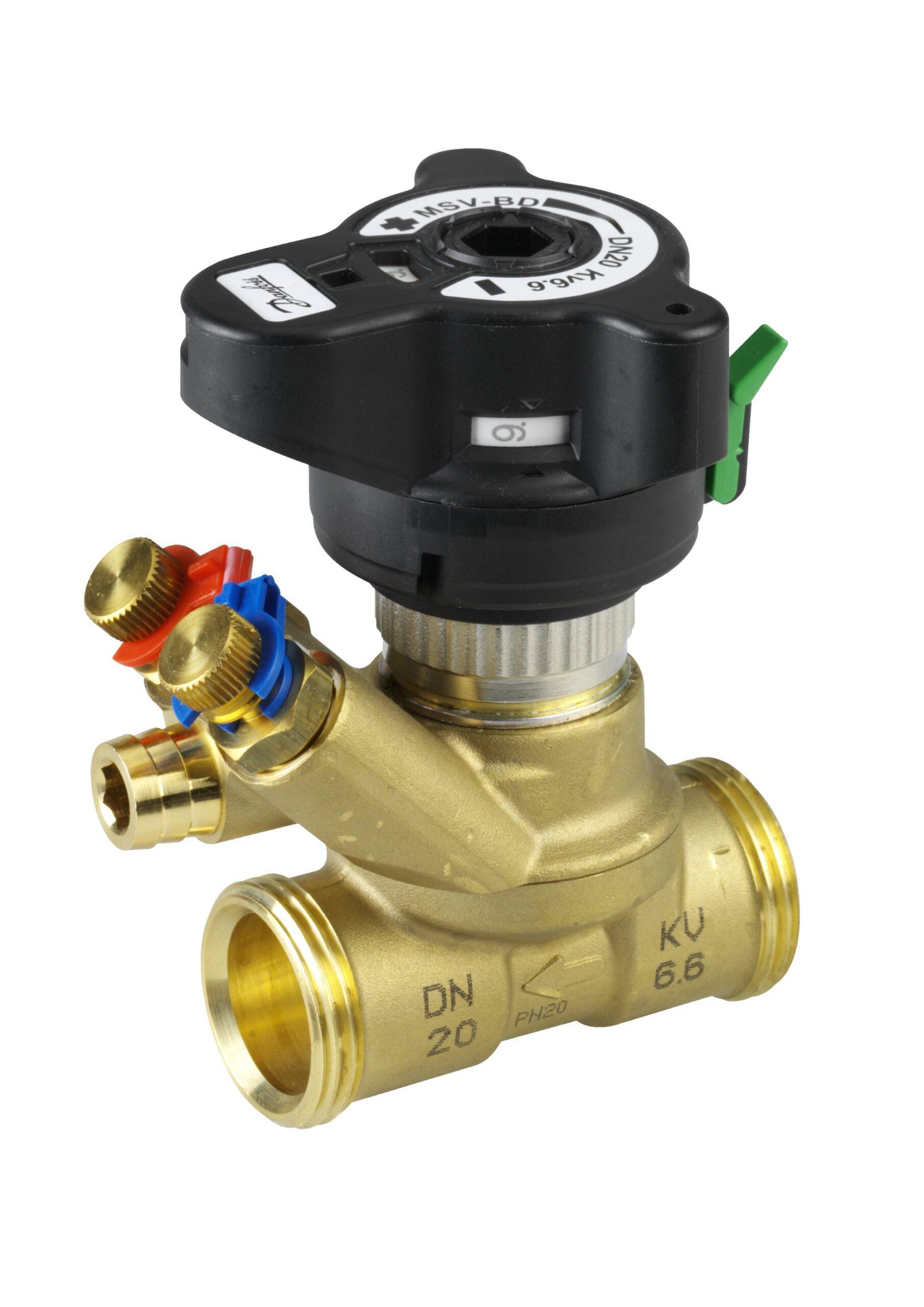

Ручные балансировочные клапаны Danfoss MVT с наружной резьбой

Danfoss MVT — это новое поколение ручных балансировочных клапанов, предназначенных для гидравлической балансировки систем отопления, тепло- и холодоснабжения, ГВС.
Danfoss MVT сочетает в себе возможности балансировочного клапана и шарового крана, а также имеет ряд особенностей:
•  рукоятка может сниматься в случае монтажа в стесненных условиях;

• блок дренажного крана и измерительных ниппелей может поворачиваться на 360° для удобства слива и измерения;
• цифровая шкала на рукоятке круговая, позволяет видеть настройку практически с любой стороны;
• простая настройка и блокировка настройки;
• оснащен двумя измерительными ниппелями игольчатого типа (под 3-мм иглы);
• имеет встроенный дренажный кран, позволяющий осуществлять слив с обеих сторон от клапана;
• дополнительная возможность открытия или закрытия с помощью шестигранного ключа;
• рукоятка имеет цветной индикатор, показывающий положение клапана «Открыт/ Закрыт».

Ручные балансировочные клапаны Danfoss MVT предназначены для применения в системах с постоянным расходом, где они устанавливаются как на подающем, так и на обратном трубопроводе.

Клапаны выпускаются с DN = 15–50 мм, внутренней резьбой, а клапаны DN = 15 и 20 мм могут также поставляться с наружной резьбой. Данные о клапанах Danfoss MVT содержатся в памяти измерительных приборов Danfoss PFM 5001.

Контур систем тепло- или холодоснабжения потребителей (фанкойлов, центральных кондиционеров) с постоянным расходом

Особенности балансировочных клапанов Danfoss MVT

Клапаны Danfoss MVT предназначенны для гидравлической балансировки систем отопления, тепло- и холодоснабжения, ГВС.

Значения настройки указаны в верхней части клапана и видны со всех сторон.
Настройка блокируется при нажатии рукоятки вниз. Если настройка заблокирована, то функция перекрытия потока становится доступной и может быть использована без изменения настройки. Рукоятку можно разблокировать для настройки, нажав зеленый рычажок или с помощью 3-мм шестигранного ключа.
Чтобы предотвратить несанкционированное изменение настройки, рукоятку можно опломбировать с помощью пластиковой стяжки.
Слив и заполнение системы производятся с обеих сторон от клапана.
Для клапанов DN = 15 и 20 мм имеются модификации с наружной резьбой, для которых используются стандартные фитинги Danfoss. Клапан DN = 15 мм, согласно нормам DIN V 3838, спроектирован с соединением «евроконус».
Класс протечки клапанов Danfoss MVT соответствует классу А стандарта BS 7350 : 1990, шаровой кран полностью герметичен.
Точность измерения для Danfoss MVT составляет менее 8% при настроечных положениях клапанов от 25% открытия до полностью открытого. Точность соответствует BS 7350 : 1990.
Измерительные приборы должны быть оснащены измерительными иглами диаметром 3 мм. В память измерительных приборов Danfoss PFM 5001 внесены все соответствующие данные по клапанам.
Диаметры клапанов: DN = 15 мм (LF) — DN = 50 мм.
Класс давления: PN = 20 бар.
Испытательное давление: 30 бар.
Рабочая температура: от –20 до +120 °C.
Рекомендуемые настройки: 10–100% от значения Кvs.
Корпус клапана выполнен из латуни, стойкой к вымыванию цинка.
Шар изготовлен из латуни с хромовым покрытием.
Уплотнительные кольца EPDM.

Технические характеристики

Условное давление PN, бар

20

Испытательное давление, бар

30

Максимальный перепад давлений на клапане Δ Pкл., бар

2,5 (250 кПа)

Максимальная температура перемещаемой среды Тмакс., °C

120

Минимальная температура перемещаемой среды Тмин., °C

–20

Холодоноситель

Этиленгликоль, пропиленгликоль и HYCOOL (макс. 30 %)

Корпус клапана

Латунь DZR

Уплотнительные кольца

EPDM

Шар

Хромированная латунь

Уплотнение шара

Тефлон

Габаритные и присоединительные размеры

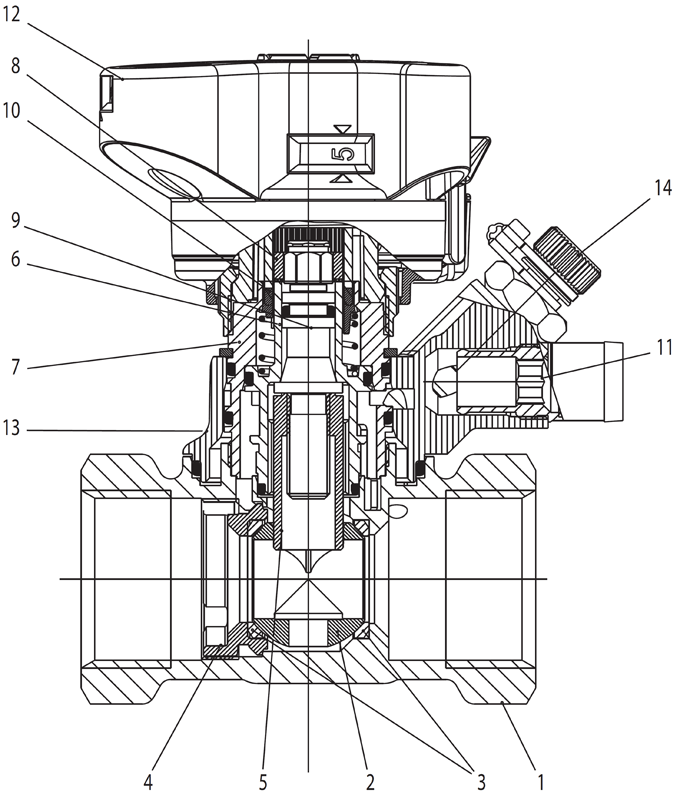

Устройство балансировочных клапанов Danfoss MVT

1. Корпус клапана.
2. Шар клапана.
3. Уплотнение шарового клапана.
4. Зажимной винт.
5. Втулка настроечного штока.
6. Уплотнительная втулка.
7. Верхняя часть клапана.
8. Настроечный винт.
9. Шток.
10. Блокиратор настройки.
11. Сливной штуцер.
12. Настроечная рукоятка.
13. Поворотный блок.
14. Измерительный ниппель.

Клапаны AB-PM — автоматические комбинированные балансировочные клапаны. Они функционируют как регуляторы перепада давлений, ограничители расхода и клапаны зонного управления.
Более высокое давление воздействует на внешнюю поверхность регулирующей мембраны (5), в то время как через импульсную трубку (9) более низкое давление в обратном трубопроводе воздействует на внутреннюю сторону мембраны. Когда располагаемое давление увеличивается при неполной нагрузке, мембрана прогибается, избыток давления дросселируется на регуляторе перепада давлений. Таким образом, обеспечивается поддержание постоянного перепада давлений ΔPr внутри регулируемого участка, включая потерю давлений на седле регулирующей части клапана AB-PM (подобно тому, если бы запорно-балансировочный кла- пан ASV-I был бы встроен в клапан ASV-P).

Регулирующая часть AB-PM функционирует в качестве ограничителя расхода. Это делает возможным установку как расчетного расхода теплоносителя, так и необходимого перепада давлений ΔPr. Расход теплоносителя определяется предварительными настройками AB-PM в зависимости от располагаемого давления, необходимого для квартирной системы.
Если на AB-PM установлен термоэлектропривод, клапан может выполнять функции зонного клапана. При использовании регулятора с установленными временными программами доступными становятся такие функции, как ночное понижение температуры в помещениях квартиры и режим полного отключения при длительном отсутствии жильцов.
