Двухпозиционные редукторные электроприводы с импульсным управлением Danfoss AMI
Привод Danfoss AMI 140 предназначен для двухпозиционного управления клапанами AB-QM/AQT/AQF (Ду = 10–32 мм) и VZ, VZL.
Привод может быть использован для управления подачей горячей или холодной воды в фенкойлы, а также в небольшие вентиляционные установки.
Привод поставляется с заводской настройкой положения штока — шток полностью поднятвверх.
— нормально закрытый для AB-QM/AQT/AQF;
— нормально открытый для VZ и VZL.
Основные харакеристики:
• двухпозиционное регулирование (3 провода);
• встроенные концевые моментные выключатели , прекращающие его работу при возникновении перегрузок;
• монтаж без инструментов;
• низкий уровень шума;
• в комплекте с электроприводом поставляется кабель 1,5 м.
Программа производства двухпозиционных редукторных электроприводов включает: AMI 140 арт. 082H8048 и AMI 140 арт. 082H8049
Габаритные размеры Danfoss AMI
Технические характеристики
Питающее напряжение | 24 В или 230 В перем. ток, от +10 до -15% |
Потребляемая мощность, ВА | 1 — 24 В перем. тока; 8 — 230 В перем. тока |
Частота тока, Гц | 50 / 60 |
Развиваемое усилие, Н | 200 |
Максимальный ход штока, мм | 5,5 |
Время перемещения штока на 1 мм, с | 12 |
Максимальная температура теплоносителя, °C | 130 |
Рабочая температура окружающей среды, °C | 0 до +55 |
Температура транспортировки и хранения, °C | - 40 до +70 |
Класс защиты | IP42 |
Масса, кг | 0,3 кг |
Рекомендации по монтажу
Привод должен быть установлен в горизонтальном положении или вертикальном, приводом вверх. К корпусу клапана привод крепится монтажным кольцом, которое не требует инструмента для монтажа. Кольцо затягивается рукой. До проведения электрического монтажа рекомендуется закончить механический монтаж. Каждый привод поставляется с кабелем для подключения контроллера.

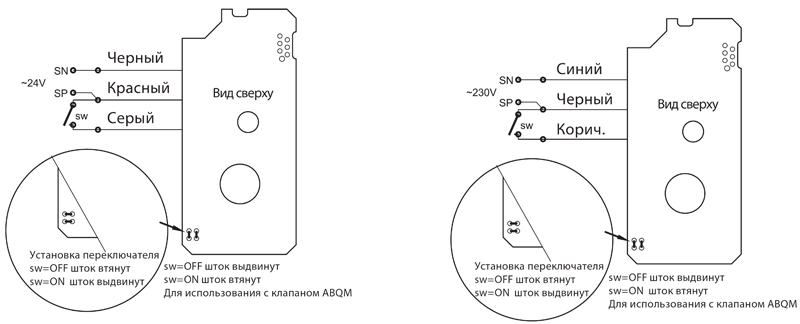

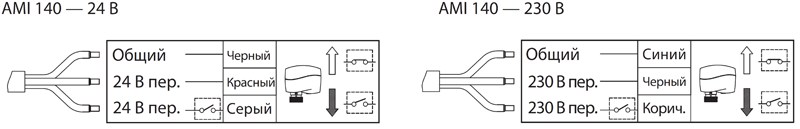

Схема электрических подключений Danfoss AMI
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

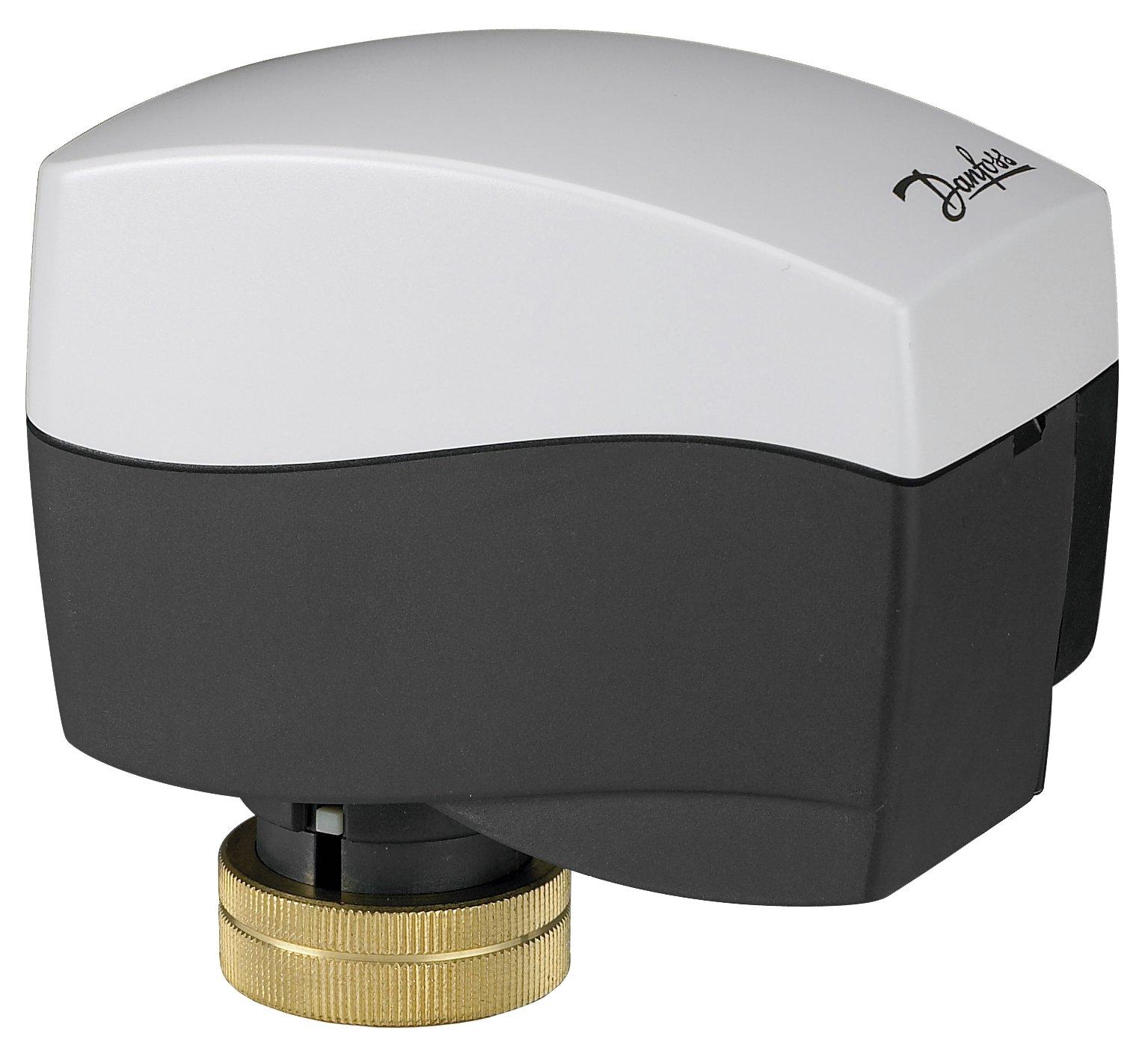

Электропривод Danfoss AMI 140 24В, артикул: 082H8048 | Стоимость: 168,42 104,4204 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|
Электропривод Danfoss AMI 140 220В, артикул: 082H8049 | Стоимость: 168,42 104,4204 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель |
