Трехпозиционные редукторные электроприводы с аналоговым управлением Danfoss AME
Электроприводы AME 110 NL и AME 120 NL предназначены для работы с комбинированным регулирующим клапаном AQT/AQF Ду = 10–32 мм, управляющим подачей тепло и холодоносителя в фэнкойлы или небольшие вентиляционные установки.
Основные характеристики:
• автоматически ограничивают крайнее верхнее положение штока;
• управляются аналоговым сигналом;
• имеют нижний концевой моментный выключатель, защищающий привод и клапан от перегрузок;
• не требуют использования каких-либо инструментов для монтажа, а также ремонта в течение всего срока эксплуатации;
• низкий уровень шума;
• наличие функции самонастройки под конечные положения штока клапана;
• в комплект поставки входит кабель длиной 1,5 м.
Программа производства трехпозиционных редукторных электроприводов включает: AME 110 NL арт. 082H8057 и AME 120 NL арт. 082H8059

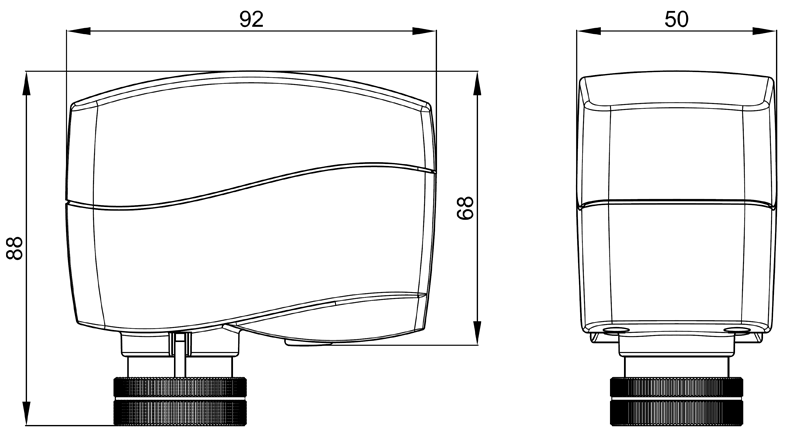

Габаритные размеры Danfoss AME
Технические характеристики
Тип привода | AME 110 NL | AME 120 NL |
|---|---|---|
Питающее напряжение | 24 В пер. тока, от +10 до -15 % | 24 В пер. тока, от +10 до -15 % |
Потребляемая мощность, ВА | 2 | 2 |
Частота тока, Гц | 50/60 | 50/60 |
Развиваемое усилие, Н | 130 | 130 |
Максимальный ход штока, мм | 5 | 5 |
Время перемещения штока на 1 мм, с | 24 | 12 |
Максимальная температура теплоносителя, °C | 120 | 120 |
Температура окружающей среды, °C | От 0 до 55 | От 0 до 55 |
Температура транспортировки и хранения, °C | От -40 до +70 | От -40 до +70 |
Класс защиты | IP42 | IP42 |
Масса, кг | 0,3 | 0,3 |

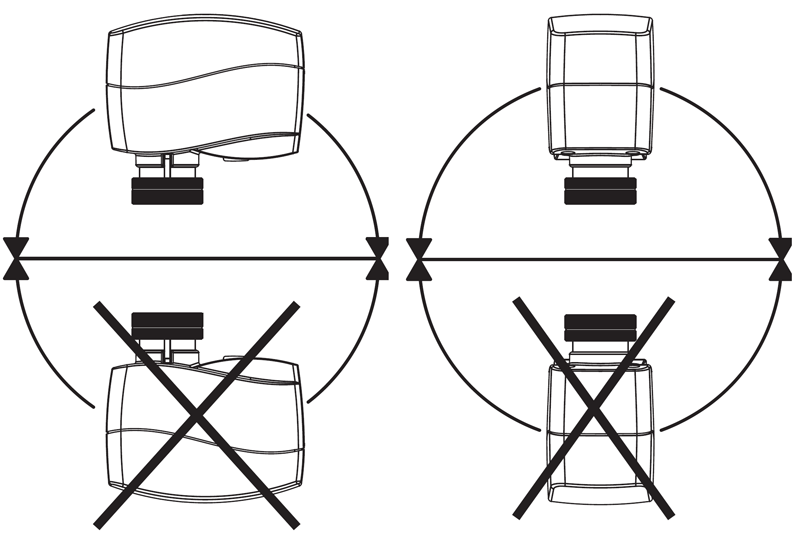

Рекомендации по монтажу
Привод должен быть установлен в горизонтальном положении или вертикальном, приводом вверх. К корпусу клапана привод крепится монтажным кольцом, которое не требует инструмента для монтажа. Кольцо затягивается рукой. До проведения электрического монтажа рекомендуется закончить механический монтаж. Каждый привод поставляется с кабелем для подключения контроллера.
Схема электрических подключений Danfoss AME
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

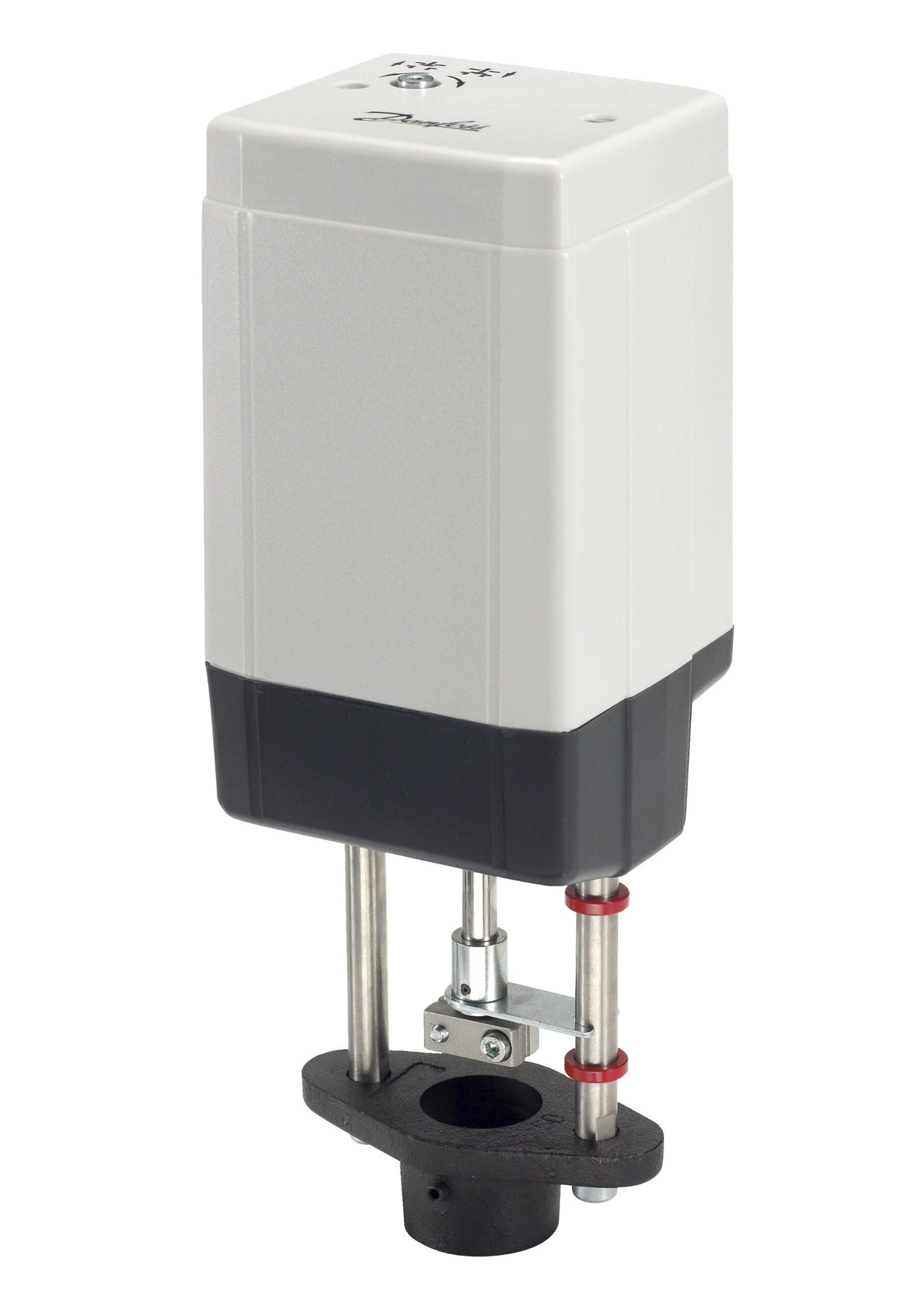

Электропривод Danfoss AME 55 QM, артикул: 082H3078 | Стоимость: 1201,34 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|

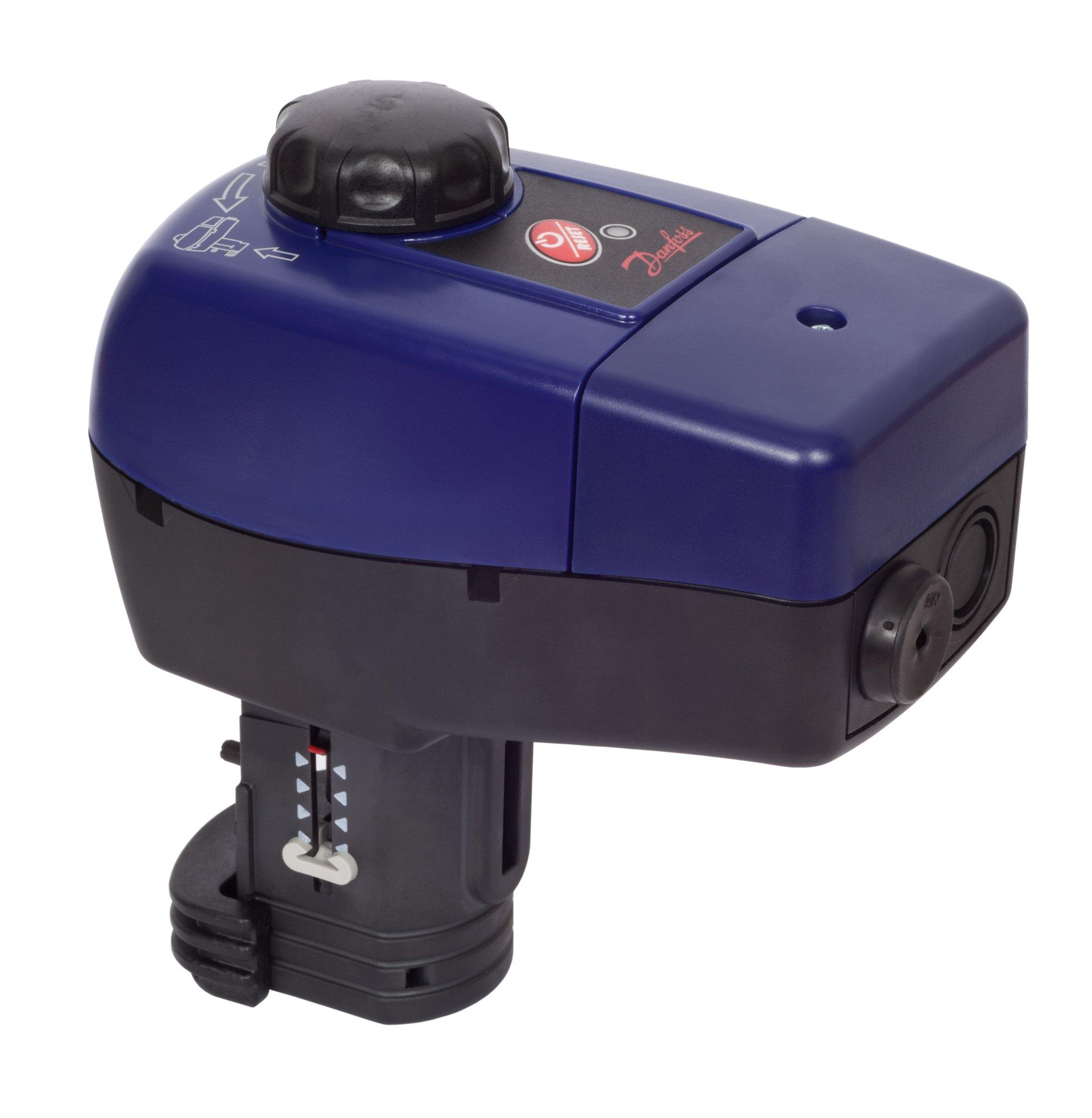

Электропривод Danfoss AME 435 QM, артикул: 082H0171 | Стоимость: 700,47 434,2914 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|

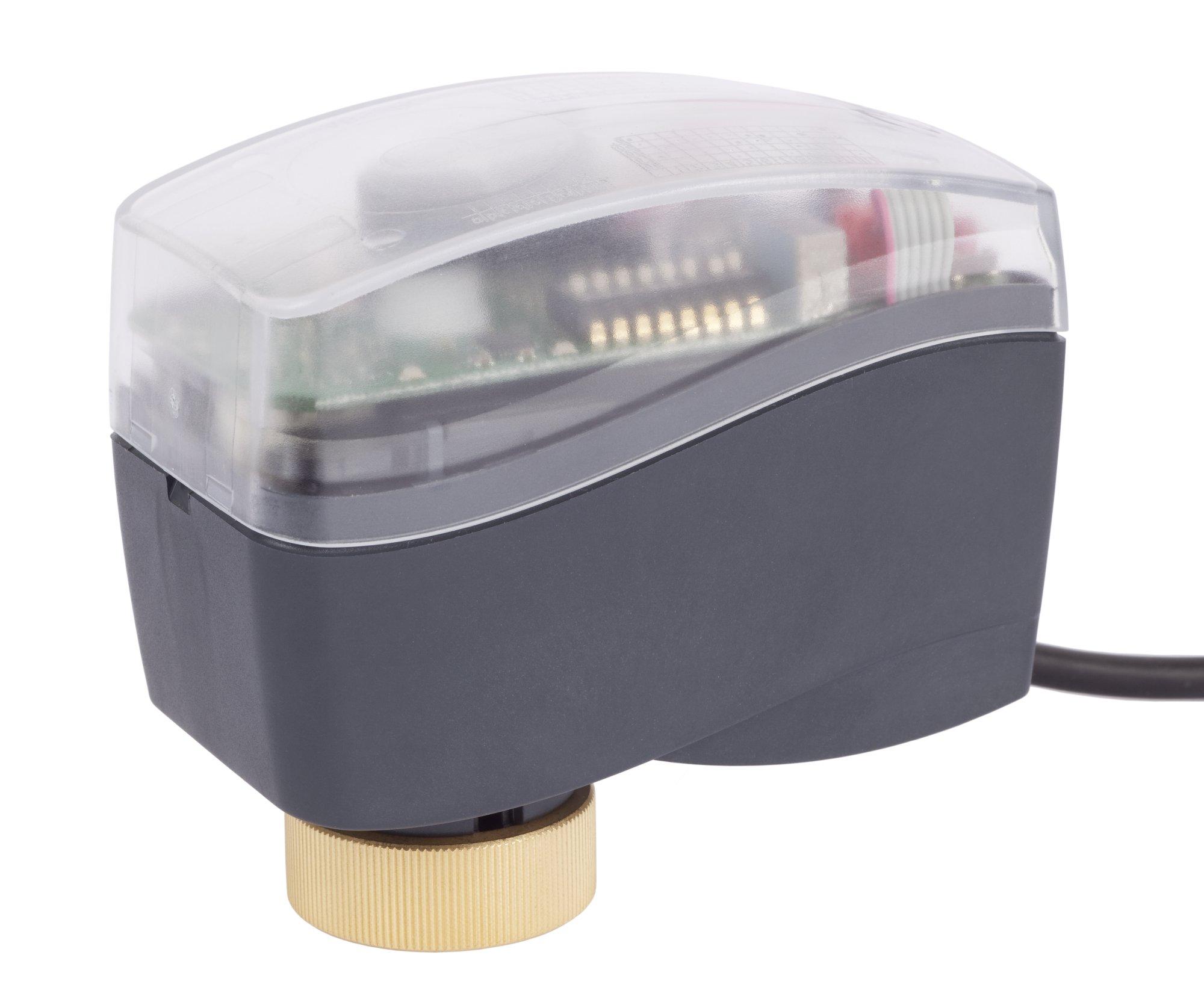

Электропривод Danfoss AME 120 NL, артикул: 082H8059 | Стоимость: 247,38 153,3756 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|

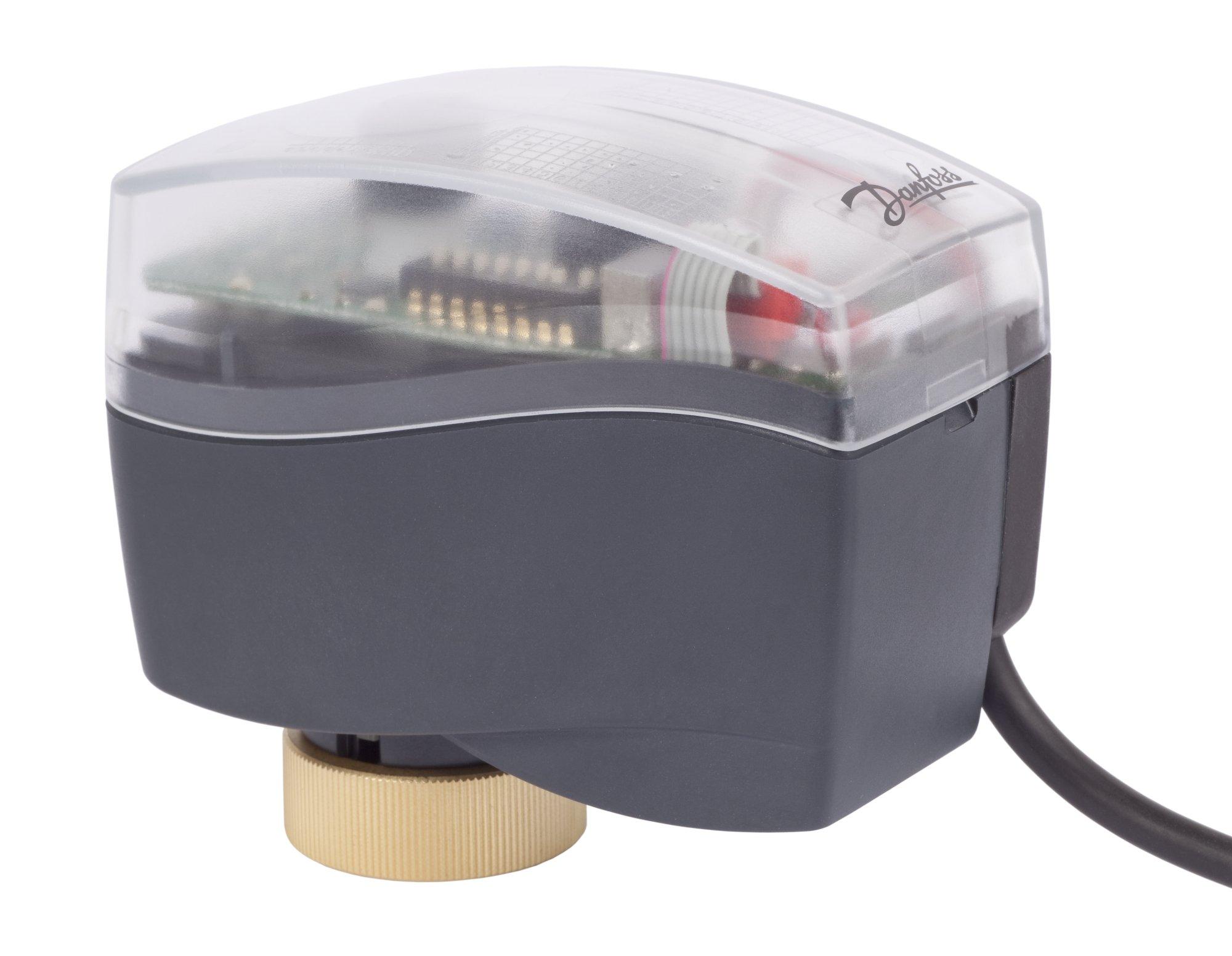

Электропривод Danfoss AME 110 NL, артикул: 082H8057 | Стоимость: 247,38 153,3756 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель |
