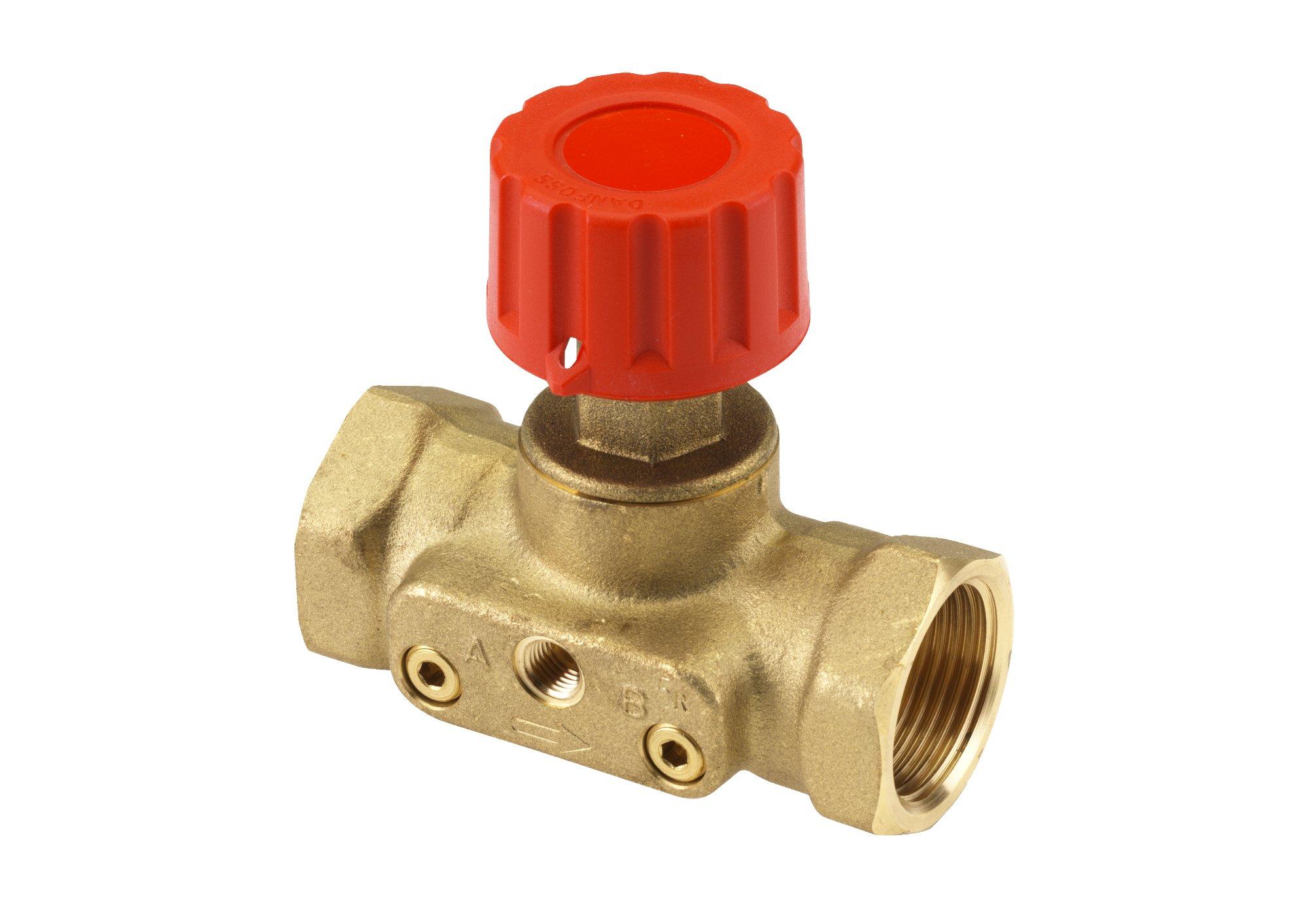

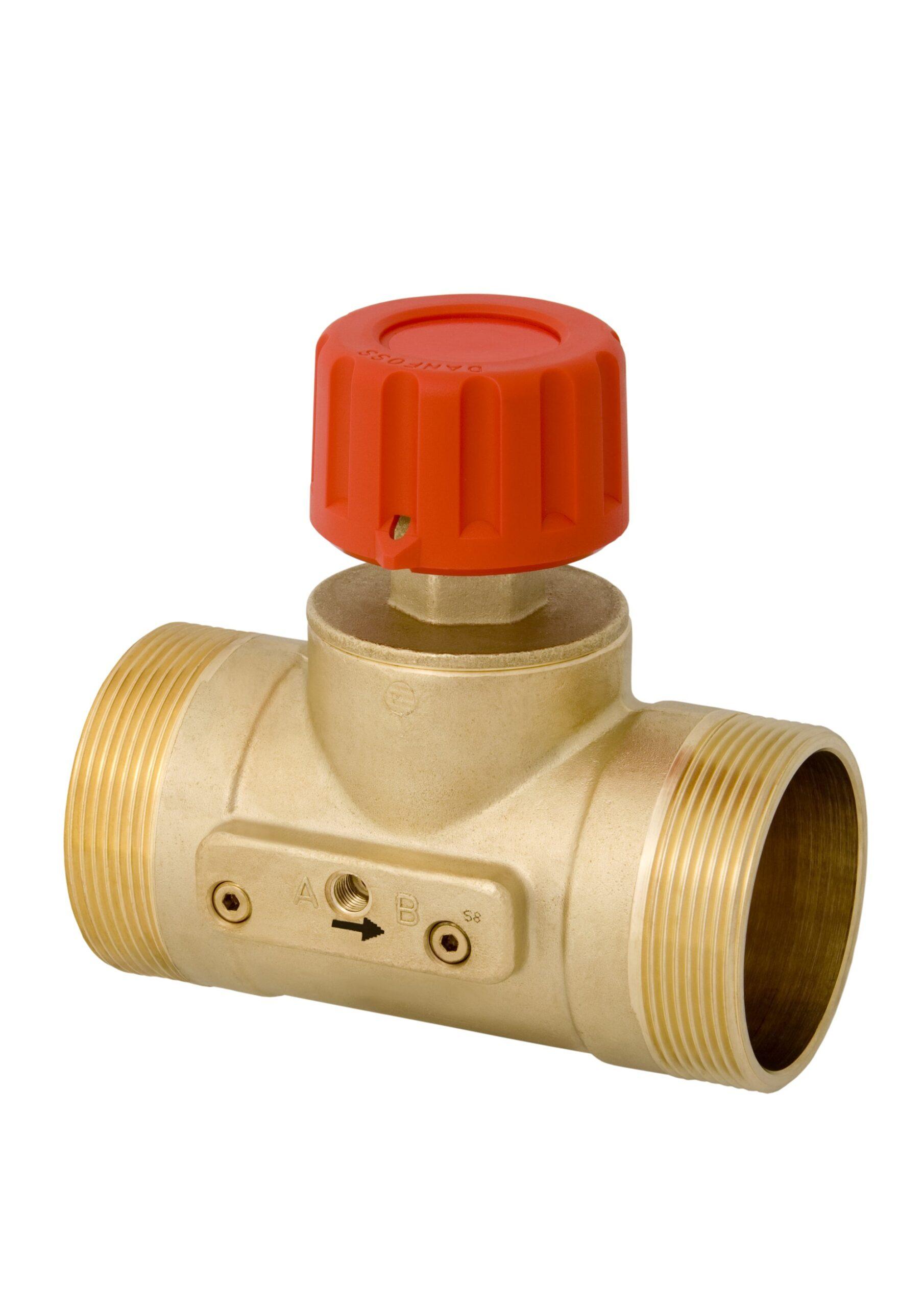

Ручные запорные клапаны Danfoss CDT

Клапаны-партнеры CDT рекомендуется применять совместно с автоматическими балансировочными клапанами APT для контроля и поддержания постоянного перепада давлений в обслуживаемых стояках или ветках систем отопления, тепло- и холодоснабжения.

Клапан CDT не оснащен устройством настройки и может быть использован только в качестве запорной арматуры и для присоединения импульсной трубки к подающему трубопроводу системы. CDT может быть доукомплектован измерительными ниппелями (заказываются отдельно). Установку измерительных ниппелей на клапан CDT рекомендуется производить до его монтажа на трубопровод системы, при этом строго до заполнения системы водой!

Примеры применения балансировочных клапанов Danfoss CDT

Существует две схемы подключения импульсной трубки к клапану-партнеру.

Сопротивление клапана-партнера не учитывается в настройке регулятора APT. Применяется в том случае, когда ограничение расчетного расхода возможно на приборах внутри стояка (например, на радиаторах установлены клапаны с преднастройкой типа RTR-N). Для данного решения вместе с регуляторами APT DN = 15–50 мм следует использовать клапаны CDT или ASV-BD (на ASV-BD должен быть открыт синий измерительный ниппель).

Сопротивление клапана-партнера учитывается в настройке регулятора APT. Применяется при необходимости ограничения максимального расхода на стояке, или когда на приборах внутри стояка клапаны не имеют предварительной настройки пропускной способности (преднастройки). В этом случае с клапанами APT DN = 15–50 мм следует применять клапаны CNT или ASV-BD (на ASV-BD должен быть открыт красный измерительный ниппель).

Схемы подключения импульсной трубки к клапану-партнеру. а — настройка на APT принимается равной ΔРr — сопротивлению стояка. Клапан партнер находится вне зоны регулирования; б — настройка на APT принимается равной ΔРo — сопротивлению стояка и клапана партнера. Клапан партнер находится в зоне регулирования.

Совместное применение регуляторов APT с клапаном-партнером ASV-BD позволяет производить оба варианта подключения импульсной трубки. При присоединении трубки к синему ниппелю (открыт при поставке с завода-изготовителя) ASV-BD не входит в регулируемый участок (см. рис. а). С его помощью возможно только измерение расхода. Для использования клапана ASV-BD внутри регулируемого кольца необходимо открыть ниппель «на входе» в клапан (красный). Это позволит выполнять измерение и ограничение расхода (см. рис. б). Такие действия на клапане ASV-BD возможны в любое время без остановки циркуляции и дренажа системы.

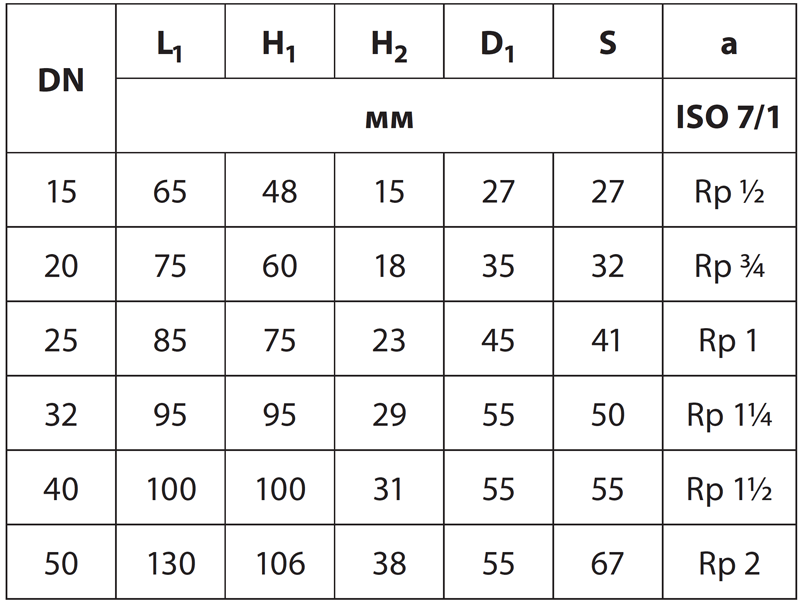

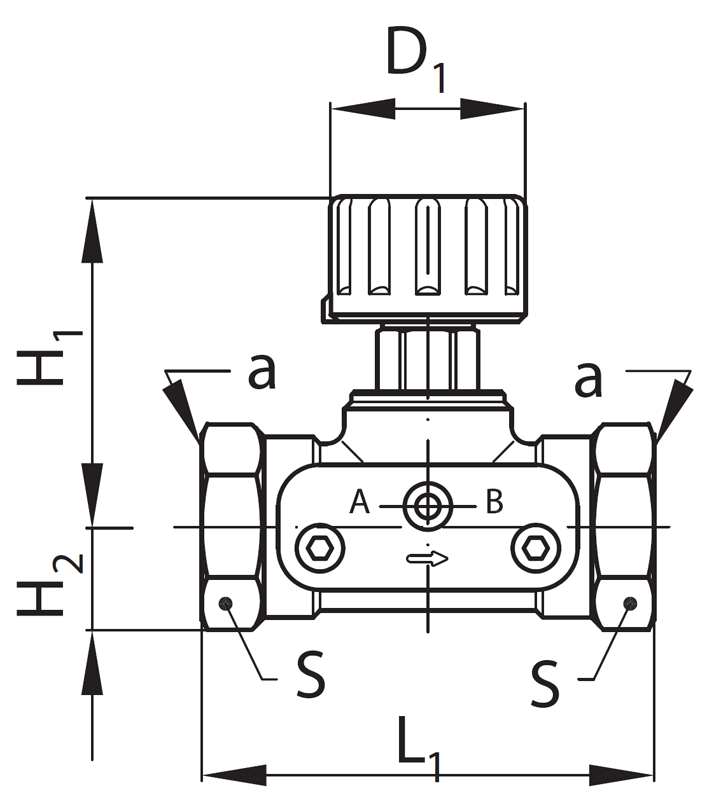

Габаритные и присоединительные размеры

Технические характеристики

Тип

CDT

Номинальный диаметр

15–50

Макс. рабочее давление PN, бар

16

Испытательное давление Ри , бар

25

Перепад давлений на клапане, кПа

3–150

Протечка при перекрытии

Протечка по классу D ISO 5208

Рабочая температура, °С

–20…120

Температура транспортировки и хранения, °С

–40…70

Корпус клапана

Латунь

Золотник

Латунь

Мембрана и уплотнения

EPDM

Принципиальные схемы установки

Клапаны Danfoss CDT применяются в системах отопления для поддержания постоянного перепада давления на стояках или горизонтальных ветках. Для ограничения и расхода через отдельные радиаторы клапаны термостатических регуляторов должны быть оснащены устройством предварительной настройки, и на стояке должен поддерживаться постоянный перепад давления.

Устройство балансировочных клапанов Danfoss CDT

1. Рукоятка
2. Шпиндель
3. Кольцевые уплотнения
4. Конус клапана
5. Седло
6. Корпус клапана
