Регуляторы перепада давлений Danfoss ASV-P
Автоматические балансировочные клапаны Danfoss серии ASV — регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
С использованием регуляторов ASV отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах ее работы позволяет повысить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы. Совместное применение регуляторов перепада давлений ASV и клапанов радиаторных терморегуляторов с устройством монтажной настройки в системе отопления либо регулирующих клапанов в сочетании с ручными балансировочными клапанами в обвязках вентиляционных установок обеспечивает ограничение расхода тепло- или холодоносителя через теплоиспользующие аппараты (отопительные приборы, калориферы и др.) в пределах расчетных величин.
Такое ограничение расхода исключает недостаточное поступление энергоносителя к удаленным потребителям и его перерасход у ближайших, а также позволяет оптимизировать работу циркуляционных насосов. Стабилизация перепада давлений в трубопроводной системе обеспечивает оптимальные условия работы регулирующих клапанов и управляющей автоматики, что отражается в более точном регулировании температуры. Ограничение перепада давлений в пределах допустимой величины для различных устройств, например для радиаторных терморегуляторов, исключает шумообразование при их работе.
Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводных систем, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов расчета трубопроводов и специальных наладочных работ.
Примеры применения балансировочных клапанов Danfoss ASV-P

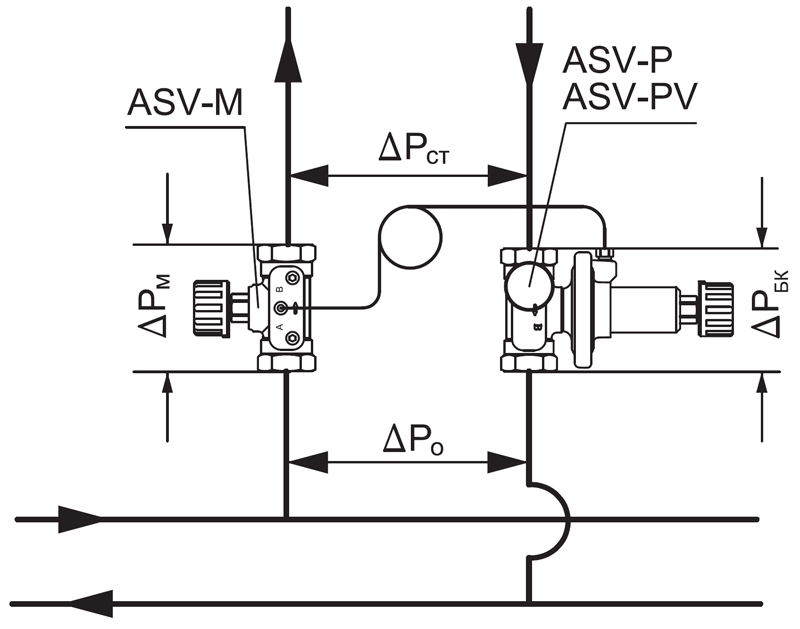

Существует две схемы подключения импульсной трубки к клапану-партнеру.
Сопротивление клапана-партнера не учитывается в настройке регулятора ASV-P. Применяется в том случае, когда ограничение расчетного расхода возможно на приборах внутри стояка (например, на радиаторах установлены клапаны с преднастройкой типа RA-N). Для данного решения вместе с регуляторами ASV-P DN = 15–50 мм следует использовать клапаны ASV-M, а вместе с клапанами Ду = 65–100 мм — клапаны MSV-F2. При этом импульсная трубка присоединяется к отверстию во фланце после клапана.
Сопротивление клапана-партнера учитывается в настройке регулятора ASV-P. Применяется при необходимости ограничения максимального расхода на стояке, или
когда на приборах внутри стояка клапаны не имеют предварительной настройки пропускной способности (преднастройки). В этом случае с клапанами ASV-P Ду = 15–50 мм следует применять клапаны ASV-I или ASV-BD, а с ASV-P Ду = 65–100 мм — клапан MSV-F2. При этом импульсную трубку необходимо вкручивать в отверстие во фланце входного патрубка. Совместное применение регуляторов ASV-P с клапаном-партнером ASV-BD позволяет производить оба варианта подключения импульсной трубки. При присоединении трубки к синему ниппелю (открыт при поставке с завода-изготовителя) ASV-BD не входит в регулируемый участок. С его помощью возможно только измерение расхода. Для использования клапана ASV-BD внутри регулируемого кольца необходимо открыть ниппель «на входе» в клапан (красный). Это позволит выполнять измерение и ограничение расхода. Такие действия на клапане ASV-BD возможны в любой момент времени без остановки циркуляции и дренажа системы.
Настройка ASV-P = ΔPст
Настройка ASV-P = ΔPст + ΔPi
Установка клапанов ASV позволяет разделить трубопроводную систему на независимые по давлению зоны и осуществить поэтапный их пуск в эксплуатацию. Также можно легко изменить конфигурацию системы без проведения гидравлической увязки старой и новой ее частей.
Балансировочные клапаны серии ASV могут выполнять несколько функций:
• поддерживать постоянный перепад давлений;
• ограничивать расход;
• перекрывать трубопровод;
• сливать из него тепло- или холодоноситель;
• обеспечивать процесс измерения расхода, перепада давлений и температуры с помощью специальных приборов.

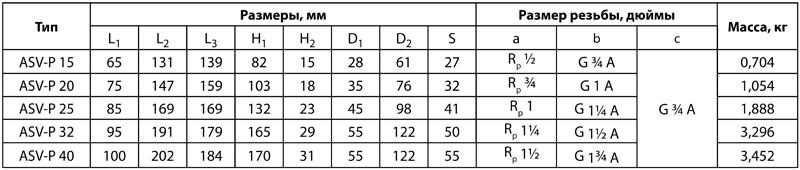

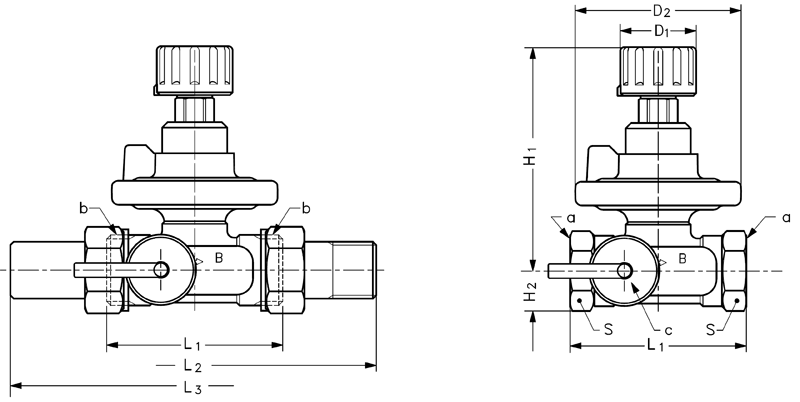

Габаритные и присоединительные размеры
Технические характеристики
Условный проход Ду , мм | 15–40 |
Условное давление Py, бар | 16 (PN 16) |
Испытательное давление Ри, бар | 25 |
Рекомендуемый перепад | 10–150 кПа |
Температура среды Т, °C | –10…120 |
Корпус клапана | Латунь |
Конус клапана | DZR-латунь |
Мембрана и кольцевые уплотнения | EPDM |
Пружина | Нержавеющая сталь |
Принципиальные схемы установки
Клапаны Danfoss ASV-P и ASV-M на стояках вертикальной двухтрубной системы отопления
Устройство балансировочных клапанов Danfoss ASV-P
1 — рукоятка;
2 — запорный шпиндель;
3 — кольцевые уплотнения;
4 — пружина;
5 — штуцер для импульсной
трубки;
6 — диафрагменный элемент;
7 — регулирующая диафрагма;
8 — разгруженный по
давлению конус клапана;
9 — корпус клапана.
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

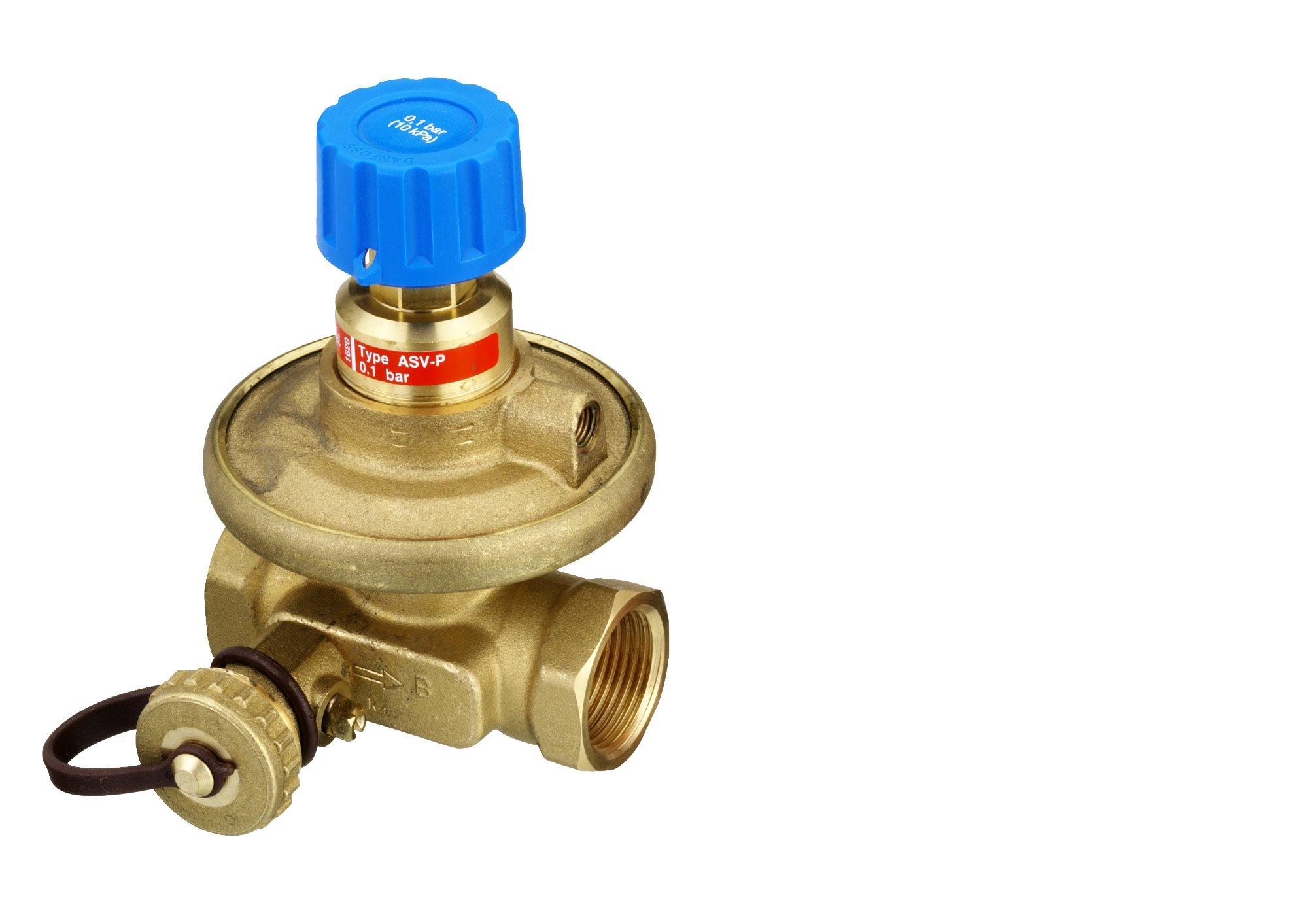

Балансировочный клапан Danfoss ASV-P DN40, артикул: 003L7625 | Стоимость: 358,09 222,0158 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|
Балансировочный клапан Danfoss ASV-P DN32, артикул: 003L7624 | Стоимость: 331,95 205,809 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|
Балансировочный клапан Danfoss ASV-P DN25, артикул: 003L7623 | Стоимость: 270,82 167,9084 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

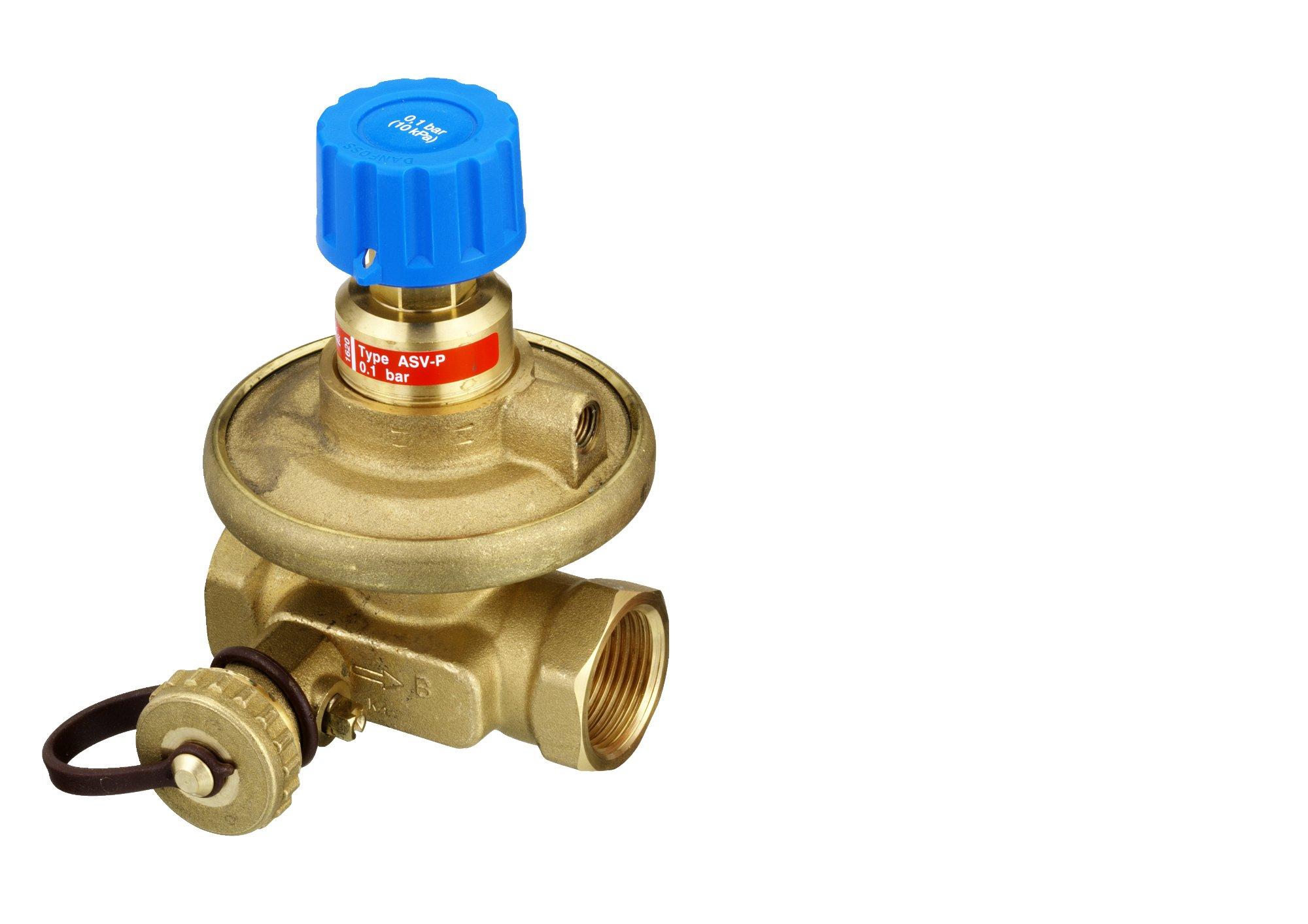

Балансировочный клапан Danfoss ASV-P DN20, артикул: 003L7622 | Стоимость: 211,79 131,3098 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

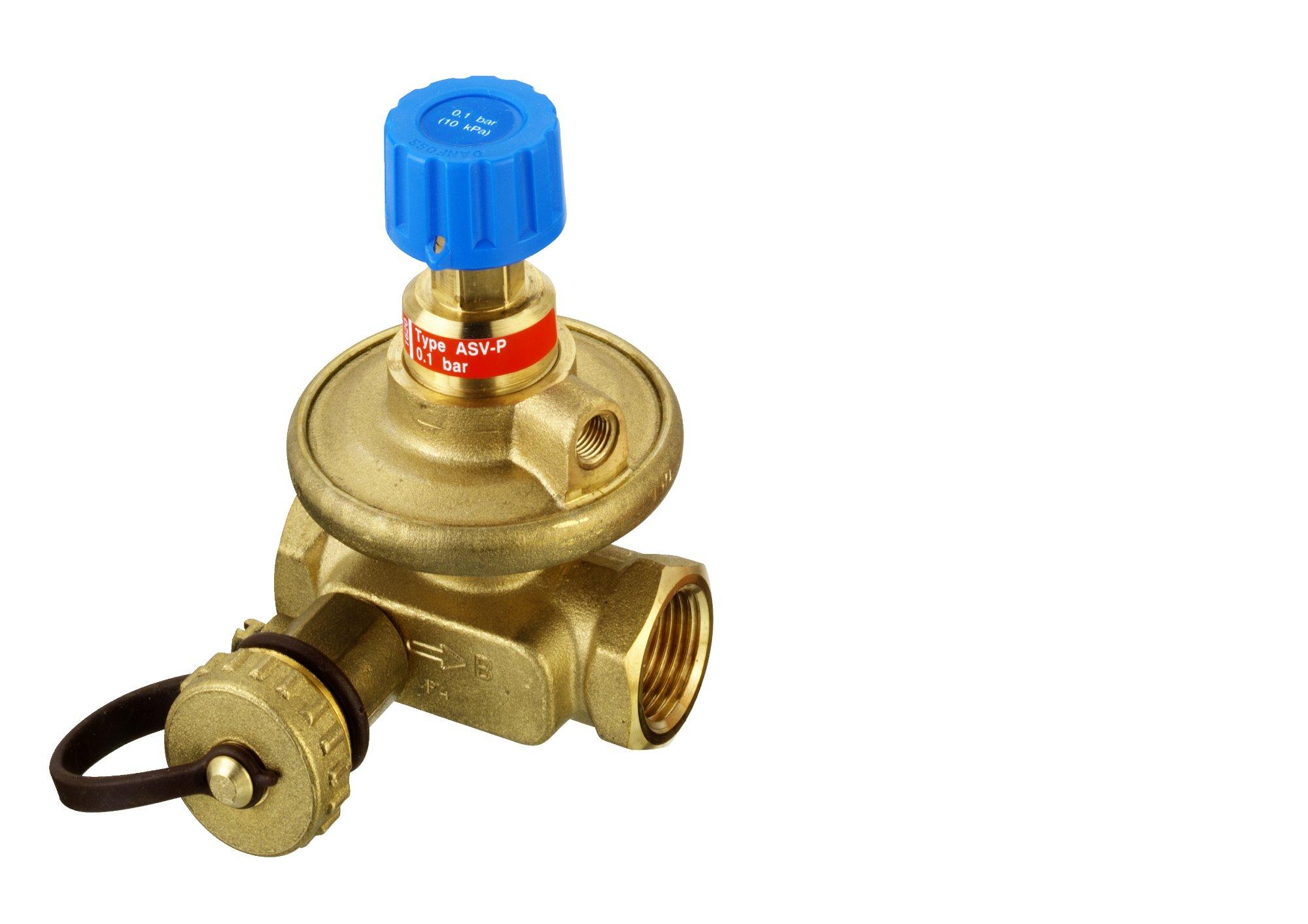

Балансировочный клапан Danfoss ASV-P DN15, артикул: 003L7621 | Стоимость: 197,37 122,3694 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней |
