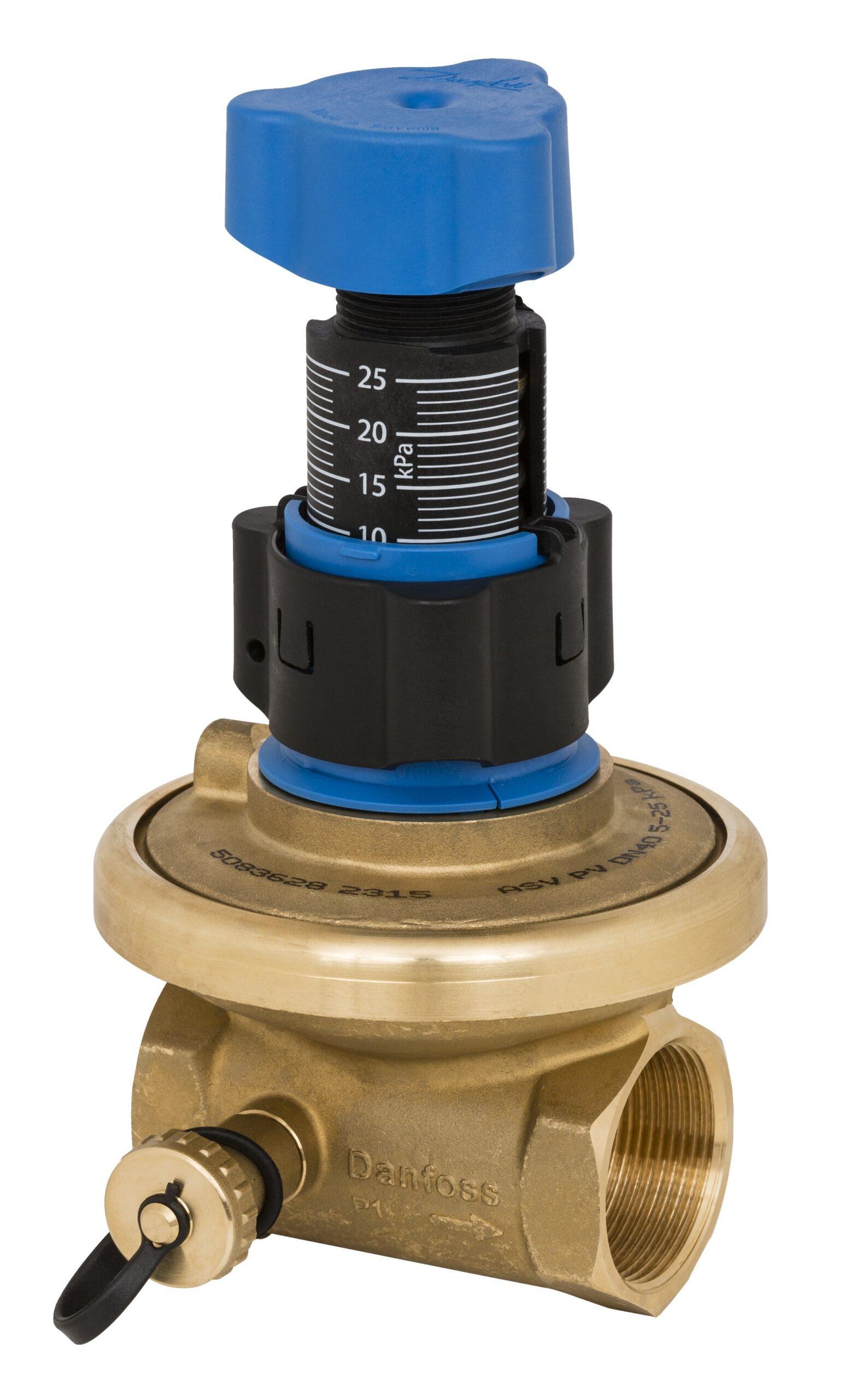

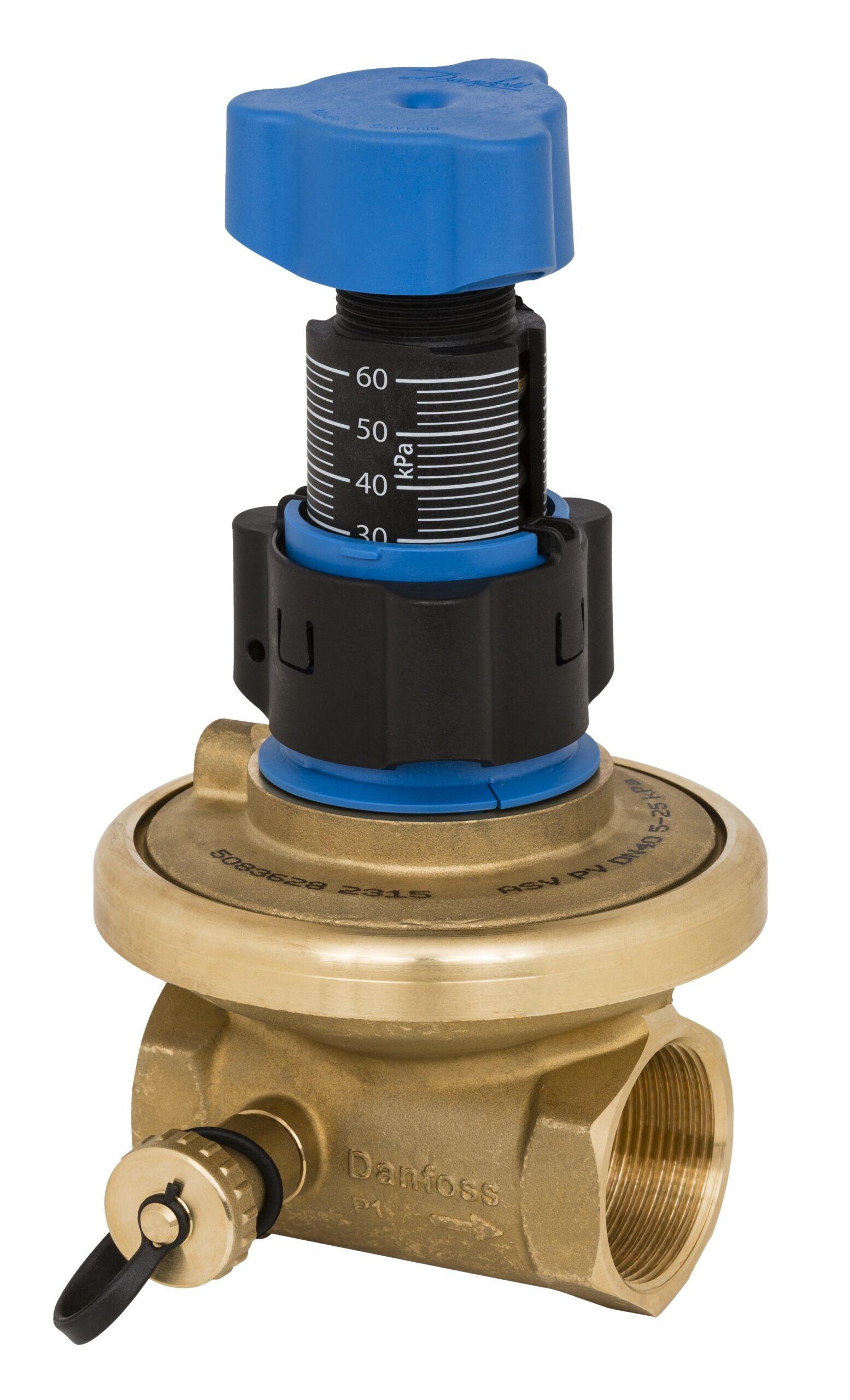

Регуляторы перепада давлений Danfoss APT

Балансировочные клапаны Danfoss APT разработаны для обеспечения точного регулирования, что достигается благодаря:
• разгруженному по давлению золотнику;
• мембранному блоку, разработанному индивидуально для каждого клапана;
• точной линейной шкале настройки, которая облегчает наладку клапана;
• минимальному перепаду давлений на клапане 10 кПа, который позволяет использовать менее мощные насосы.

Клапаны APT применяются совместно с клапаном-партнером. Клапан APT устанавливается на обратном трубопроводе системы. Клапан-партнер устанавливается на подающем трубопроводе системы. Оба клапана соединяются с помощью импульсной трубки.

Для ограничения расхода через радиаторы системы отопления следует применять термостатические клапаны с возможностью преднастройки, при применении данного решения совместно с клапанами APT достигается оптимальное распределение тепла в здании. Регулятор перепада по умолчанию настроен на поддержание перепада давлений 10 кПа, подходящего для работы систем отопления. Настройка регулятора может быть легко изменена для достижения оптимального перепада давления в конкретной системе.
Клапаны APT обладают такими сервисными функциями, как:
• промывка;
• перекрытие;
• слив.
Функция перекрытия отделена от функции преднастройки.



Примеры применения балансировочных клапанов Danfoss APT

Существует две схемы подключения импульсной трубки к клапану-партнеру.

Сопротивление клапана-партнера не учитывается в настройке регулятора APT. Применяется в том случае, когда ограничение расчетного расхода возможно на приборах внутри стояка (например, на радиаторах установлены клапаны с преднастройкой типа RTR-N). Для данного решения вместе с регуляторами APT DN = 15–50 мм следует использовать клапаны CDT или ASV-BD (на ASV-BD должен быть открыт синий измерительный ниппель).

Сопротивление клапана-партнера учитывается в настройке регулятора APT. Применяется при необходимости ограничения максимального расхода на стояке, или когда на приборах внутри стояка клапаны не имеют предварительной настройки пропускной способности (преднастройки). В этом случае с клапанами APT DN = 15–50 мм следует применять клапаны CNT или ASV-BD (на ASV-BD должен быть открыт красный измерительный ниппель).

Схемы подключения импульсной трубки к клапану-партнеру. а — настройка на APT принимается равной ΔРr — сопротивлению стояка. Клапан партнер находится вне зоны регулирования; б — настройка на APT принимается равной ΔРo — сопротивлению стояка и клапана партнера. Клапан партнер находится в зоне регулирования.

Совместное применение регуляторов APT с клапаном-партнером ASV-BD позволяет производить оба варианта подключения импульсной трубки. При присоединении трубки к синему ниппелю (открыт при поставке с завода-изготовителя) ASV-BD не входит в регулируемый участок (см. рис. а). С его помощью возможно только измерение расхода. Для использования клапана ASV-BD внутри регулируемого кольца необходимо открыть ниппель «на входе» в клапан (красный). Это позволит выполнять измерение и ограничение расхода (см. рис. б). Такие действия на клапане ASV-BD возможны в любое время без остановки циркуляции и дренажа системы.

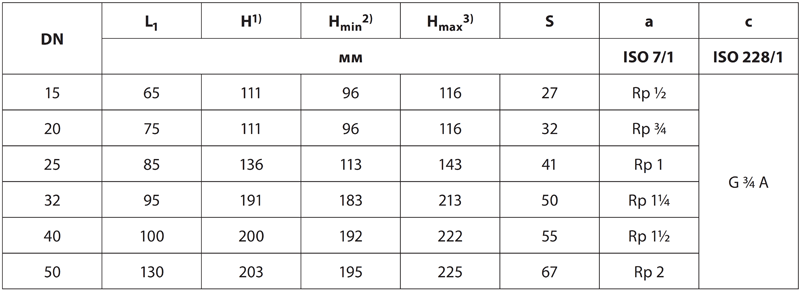

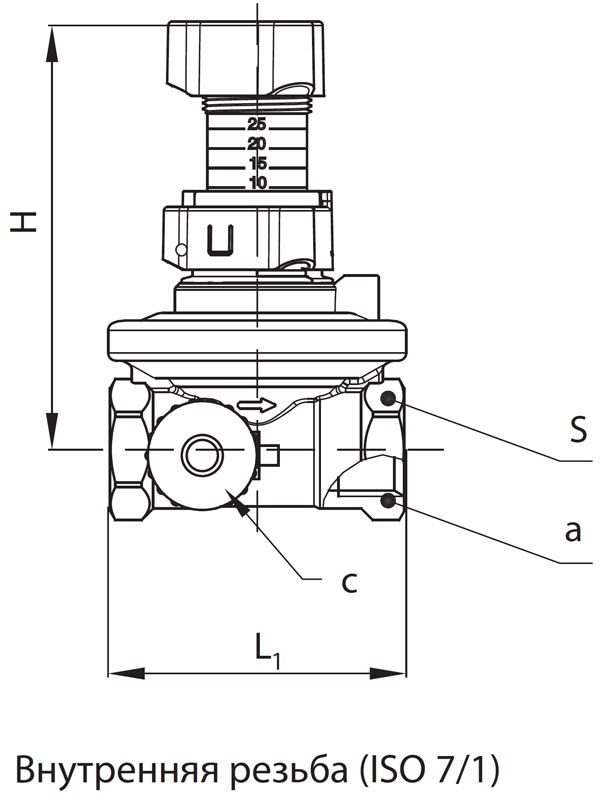

Габаритные и присоединительные размеры

1) При настройке 10 или 30 кПа.
2) При настройке 25 или 60 кПа.
3) При настройке 5 или 20 кПа.

Технические характеристики

Номинальный диаметр

15–50

Макс. рабочее давление PN, бар

16

Испытательное давление, бар

25

Перепад давлений на клапане, кПа

10–250

Протечка при перекрытии

Нет видимой
протечки ISO 5208

Рабочая температура, °С

0…120

Температура транспортировки и хранения,
°С

–40…70

Корпус клапана

Латунь

Золотник

DZR Латунь

Пружина

Сталь

Принципиальные схемы установки

Клапаны Danfoss APT применяются в системах отопления для поддержания постоянного перепада давления на стояках или горизонтальных ветках. Для ограничения и расхода через отдельные радиаторы клапаны термостатических регуляторов должны быть оснащены устройством предварительной настройки, и на стояке должен поддерживаться постоянный перепад давления.

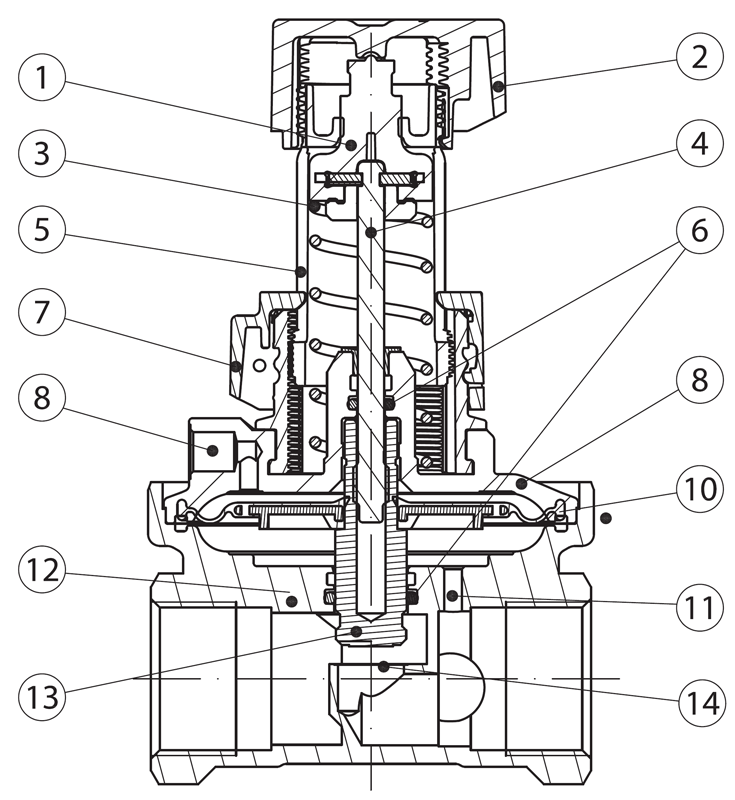

Устройство балансировочных клапанов Danfoss APT

1. Направляющая пружины
2. Запорная рукоятка
3. Пружина
4. Шток регулятора перепада давления
5. Шкала настройки
6. Кольцевое уплотнение
7. Настроечная рукоятка
8. Точка подключения импульсной трубки
9. Крышка мембранного блока
10. Мембрана
11. Внутренний канал передачи импульса
12. Корпус клапана
13. Конус клапана, разгруженный по давлению
14. Седло

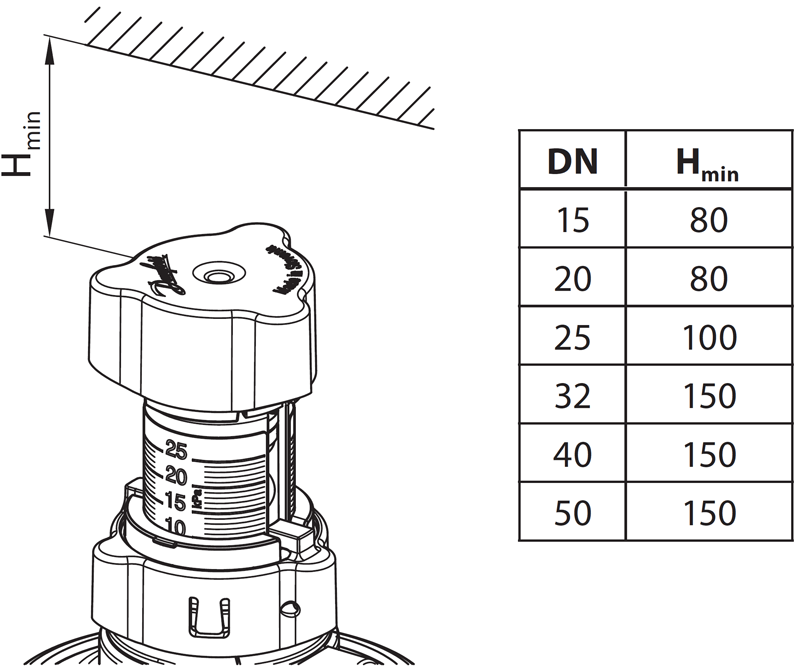

Монтажная высота

Для упрощения монтажа высота клапана может быть уменьшена. Для этого снимается синяя запорная рукоятка, а на клапане выставляется максимальное значение настройки. Измерение перепада давления может быть использовано для оптимизации работы насоса. Измерения должны производиться на последнем стояке системы при полной нагрузке. Напор насоса может быть снижен до минимального значения, требуемого для работы основного циркуляционного кольца.
