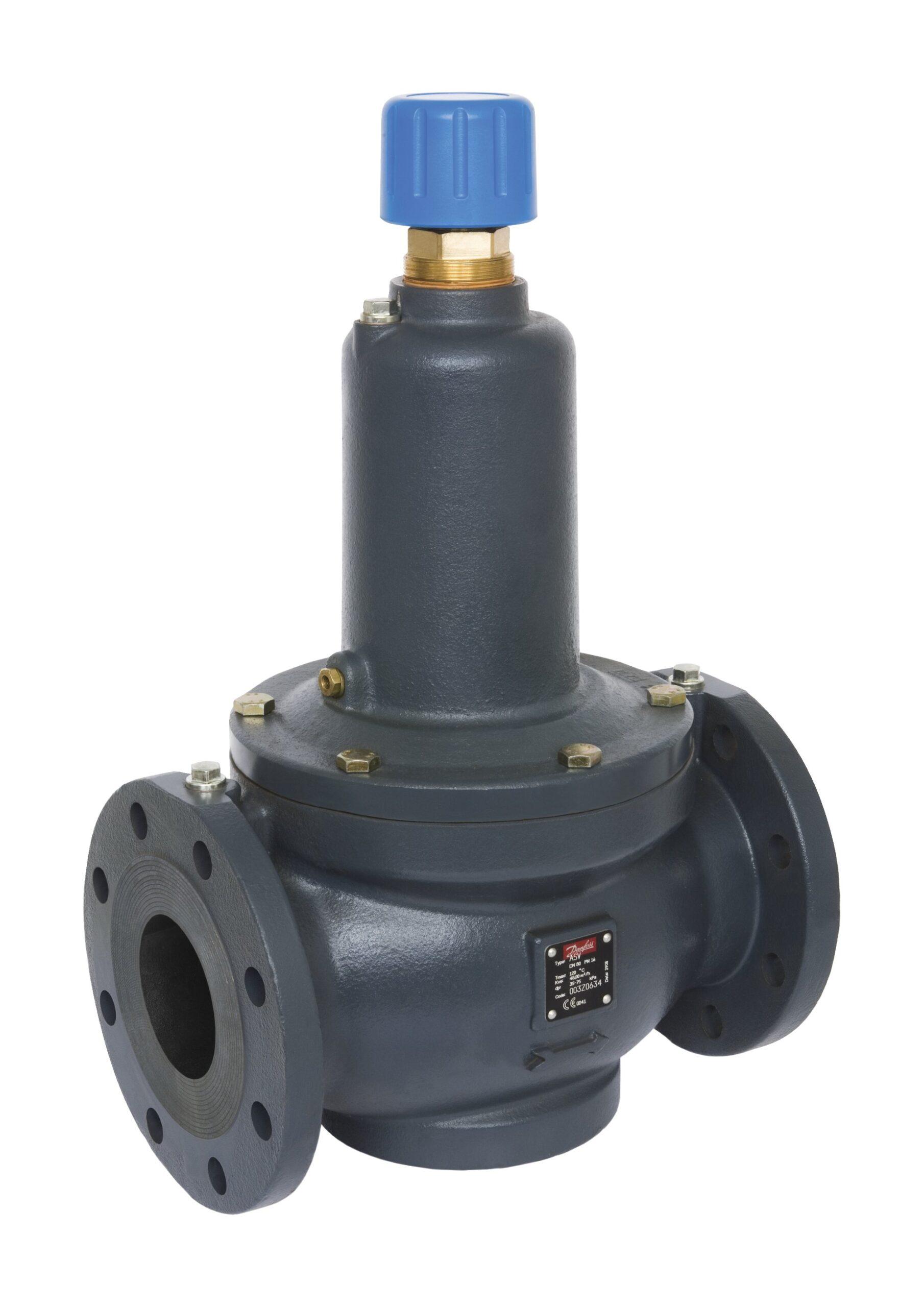

Регуляторы перепада давлений Danfoss APF

Автоматические балансировочные клапаны Danfoss серии APF — регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения.
Клапаны APF поддерживают оптимальный перепад давлений и на регулирующих клапанах и как результат обеспечивают требуемый расход через ветки или стояки системы отопления или охлаждения.
С использованием регуляторов APF отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах ее работы позволяет повысить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.
Совместное применение клапанов APF и клапанов радиаторных терморегуляторов с устройством преднастройки в системе отопления либо регулирующих клапанов в сочетании с ручными балансировочными клапанами в обвязках вентиляционных установок обеспечивает ограничение расхода тепло- или холодоносителя через теплоиспользующие аппараты (отопительные приборы, калориферы и др.) в пределах расчетных величин.
Такое ограничение расхода исключает недостаточное поступление энергоносителя к удаленным потребителям и его перерасход у ближайших, а также позволяет оптимизировать работу циркуляционных насосов. Ограничение перепада давлений в пределах допустимой величины для регулирующих клапанов или радиаторных терморегуляторов исключает шумообразование при их работе и отражается в более точном регулировании температуры. Гидравлическая балансировка взаимосвязанных циркуляционных колец трубопроводных систем, на которых установлены автоматические балансировочные клапаны, осуществляется в автоматическом режиме без использования трудоемких методов расчета трубопроводов и специальных наладочных работ.

Примеры применения балансировочных клапанов Danfoss APF

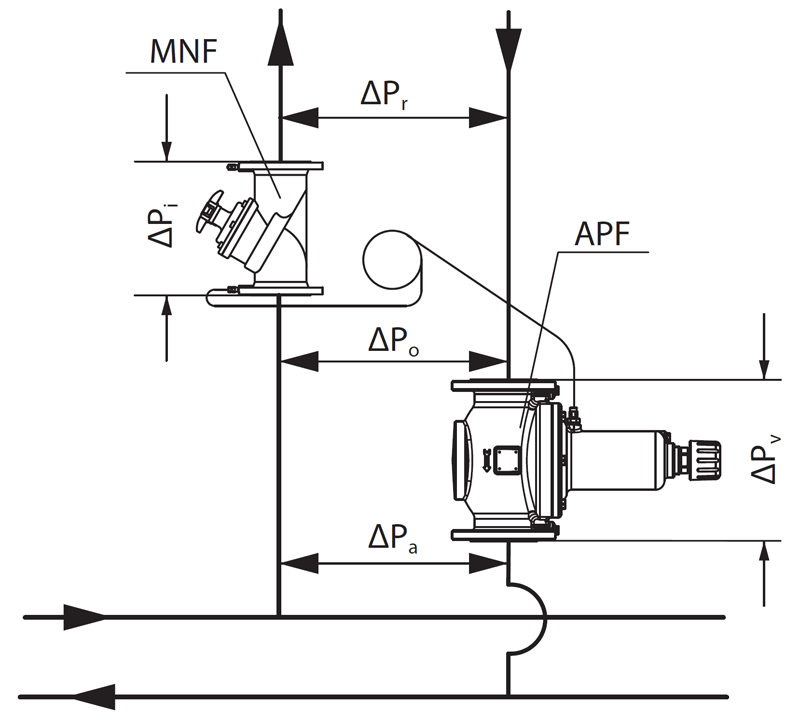

Существует две схемы подключения импульсной трубки к клапану-партнеру.

Сопротивление клапана-партнера не учитывается в настройке регулятора APF. Применяется в том случае, когда ограничение расчетного расхода возможно на приборах внутри стояка с помощью ручных балансировочных клапанов или радиаторных клапанов с преднастройкой. При этом импульсная трубка от APF присоединяется к отверстию во фланце после клапана MNF.

Сопротивление клапана-партнера учитывается в настройке регулятора APF. Применяется при необходимости ограничения максимального расхода на стояке, или когда на приборах внутри стояка клапаны не имеют предварительной настройки. При этом импульсную трубку необходимо вкручивать в отверстие во фланце входного патрубка клапана MNF.

Настройка APF = ΔPr

Настройка APF = ΔPr + ΔPi

Установка клапанов APF позволяет разделить трубопроводную систему на независимые по давлению зоны и осуществить поэтапный их пуск в эксплуатацию. Также можно легко изменить конфигурацию системы без проведения гидравлической увязки старой и новой ее частей. APF может быть настроен на поддержание требуемого перепада давлений в диапазонах:
• от 5 до 25 кПа (двухтрубные системы водяного отопления);
• от 20 до 40 кПа (двухтрубные стояки систем водяного отопления зданий повышенной этажности; отдельные ветви систем холодоснабжения фэнкойлов; системы внутрипольного отопления);
• от 35 до 75 и от 60 до 100 кПа (ветви систем тепло- или холодоснабжения вентиляционных установок или центральных кондиционеров).
Применение клапанов APF позволяет оптимизировать работу насоса с частотным регулированием при сохранении высокого авторитета регулирующих клапанов.
Балансировочные клапаны APF гарантируют высокое качество регулирования с помощью:
• разгруженного по давлению конуса золотника;
• мембран, разработанных для каждого размера клапана;
• настроечной пружины с линейной характеристикой настройки на требуемый перепад давлений.



Габаритные и присоединительные размеры

Технические характеристики

Номинальный диаметр DN, мм

65–100

Условное давление PN, бар

16 (PN 16)

Испытательное давление, бар

25

Рекомендуемый перепад давлений на клапане, кПа

10–250

Температура среды, °C

–10…120

Корпус клапана

Чугун EN-GJL-250 (GG 25)

Конус клапана

Нержавеющая сталь

Мембрана и кольцевые уплотнения

EPDM

Пружина

Нержавеющая сталь

Принципиальные схемы установки

Клапаны APF применяются в системах отопления для регулирования перепада давления в стояках и на горизонтальных ветвях. Для ограничения и расхода через отдельные радиаторы клапаны термостатических регуляторов должны быть оснащены устройством предварительной настройки, и на стояке должен поддерживаться постоянный перепад давления. Регулирование перепада давлений на стояках позволяет обеспечить высокий авторитет термостатических клапанов, точное регулирование температуры и экономию энергии.

Клапаны Danfoss APF и MNF на стояке двухтрубной системы отопления

Клапаны Danfoss APF и MNF перед коллектором системы внутрипольного отопления

Клапаны Danfoss APF и MNF на ветви фэнкойлов

Клапаны Danfoss APF и MNF в обвязке приточных установок

Устройство балансировочных клапанов Danfoss APF

APF разработан для поддержания постоянного перепада давлений. Импульс положительного давления от подающего трубопровода системы передается по импульсной трубке, присоединяемой к штуцеру (6), в пространство над мембраной (8).
Импульс отрицательного давления подается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапана (9). Разность этих двух давлений уравновешивается рабочей пружиной регулятора (5).
Настройка производится вращением настроечного шпинделя (2), сжимающего пружину (5). Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает.
Если текущая настройка клапана неизвестна, то сначала необходимо полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапан будет настроен на максимальное значение настройки.
Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.

1. Запорная рукоятка.
2. Шпиндель настройки перепада давления.
3. Кольцевые уплотнения.
4. Плоское уплотнение.
5. Настроечная пружина.
6. Штуцер для импульсной трубки.
7. Диафрагменный элемент.
8. Регулирующая диафрагма.
9. Разгруженный по давлению конус клапана.
10. Корпус клапана.
11. Седло клапана.
12. Отверстия под измерительные ниппели.
13. Отверстие для выпуска воздуха.
