Комбинированные балансировочные клапаны Danfoss AQF c измерительными ниппелями
Клапаны AQF (фланцевые) — автоматические балансировочные клапаны, стабилизаторы расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения кондиционеров.
При установке на клапанах AQF электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическая балансировка и регулирование температуры в системах вентиляции и кондиционирования, в узлах тепло- и холодоснабжения.
Преимущества применения клапанов Danfoss AQF
Клапаны AQF обеспечивают в инженерных системах самую низкую совокупность капитальных и эксплуатационных затрат, связанных с регулирующей арматурой, благодаря следующим особенностям.
-
Встроенная функция автоматической балансировки способствует повышению эффективности транспортировки тепло- или холодоносителя, оптимизирует работу насосов, исключая перерасходы электроэнергии, в том числе в режимах частичной нагрузки систем.
-
AQF с измерительными ниппелями дает возможность пропорционально управлять производительностью насосов.
-
Благодаря встроенному регулятору перепада давлений шток регулирующего клапана остается все время разгруженным, что минимизирует время работы приводов, обеспечивая стабильное регилирование температуры и увеличивая срок их службы.
-
AQF позволяет быстро и просто вывести систему на проектные расходы.
-
Настройка клапанов AQF проста, занимает менее минуты, не требует при этом специальных расчетов и измерительных инструментов и возможна даже при работающей системе.
-
Обслуживание клапанов AQF сведено к минимуму, так как они в меньшей степени подвержены засорению благодаря особой конструкции мембранного элемента.
-
Используя данные клапаны, можно запускать систему поэтапно, например поэтажно, предоставляя клиентам полностью функционирующие помещения. Перенастройка клапанов не потребуется после подключения остальных потребителей.
-
AQF, сочетая в себе две функции — регулирующего и автоматического балансировочного клапанов, позволяют снижать как минимум в 2 раза затраты на монтаж.
Характеристика регулирования
Характеристика регулирования клапанов AQF с редукторными электроприводами серии AME
Клапаны AQF имеют линейную характеристику регулирования. Их работа не зависит от колебаний давления в системе, при этом авторитет клапанов всегда равен 1.
Ограничение расхода клапанами AQF достигается регулированием хода штока. Приводы Danfoss откалиброваны в соответствии с ограниченной величиной хода штока, что сохраняет линейную характеристику регулирования вне зависимости от заданной настройки или перепада давлений.
Так как характеристика регулирования является предсказуемой, приводы, установленные на клапанах AQF, можно использовать для преобразования линейного закона регулирования в логарифмический (равнопроцентный). Это позволяет использовать клапаны AQF в любых системах. Для переключения приводов с линейной на логарифмическую характеристики в них предусмотрен DIP-переключатель.
Область применения балансировочных клапанов Danfoss AQF
Вентиляционная установка или вентиляторный доводчик (фанкойл)
на обвязке фанкойлов в системах с постоянными гидравлическими характеристиками
Панель лучистого отопления/охлаждения
Клапаны AQF, оснащенные электроприводами, могут использоваться в качестве регулирующих клапанов со 100%-ным авторитетом с сочетанием функции ограничения расхода, т. е. автоматической балансировки. Клапаны могут применяться в обвязках фанкойлов, панелей лучистого обогрева или охлаждения, в центральных кондиционерах и других вентиляционных установках, а также в любых узлах, где традиционно применяются обычные двухходовые клапаны. AQF обеспечивают точное регулирование и требуемый расход на каждом потребителе и осуществляют автоматическую балансировку системы.
В отличие от других клапанов, благодаря особой конструкции встроенного регулятора перепада давлений, даже частичная загрузка системы не влияет на качество регулирования температуры. Клапаны-регуляторы ограничивают расход ровно до необходимого в данный момент времени значения. Установив клапаны AQF, можно разделить систему на независимые части, работа которых не будет влиять друг на друга.
Для клапанов AQF доступна полная линейка электроприводов для любых вариантов автоматизации (с двух-, трехпозиционным и аналоговым управлением).
Применение AQF в качестве регулирующих клапанов снижает суммарное значение капитальных и эксплуатационных затрат:
• простое проектирование, не требующее сложных расчетов;
• один клапан заменяет несколько устройств;
• быстрый монтаж системы;
• простая настройка и запуск системы, максимальная гибкость при эксплуатации.
Пример применения клапанов AQF на стояках однотрубной системы
В однотрубной системе отопления клапаны AQF устанавливаются на каждом стояке и могут использоваться в качестве регулятора — ограничителя расхода. Клапаны автоматически ограничивают максимальный расход теплоносителя, что позволяет легко добиться точной балансировки всей системы.
Устройство балансировочных клапанов Danfoss AQF
Клапаны AQF DN = 50–100 мм

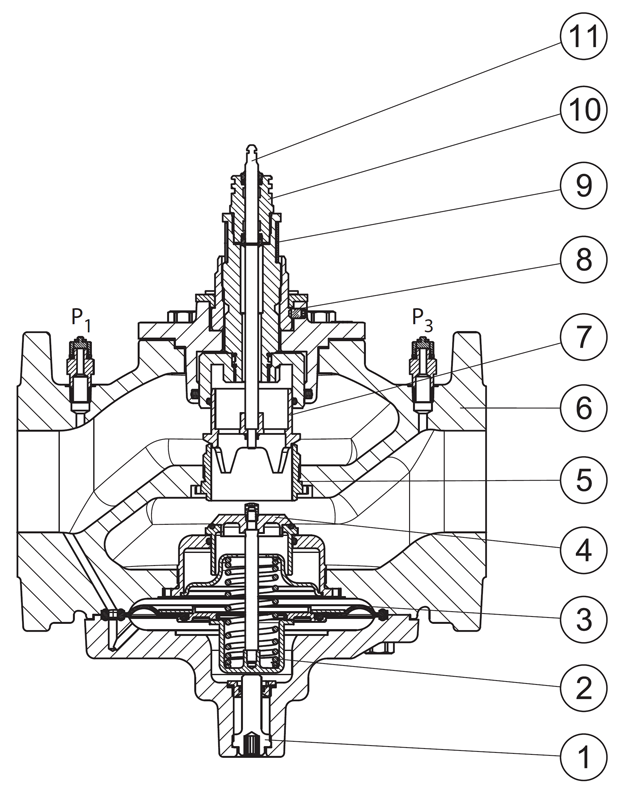

1. Рукоятка/винт перекрытия;
2. Регулирующая пружина;
3. Мембрана;
4. Конус регулятора перепада давлений;
5. Седло клапана;
6. Корпус клапана;
7. Конус регулирующего клапана;
8. Блокировочный винт;
9. Шкала настройки;
10. Уплотнение;
11. Шток регулирующего клапана.

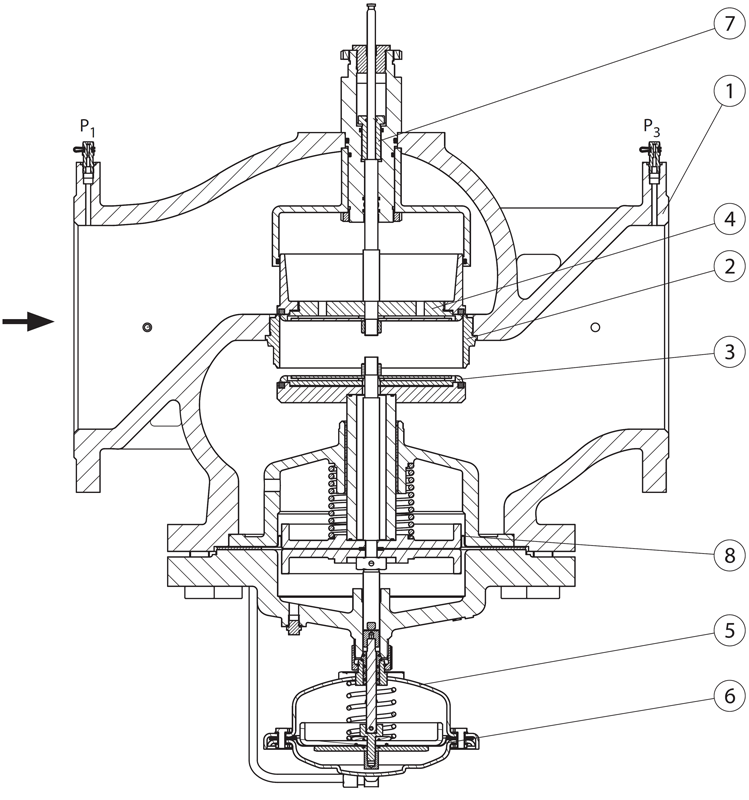

1. Корпус клапана;
2. Седло клапана;
3. Конус регулятора перепада давлений;
4. Конус регулирующего клапана;
5. Корпус регулирующей диафрагмы;
6. Диафрагма;
7. Винт настройки;
8. Сильфон разгрузки давления.
1. Корпус клапана;
2. Седло клапана;
3. Конус регулятора перепада давления;
4. Конус регулирующего клапана;
5. Корпус регулирующей диафрагмы;
6. Диафрагма;
7. Винт настройки;
8. Сильфон разгрузки давления.
Клапаны AQF состоят из двух частей:
1) регулятора перепада давлений,
2) регулирующего клапана.
Для поддержания постоянного перепада давлений на конусе регулирующего клапана (4) разница давлений (Р1 – Р3) передается на мембранный элемент (5) и компенсируется силой сжатия пружины. Всякий раз, когда перепад давлений на конусе регулирующего клапана начинает изменяться, регулирующий цилиндр под воздействием мембраны меняет свое положение, сохраняя перепад давлений на постоянном уровне.
Регулирующий клапан имеет линейную характеристику регулирования. Взаимодействие штока регулирующего клапана и мембранного элемента обеспечивает работу клапана AQT в качестве ограничителя расхода. Значения расхода на шкале клапана даны в процентах от максимального расхода (100%), указанного в таблицах технических характеристик. За счет поддержания постоянного перепада давлений на регулирующем конусе клапана усилие привода для его перемещения будет незначительным. Это позволяет использовать электроприводы с небольшим развиваемым усилием.

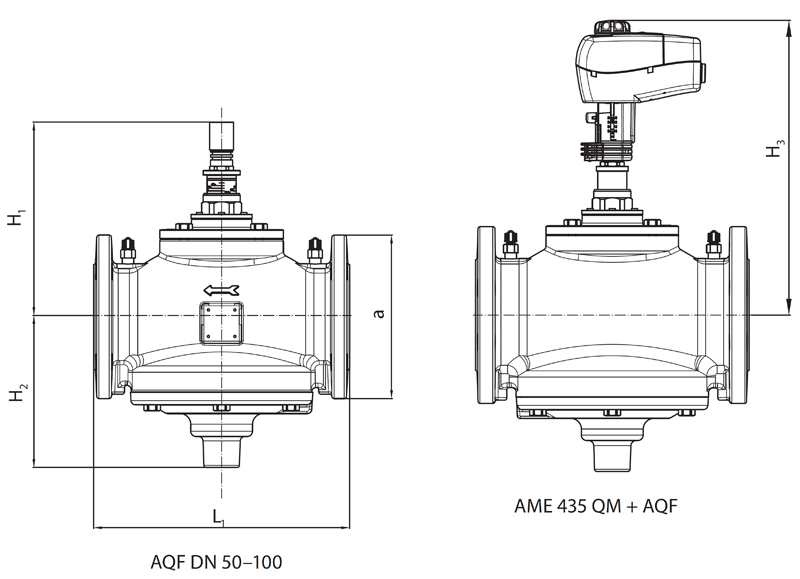

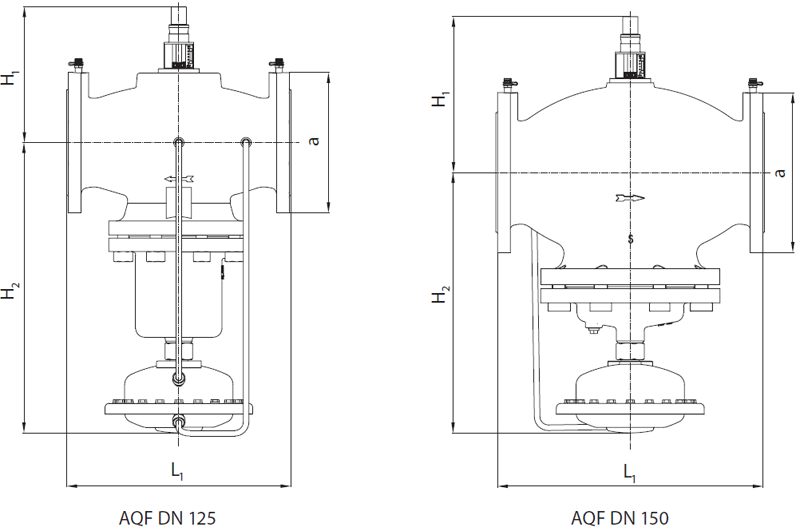

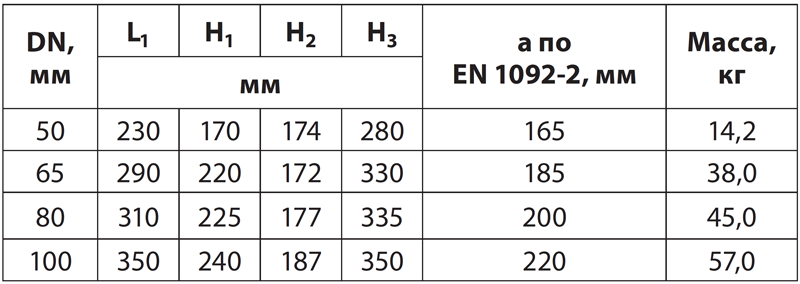

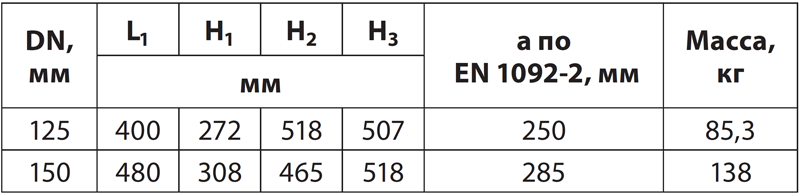

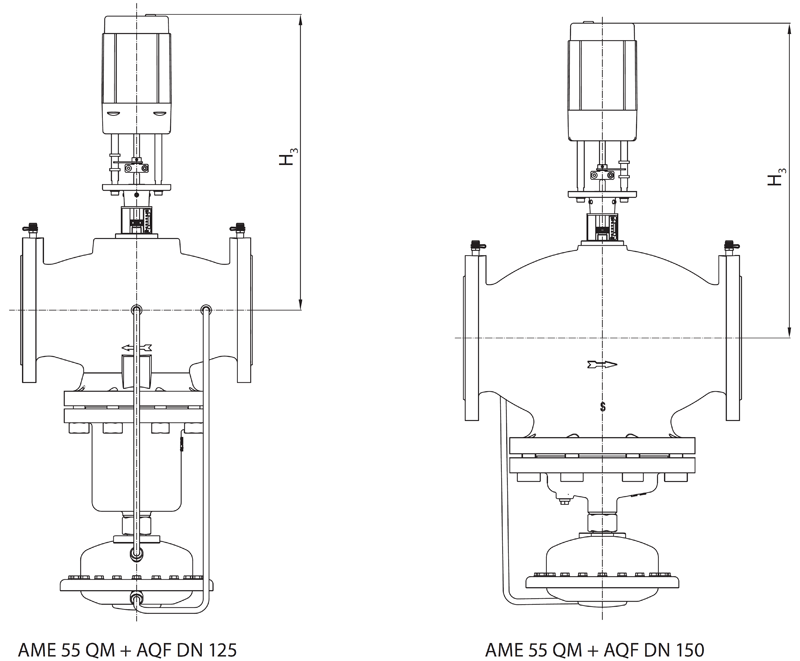

Габаритные и присоединительные размеры Danfoss AQF
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

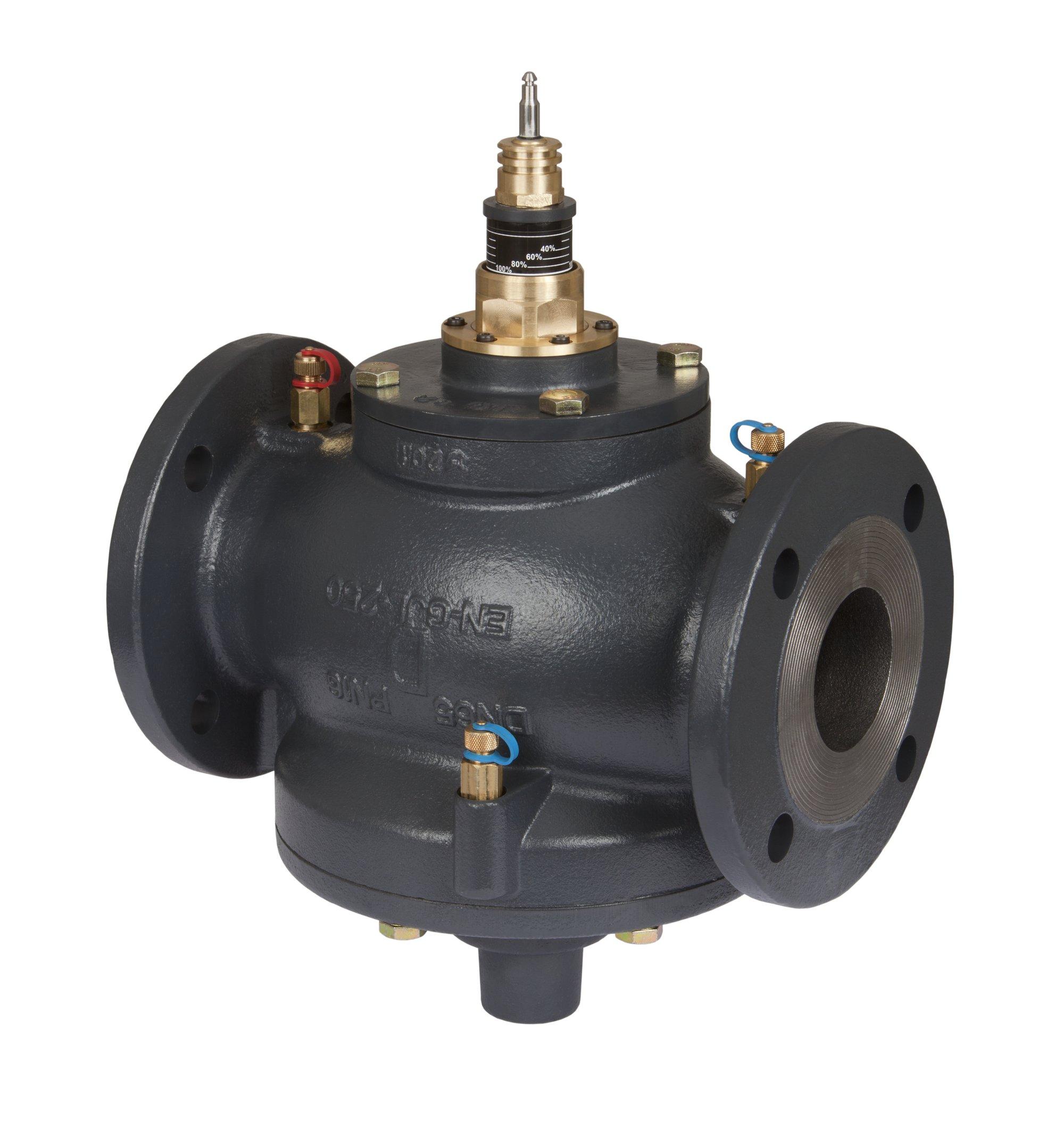

Балансировочный клапан Danfoss AQF DN80, артикул: 003Z1974 | Стоимость: 2952,81 1830,7422 руб. с НДС |
Срок поставки: поставка в течение 1–2 недель | |
|
|
Балансировочный клапан Danfoss AQF DN65, артикул: 003Z1973 | Стоимость: 2793,21 1731,7902 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

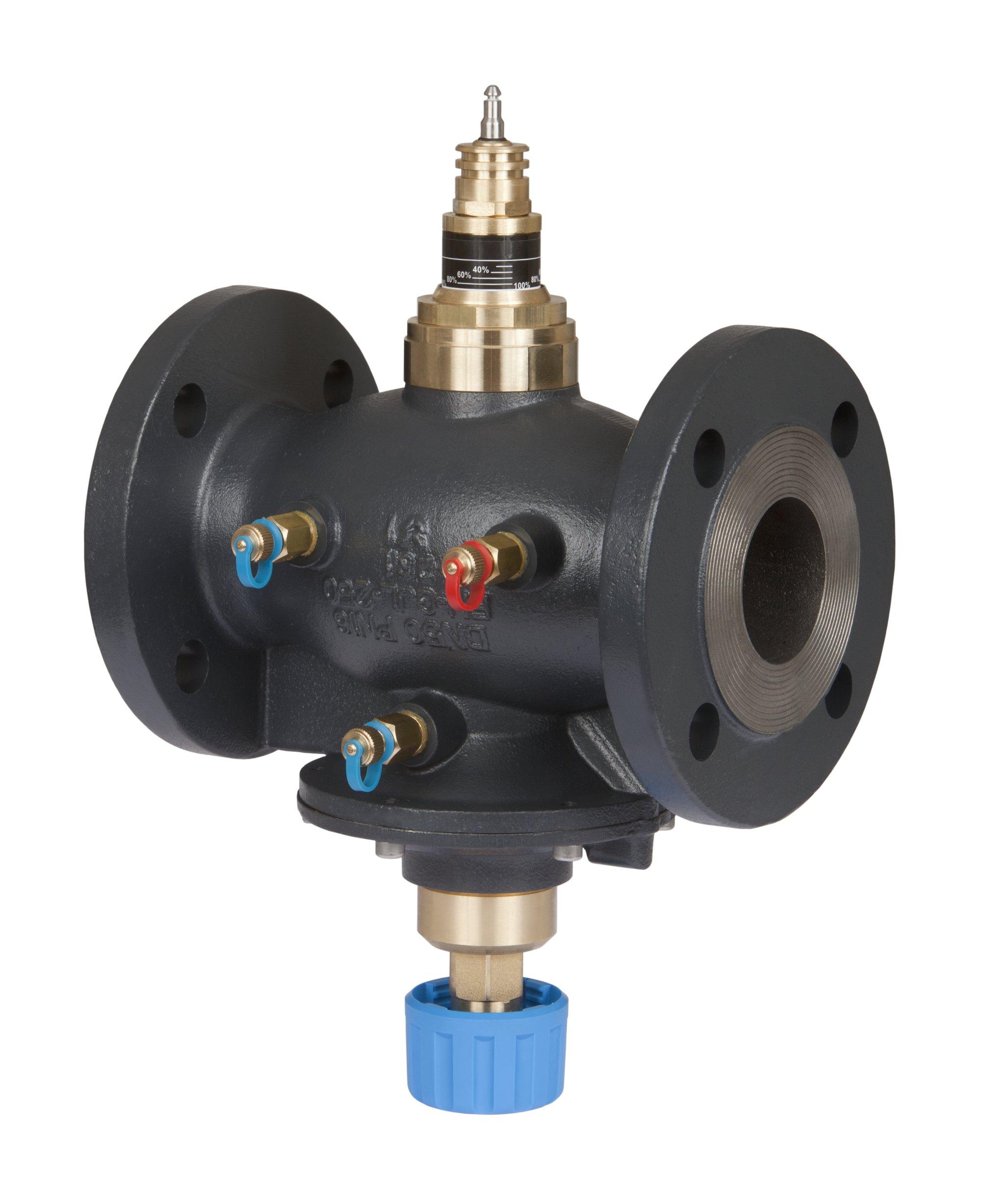

Балансировочный клапан Danfoss AQF DN50, артикул: 003Z1972 | Стоимость: 1544,8 957,776 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

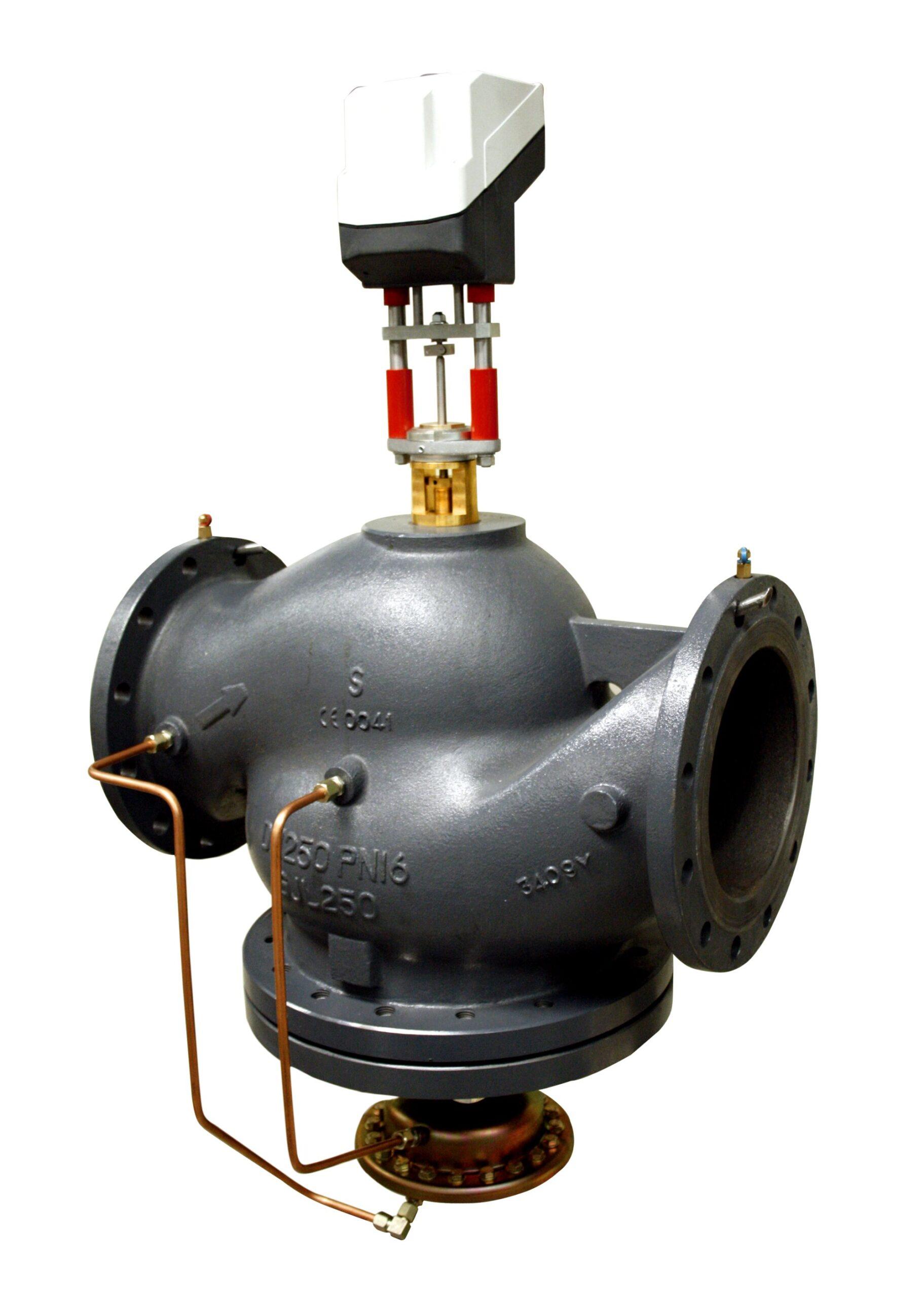

Балансировочный клапан Danfoss AQF DN250, артикул: 003Z1908 | Стоимость: 17105,95 10605,689 руб. с НДС |
Срок поставки: по запросу | |
|
|

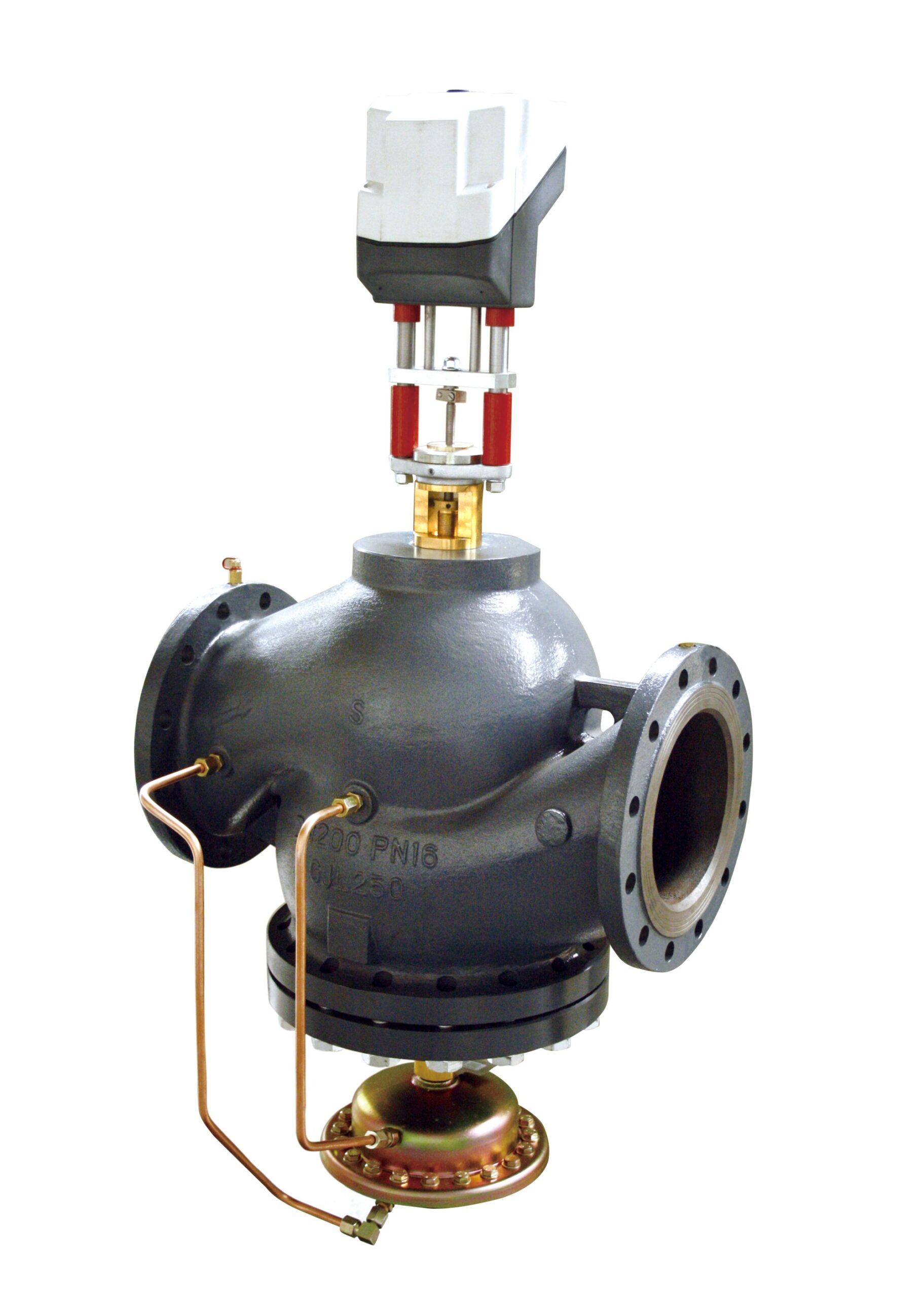

Балансировочный клапан Danfoss AQF DN200, артикул: 003Z1907 | Стоимость: 14007,16 8684,4392 руб. с НДС |
