Ручные запорно-измерительные балансировочные клапаны Danfoss CNT
Клапаны-партнеры CNT рекомендуется применять совместно с автоматическими балансировочными клапанами APT для контроля и поддержания постоянного перепада давлений в обслуживаемых стояках или ветках систем отопления, тепло- и холодоснабжения.
Запорно-балансировочный клапан CNT может применяться в следующих случаях: с его помощью можно перекрыть поток перемещаемой по трубопроводу среды, сбалансировать гидравлику трубопроводной сети путем изменения пропускной способности клапана за счет ограничения степени его открытия (величины подъема штока) и присоединить импульсную трубку от регуляторов APT.
Клапан CNT оснащен двумя измерительными ниппелями, с помощью которых можно измерить расход с использованием прибора PFM 5001 или аналогичных ему. Измерительные ниппели имеют подключение под быстроразъемные цанговые защелки. После подключения измерительных шлангов измерительного прибора необходимо «открыть» измерительные ниппели CNT, повернув их на 90° с помощью стандартного рожкового ключа.
Примеры применения балансировочных клапанов Danfoss CNT
Существует две схемы подключения импульсной трубки к клапану-партнеру.
Сопротивление клапана-партнера не учитывается в настройке регулятора APT. Применяется в том случае, когда ограничение расчетного расхода возможно на приборах внутри стояка (например, на радиаторах установлены клапаны с преднастройкой типа RTR-N). Для данного решения вместе с регуляторами APT DN = 15–50 мм следует использовать клапаны CDT или ASV-BD (на ASV-BD должен быть открыт синий измерительный ниппель).
Сопротивление клапана-партнера учитывается в настройке регулятора APT. Применяется при необходимости ограничения максимального расхода на стояке, или когда на приборах внутри стояка клапаны не имеют предварительной настройки пропускной способности (преднастройки). В этом случае с клапанами APT DN = 15–50 мм следует применять клапаны CNT или ASV-BD (на ASV-BD должен быть открыт красный измерительный ниппель).
Схемы подключения импульсной трубки к клапану-партнеру. а — настройка на APT принимается равной ΔРr — сопротивлению стояка. Клапан партнер находится вне зоны регулирования; б — настройка на APT принимается равной ΔРo — сопротивлению стояка и клапана партнера. Клапан партнер находится в зоне регулирования.
Совместное применение регуляторов APT с клапаном-партнером ASV-BD позволяет производить оба варианта подключения импульсной трубки. При присоединении трубки к синему ниппелю (открыт при поставке с завода-изготовителя) ASV-BD не входит в регулируемый участок (см. рис. а). С его помощью возможно только измерение расхода. Для использования клапана ASV-BD внутри регулируемого кольца необходимо открыть ниппель «на входе» в клапан (красный). Это позволит выполнять измерение и ограничение расхода (см. рис. б). Такие действия на клапане ASV-BD возможны в любое время без остановки циркуляции и дренажа системы.

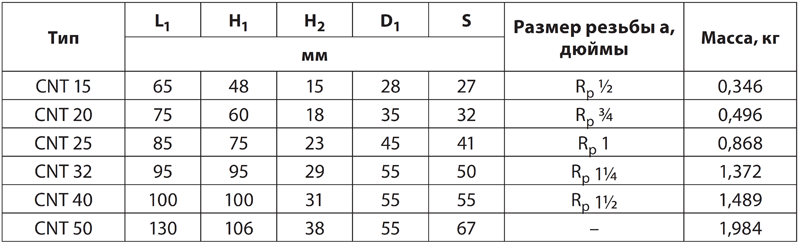

Габаритные и присоединительные размеры
Технические характеристики
Тип | CNT |
|---|---|
Номинальный диаметр | 15–50 |
Макс. рабочее давление PN, бар | 16 |
Испытательное давление Ри , бар | 25 |
Перепад давлений на клапане, кПа | 3–150 |
Протечка при перекрытии | Протечка по классу D ISO 5208 |
Рабочая температура, °С | –20…120 |
Температура транспортировки и хранения, °С | –40…70 |
Корпус клапана | Латунь |
Золотник | Латунь |
Мембрана и уплотнения | EPDM |
Принципиальные схемы установки
Клапаны Danfoss CNT применяются в системах отопления для поддержания постоянного перепада давления на стояках или горизонтальных ветках. Для ограничения и расхода через отдельные радиаторы клапаны термостатических регуляторов должны быть оснащены устройством предварительной настройки, и на стояке должен поддерживаться постоянный перепад давления.
Устройство балансировочных клапанов Danfoss CNT
1. Запорная рукоятка
2. Шпиндель
3. Настроечный шпиндель
4. Шкала настройки
5. Кольцевое уплотнение
6. Золотник клапана
7. Корпус клапана
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|
Балансировочный клапан Danfoss CNT DN40, артикул: 003Z7645 | Стоимость: 164,06 101,7172 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

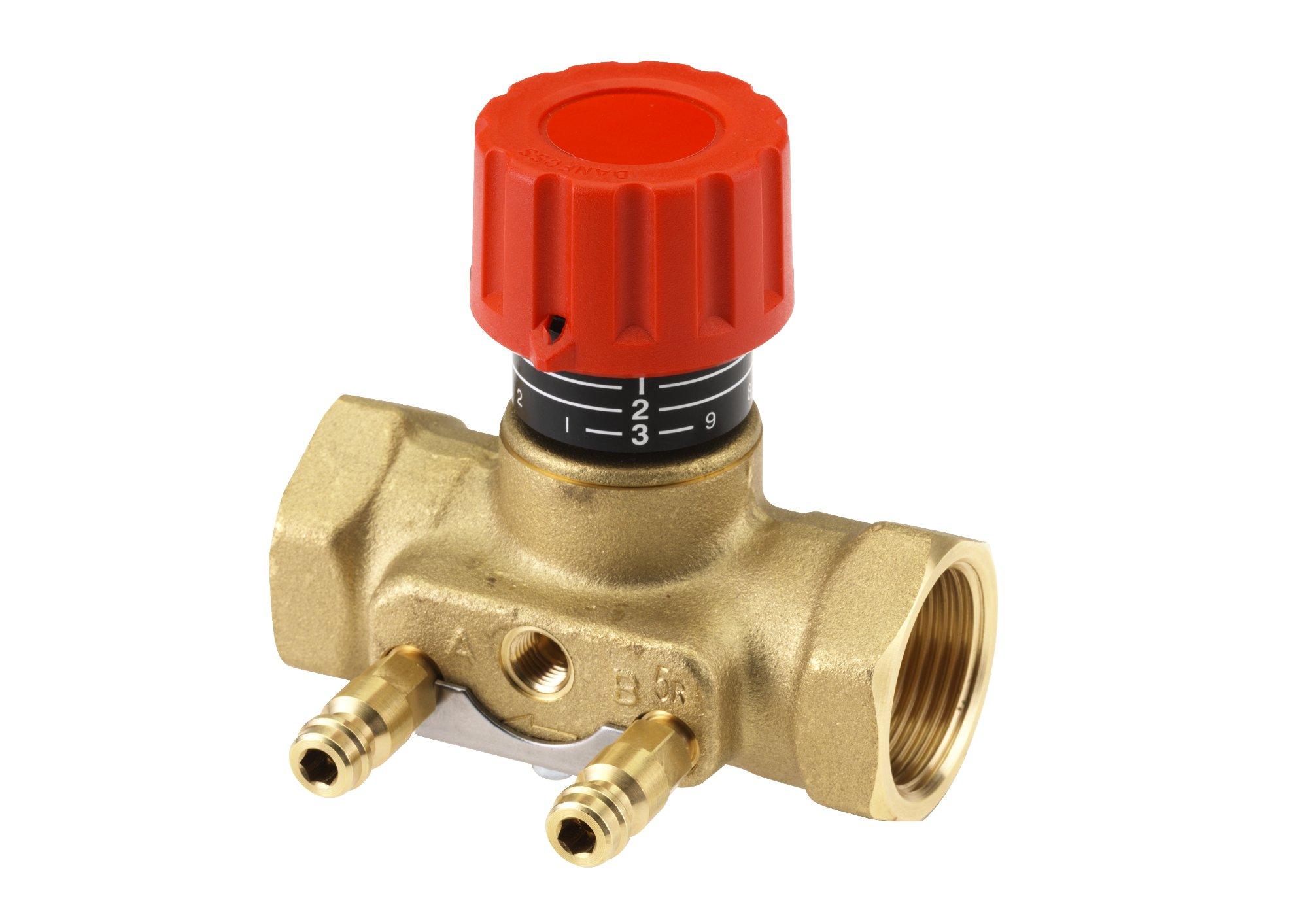

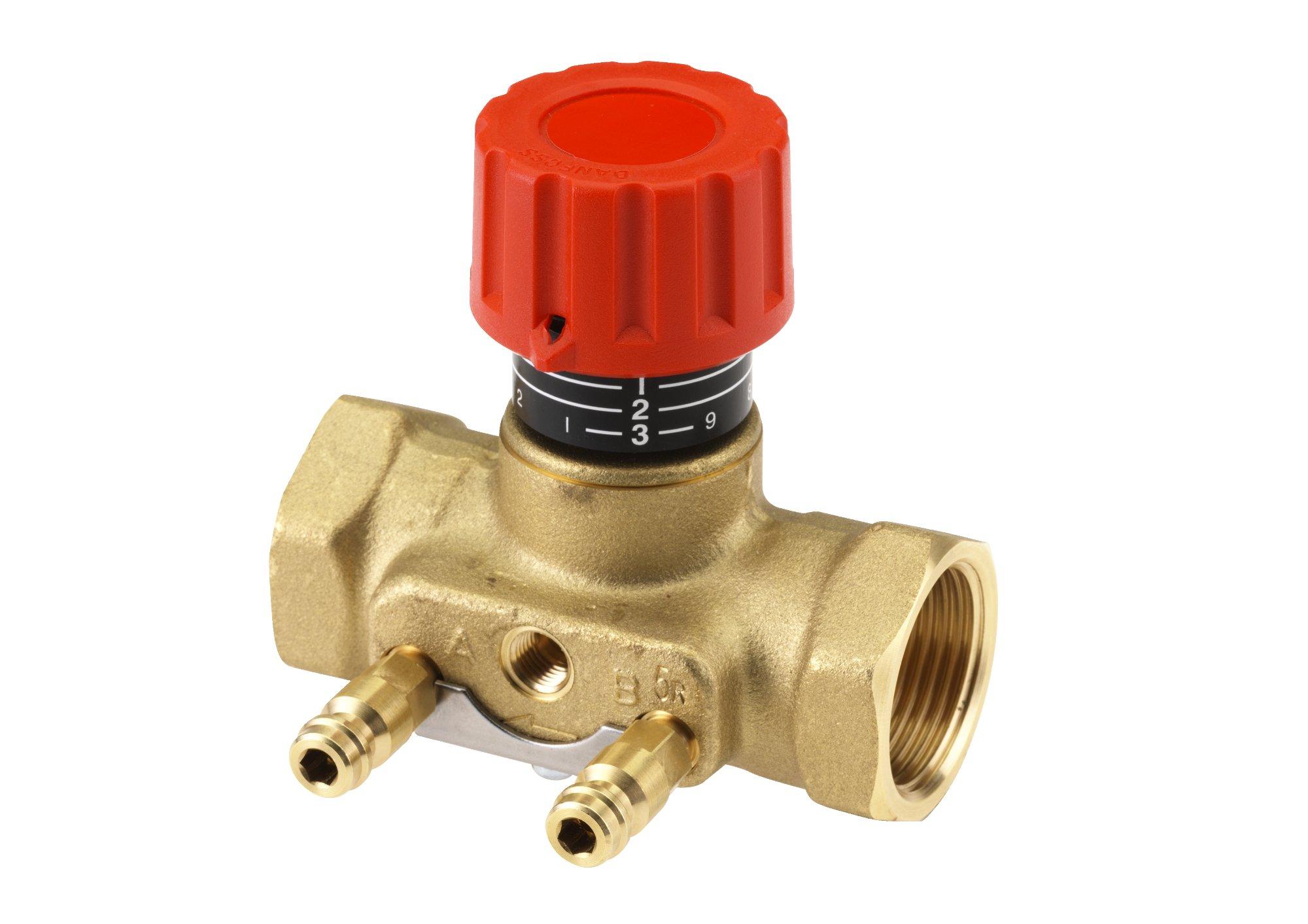

Балансировочный клапан Danfoss CNT DN32, артикул: 003Z7644 | Стоимость: 147,29 91,3198 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Балансировочный клапан Danfoss CNT DN25, артикул: 003Z7643 | Стоимость: 98,72 61,2064 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Балансировочный клапан Danfoss CNT DN20, артикул: 003Z7642 | Стоимость: 81,94 50,8028 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

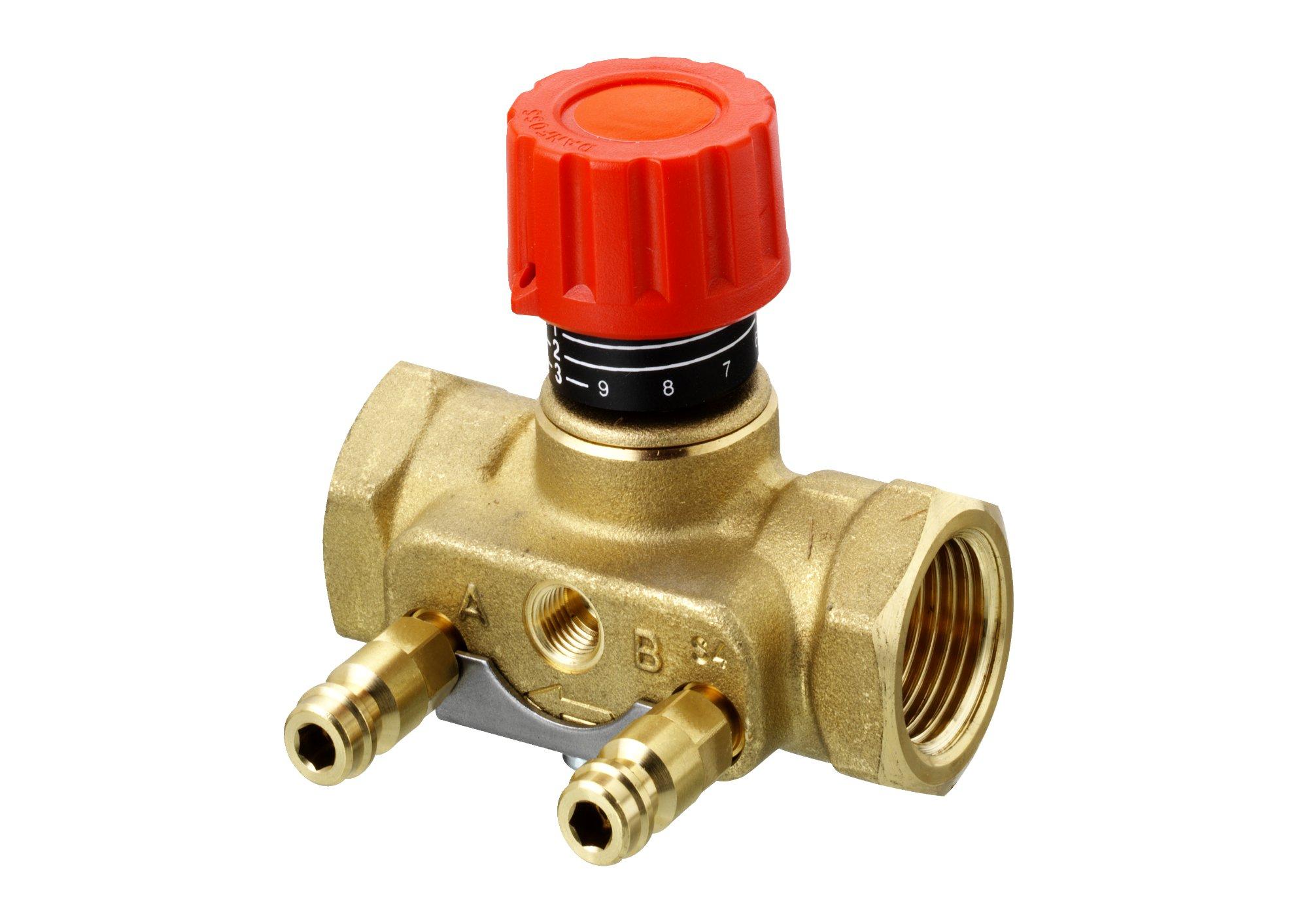

Балансировочный клапан Danfoss CNT DN15, артикул: 003Z7641 | Стоимость: 71,88 44,5656 руб. с НДС |
