Автоматические комбинированные балансировочные клапаны-регуляторы перепада давлений Danfoss AB-PM HP
Автоматические комбинированные балансировочные клапаны Danfoss AB-PM HP — регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки систем отопления при переменных расходах проходящего через него теплоносителя в диапазоне от 0 до 100%. Клапаны AB-PM HP, имея компактные габаритные размеры, обладают тремя функциональными возможностями:
• поддерживать постоянный перепад давлений;
• ограничивать предельный расход теплоносителя;
• изменять в двухпозиционном режиме расход теплоносителя при установке на клапан термоэлектропривода (зонное регулирование).
Преимущества:
-
При использовании AB-PM HP в качестве регулятора перепада давлений на стояках двухтрубной системы отопления отпадает необходимость сложной и продолжительной гидравлической ее наладки, а также обеспечивается оптимальная и бесшумная работа радиаторных терморегуляторов во всем диапазоне изменяющихся нагрузок
- Оптимизация энергопотребления системы отопления
- Улучшенный контроль температуры в помещении
- Более простая и быстрая установка

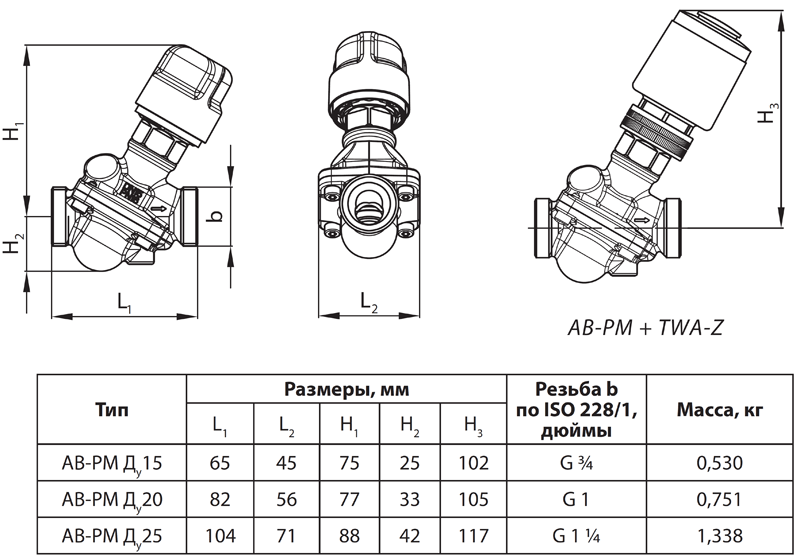

Габаритные и присоединительные размеры
Технические характеристики
Принципиальные схемы установки
При установке клапана Danfoss AB-PM HP направление стрелки на его корпусе должно совпадать с направлением движения теплоносителя. Если это условие не выполняется, клапан будет работать некорректно. Импульсная трубка должна быть установлена между клапаном и адаптером 3/8″–1/16″, который поставляется в комплекте с AB-PM HP. В качестве альтернативы импульсная трубка может быть подсоединена к клапану-партнеру типа ASV-М, ASV-I, ASV-BD. При этом доступны функции измерения расхода (кроме клапана ASV-M) и перекрытия потока.
Примечание. Перед запуском импульсная трубка должна быть заполнена водой.

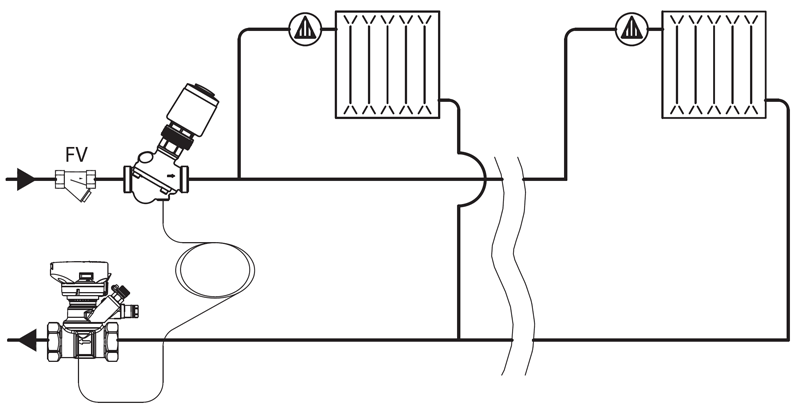

AB-PM HP с клапаном-партнером
Клапан AB-PM HP разработан для применения в двухтрубных системах отопления жилых зданий с поквартирной разводкой. Он может использоваться как в системах радиаторного отопления, так и в системах теплых полов. AB-PM HP обеспечивает необходимый гидравлический баланс системы даже при неполной нагрузке, а также быстро и легко ограничивает максимальный расход в квартирной ветви. При подключении к клапану термоэлектропривода возможно двухпозиционное программируемое зонное управление квартирной системой, например ночное отключение или снижение расхода.
AB-PM HP в системе радиаторного отопления
AB-PM HP в системе теплого пола
Устройство балансировочных клапанов Danfoss AB-PM HP
1 — шток регулирующего клапана;
2 — сальниковое уплотнение;
3 — настроечная шкала;
4 — конус регулирующего клапана;
5 — мембрана;
6 — рабочая пружина;
7 — цилиндр регулятора перепада давлений;
8 — седло регулятора перепада давления;
9 — импульсная трубка.
Клапаны AB-PM HP — автоматические комбинированные балансировочные клапаны. Они функционируют как регуляторы перепада давлений, ограничители расхода и клапаны зонного управления.
Более высокое давление воздействует на внешнюю поверхность регулирующей мембраны (5), в то время как через импульсную трубку (9) более низкое давление в обратном трубопроводе воздействует на внутреннюю сторону мембраны. Когда располагаемое давление увеличивается при неполной нагрузке, мембрана прогибается, избыток давления дросселируется на регуляторе перепада давлений. Таким образом, обеспечивается поддержание постоянного перепада давлений ΔPr внутри регулируемого участка, включая потерю давлений на седле регулирующей части клапана AB-PM (подобно тому, если бы запорно-балансировочный кла- пан ASV-I был бы встроен в клапан ASV-P).
Регулирующая часть AB-PM HP функционирует в качестве ограничителя расхода. Это делает возможным установку как расчетного расхода теплоносителя, так и необходимого перепада давлений ΔPr. Расход теплоносителя определяется предварительными настройками AB-PM HP в зависимости от располагаемого давления, необходимого для квартирной системы.
Если на AB-PM HP установлен термоэлектропривод, клапан может выполнять функции зонного клапана. При использовании регулятора с установленными временными программами доступными становятся такие функции, как ночное понижение температуры в помещениях квартиры и режим полного отключения при длительном отсутствии жильцов.
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

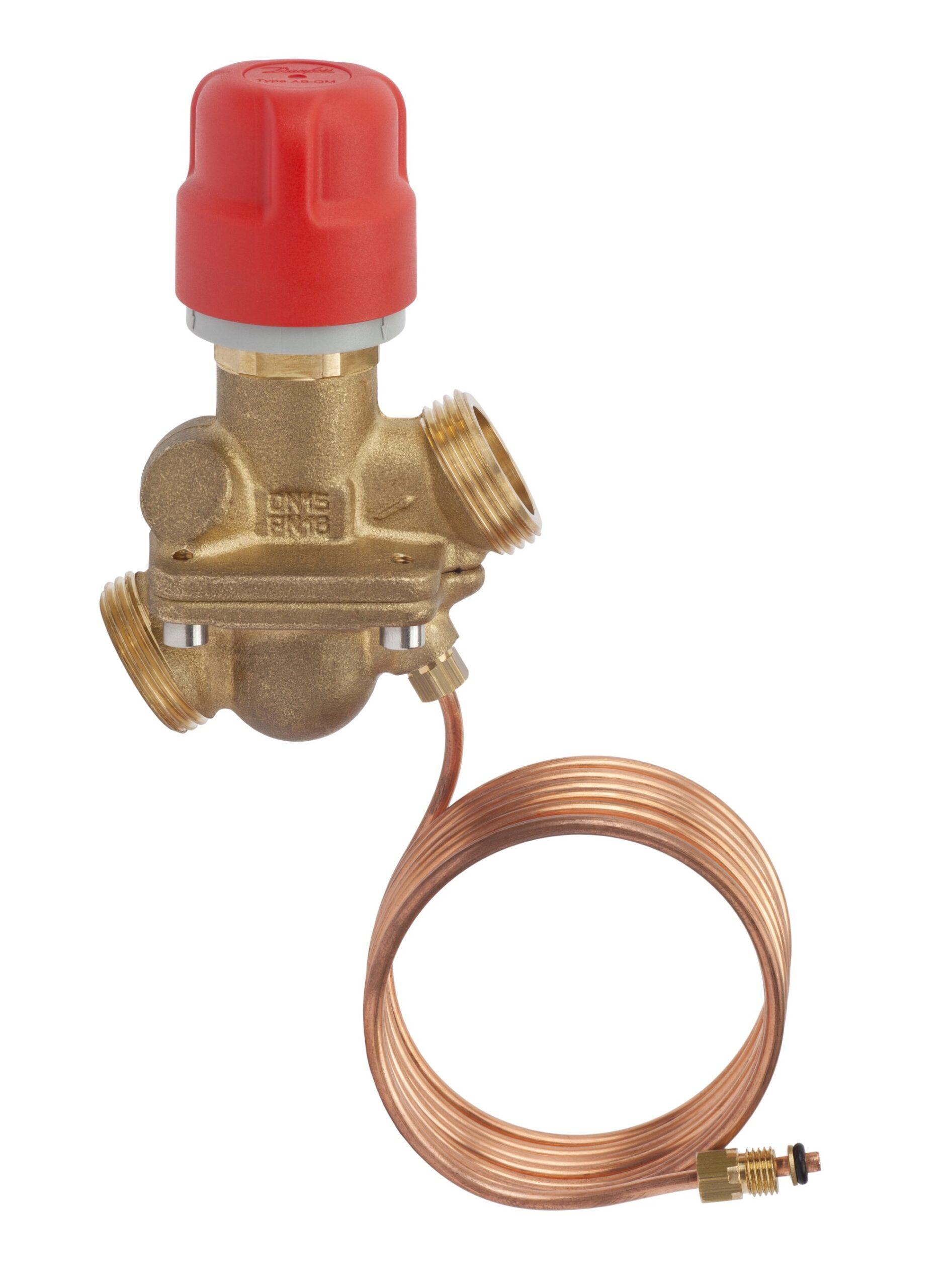

Балансировочный клапан Danfoss AB-PM DN32, артикул: 003Z1415 | Стоимость: 418,57 259,5134 руб. с НДС |
Срок поставки: по запросу | |
|
|
Балансировочный клапан Danfoss AB-PM DN25, артикул: 003Z1414 | Стоимость: 320,81 198,9022 руб. с НДС |
Срок поставки: по запросу | |
|
|
Балансировочный клапан Danfoss AB-PM DN20, артикул: 003Z1413 | Стоимость: 288,97 179,1614 руб. с НДС |
Срок поставки: по запросу | |
|
|
Балансировочный клапан Danfoss AB-PM DN15, артикул: 003Z1412 | Стоимость: 261,68 162,2416 руб. с НДС |
Срок поставки: по запросу |
